Painéal Vcb Dhíon 11kv Meánvoltais

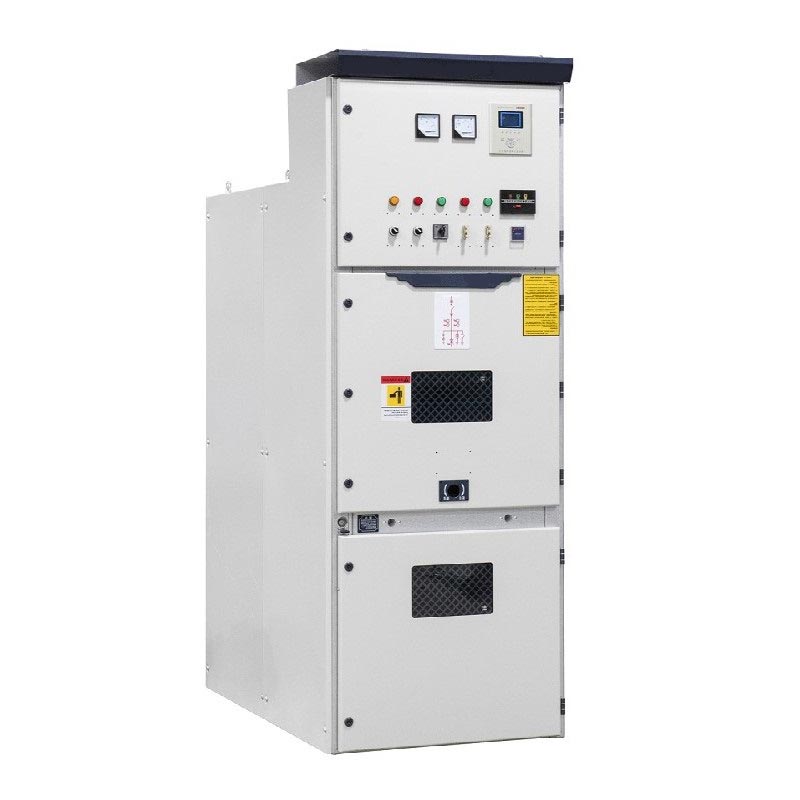

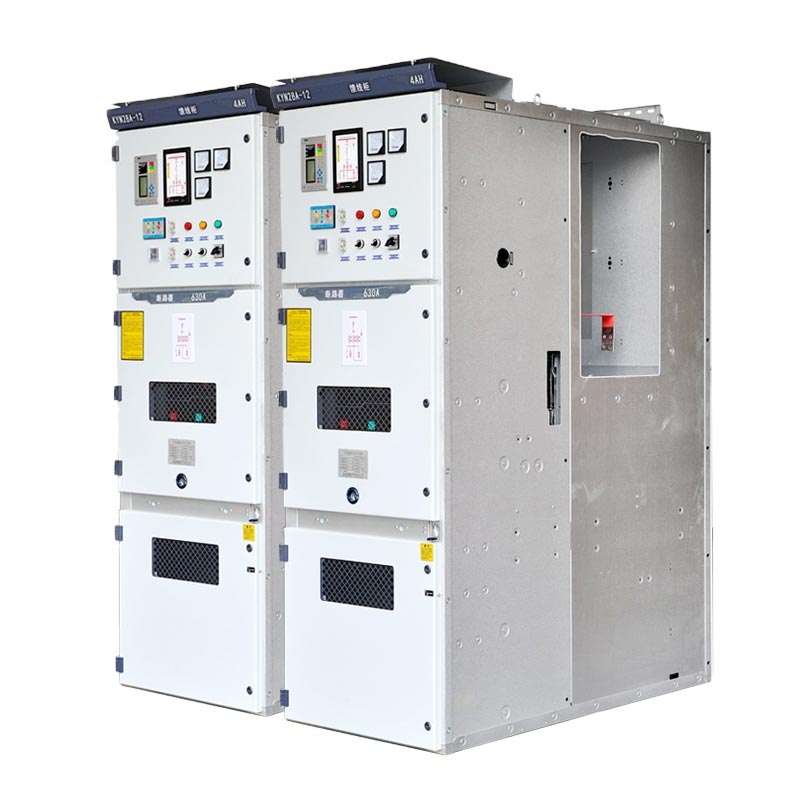

Is lascthrealamh armúrtha, in-aistarraingthe, iata miotail é Painéal VCB Dhíon Usune Meánvoltais 11kV (sraith KYN28). atá deartha chun greillí cumhachta meánvoltais a ghlacadh, a dháileadh, a rialú agus a chosaint go sábháilte agus go héifeachtach. é Is aonad lárnach dáileacháin sa chóras cumhachta, ag cinntiú oibriú córas cobhsaí faoi ghnáth agus locht araon coinníollacha.

- Córais Infheidhme: 3.6～12kV / 24kV AC Trí phas 50/60Hz
- Caighdeáin: IEC 62271-200, GB 3906, DL/T 404
- Struchtúr Croí: Imfhálú miotail armúrtha, struchtúr tralaí inbhainte
- Rátáil Cosanta: Comh-Aireachta IP4X, Interior IP2X

Lascthrealamh ísealvoltais

Lascthrealamh meánvoltais

Múnla agus Paraiméadair Theicniúla

1. Sraith Múnla

2. Príomhpharaiméadair Theicniúla

Struchtúr agus Dearadh Earraí

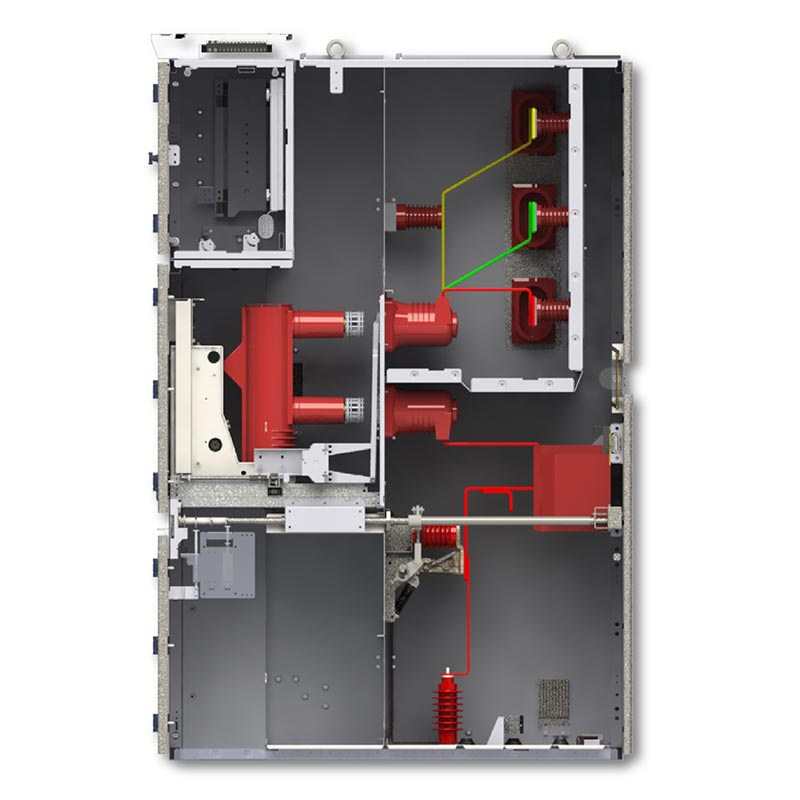

Úsáideann an Painéal Vcb Dhíon Meánvoltais 11kV plátaí cruach chun cúig urrann neamhspleách miotail bunaithe a scaradh, scaipeadh stua locht a shochtadh go héifeachtach agus sábháilteacht phearsanta a chinntiú:

1. Rannán Scoradáin Chuarda: Tralaí scoradáin chiorcaid fholús inbhainte (VS1/ZN63A, VD4, etc.), feistithe le comhghlasáil mheicniúil, rud a ligeann don tralaí aistriú idir suíomhanna oibre, tástála agus dícheangailte.

2. Roinn Busbar: Tá príomh-bhusbharraí agus barraí bus brainse, scoite amach go hiomlán ó urranna eile go cosc a chur ar iomadú locht.

3. Roinn Cábla: Feistithe le claochladáin reatha (CTanna), claochladáin voltais (PTanna), lasca talún, críochfoirt cábla, agus gabhálaithe borrtha le haghaidh nasc cábla agus cosaint.

4. Roinn Ionstraim Rialaithe: Athsheachadáin chosanta Tithe, ionstraimí, lasca rialaithe, soilse táscaire, agus ciorcaid thánaisteacha chun monatóireacht agus oibriú a dhéanamh.

5. Cainéal Faoisimh Brú: Gnéithe gléas faoisimh brú ag an mbarr chun brú stua agus gás a scaoileadh go sábháilte isteach gcás lochtanna inmheánacha, damáiste a chosc don chomh-aireachta agus díobháil pearsanra.

Príomhghnéithe agus Buntáistí

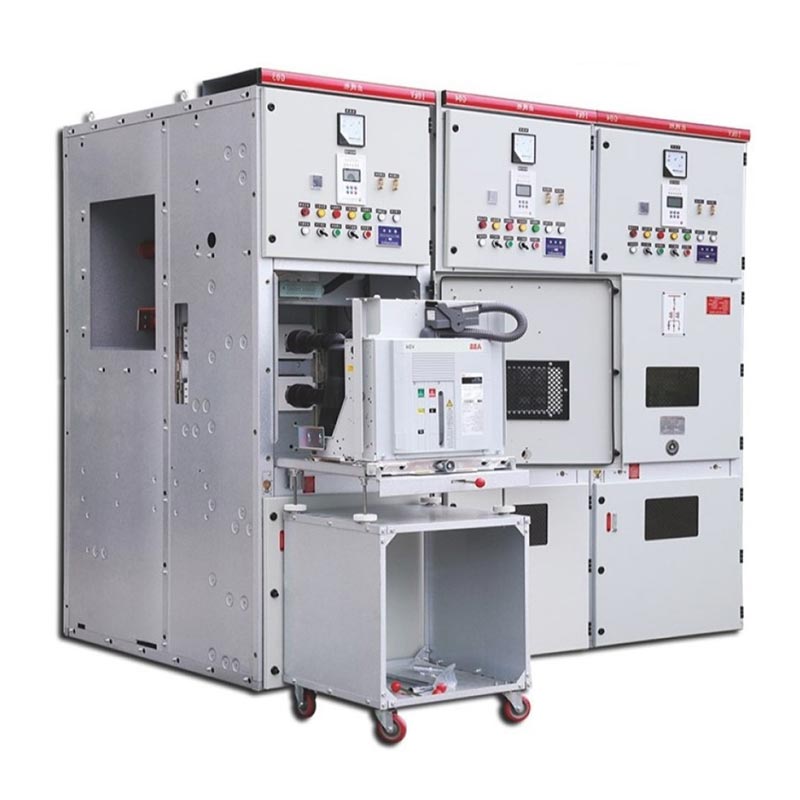

1. Dearadh Handcart Inbhainte: Tá an cairt láimhe Painéal Vcb Dhíon Meánvoltais 11kV go hiomlán idirmhalartaithe, rud a ligeann le haghaidh iniúchta tapa agus athsholáthair gan gá le briseadh busbar iomlán, ag laghdú go suntasach downtime.
2. Comhcheangal Meicniúil Cuimsitheach Cúig-Chosc:
- Cosc ar oscailt agus ar dhúnadh scoradáin chiorcaid de thaisme
- Cuireann sé cosc ​​ar an tralaí scoradáin chiorcaid a bhrú nó a tharraingt faoi ualach
- Cuireann sé cosc ​​ar an lasc talaimh a dhúnadh de thaisme agus é fuinneamh
- Cuireann sé cosc ​​ar an lasc talún a fhuinneamh agus é sa suíomh dúnta
- Cuireann sé cosc ​​ar iontráil trí thimpiste isteach i urrann fhuinnimh

3. Rannáin Neamhspleácha go hiomlán Faoi iamh: Deighiltí miotail réimsí feidhme ar leith, go héifeachtach faoi chois stua iomadú agus cur isteach frithpháirteach.

4. Oibríocht agus Cothabháil Tosaigh: Is féidir gach oibríocht agus cothabháil a chríochnú ó thaobh tosaigh an chomh-aireachta, spás suiteála a shábháil.

5. Iontaofacht Ard agus Ard-Shábháilteacht: Buaileann sé le caighdeáin príomhshrutha idirnáisiúnta, le leibhéil inslithe ard agus friotaíocht láidir locht.

6. Dearadh Modúil: Is féidir é a chumrú go solúbtha mar chomh-aireachta líne isteach, comh-aireachta líne amach, comh-aireachta méadraithe, comh-aireachta alt busbar, etc.

Príomhchásanna Iarratais

1. Comh-Aireachta Líne Isteach (Fáiltiú Eangaí Cumhachta)

2. Comh-Aireachta Líne Amach (Dáilte Cumhachta ar Ualaí, Mótair, agus Trasfhoirmeoirí)

3. Comh-Aireachta um Rialú Mótair (Tosaithe Mótair Móra, Stopadh, agus Cosaint)

4. Comh-Aireachta Fothaire Trasfhoirmeoir (Cosaint Trasfhoirmeoir Dáilte)

5. Comh-aireachta Roinn Busbar (Roinnt Busbarra agus Aistriú Aistriú Uathoibríoch)

Cásanna Iarratais Iarbhír

Cás 1: Páirc Tionscail Pheitriceimiceach Mhór i gCúige Jiangsu

Dúshláin an Tionscadail: Tá ceanglais thar a bheith ard ag an ngléasra peitriceimiceach maidir le leanúnachas soláthair cumhachta, sábháilteacht, agus lamháltas locht, a éilíonn oibriú cobhsaí fadtéarmach.
Réiteach: Baineadh úsáid as 36 caibinéid briseadh ciorcaid fholús Usune KYN28A-12 le haghaidh línte isteach agus amach an chórais agus rialú mótair mór.
Torthaí Oibriúcháin: Oibriú leanúnach agus cobhsaí ar feadh níos mó ná 8 mbliana gan lochtanna móra, a bhaint amach go héifeachtach cosaint ró-ualach agus gearrchiorcaid, ag cinntiú táirgeadh gan bhriseadh.

Cás 2: Coimpléasc Tráchtála i gCúige Zhejiang

Dúshláin Tionscadail: Spás teoranta i seomra dáileadh cumhachta an fhoirgnimh ard-ardú, a éilíonn dlúth, sábháilte, agus trealamh atá éasca le cothabháil.
Réiteach: Cumraigh 22 aonad lascthrealamh Usune KYN28A-12 le struchtúr inrochtana tosaigh.
Torthaí Oibriúcháin: Ard-úsáid spáis, cothabháil áisiúil, agus cosaint iontaofa d'ualaí criticiúla den sórt sin mar soilsiú foirgneamh, aerchóirithe, agus cosaint dóiteáin.

Tagairt Tionscadail

Tionscadal Seoladh Roicéid Cas-spás

Tuarascáil Tástála

CCanna

C1: Cad é an difríocht idir KYN28A-12 agus KYN28-24?

A: Is é an príomh-difríocht an leibhéal voltais rátáilte: tá KYN28A-12 oiriúnach do chórais 12kV (rang 10kV), agus Tá KYN28-24 oiriúnach do chórais 24kV (rang 20kV). Dearadh an dá cheann de réir a leibhéil voltais faoi seach i dtéarmaí achar inslithe, roghnú comhpháirteanna inslithe, agus paraiméadair rátáil comhpháirteanna inmheánacha.

C2: An féidir le Usune an comh-aireachta briseadh ciorcaid bhfolús seo a shaincheapadh le haghaidh tionscadail onnmhairithe?

A: Tá. Mar mhonaróir gairmiúil, is féidir le Usune paraiméadair a choigeartú de réir riachtanais an tionscadail chun freastal caighdeáin réigiúnacha éagsúla ar nós IEC agus ANSI, agus is féidir a shaincheapadh samhlacha scoradáin chiorcaid, athsheachadáin cosanta, agus toisí.

C3: Cad é saol seirbhíse agus timthriall cothabhála an Phainéil Vcb Dhíon Meánvoltais 11kV?

A: Faoi ghnáthchoinníollacha cothabhála, is é 20-30 bliain an saol seirbhíse deartha. Cothabháil gnáthaimh go príomha áirítear leis sin tástáil inslithe, seiceálacha saintréithe an scoradáin chiorcaid, agus calabrú sealaíochta. An tralaí is féidir a tharraingt siar Ceadaíonn an struchtúr athsholáthar tapa, ag laghdú go suntasach aga neamhfhónaimh cothabhála.
