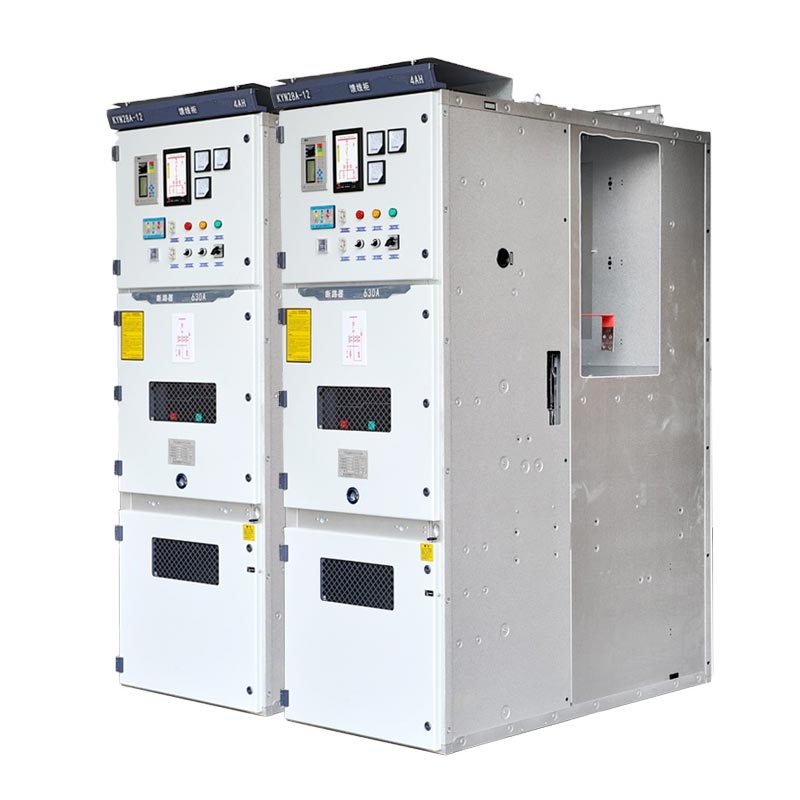

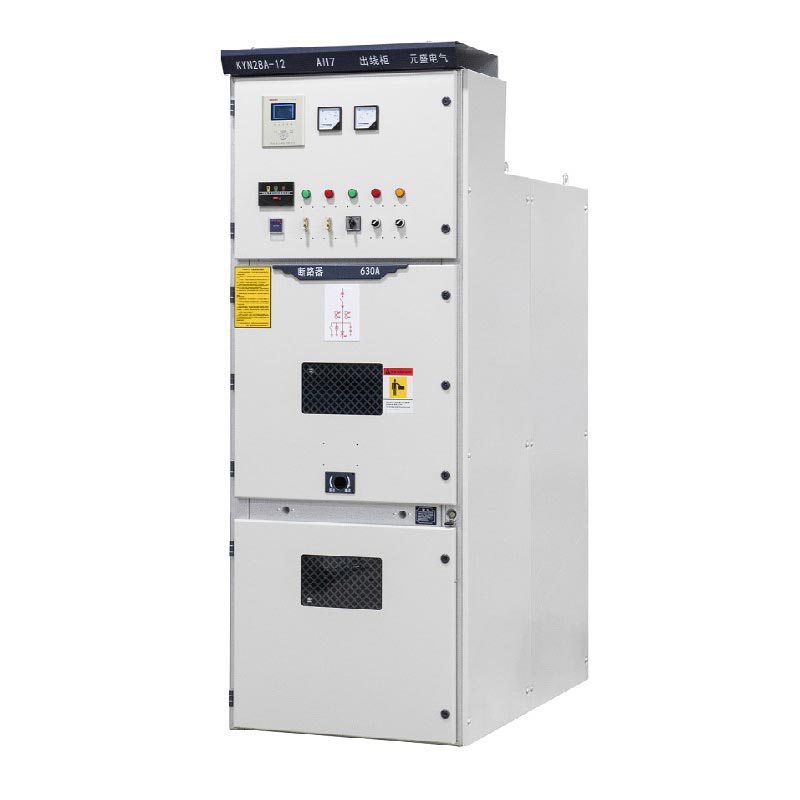

Painéil 11kv Mv Vcb

Tá na Painéil Vcb 11kV MV suite mar dháileadh cumhachta meánvoltais ard-iontaofachta de ghrád tionsclaíoch trealamh, oiriúnach do chórais 11kV agus faoi bhun voltais, agus is féidir iad a úsáid i busbar singil, busbar aonair deighilte, nó dúbailte busbar ailtireachta. Cloíonn siad go docht le caighdeáin mar IEC 60298, IEC 694, GB3906-2006, agus Gearmáinis DIN VDE 0670, agus an bhfuil córas bainistíochta ISO deimhnithe le rialú caighdeánaithe ar feadh an phróisis ar fad.

Lascthrealamh ísealvoltais

Lascthrealamh meánvoltais

Príomhpharaiméadair agus Buaicphointí Struchtúracha

1. Paraiméadair Croí

Voltas rátáilte 11kV (ag luí le 3.6 ~ 12kV), AC trí phas 50/60Hz, rátáil reatha 630A ~ 2500A (inoiriúnaithe), reatha briseadh gearrchiorcaid 25kA ~ 40kA, leibhéal cosanta IP4X (imfhálú), comhoiriúnach le córas iolrach ailtireachta.

2. Buaicphointí Struchtúracha

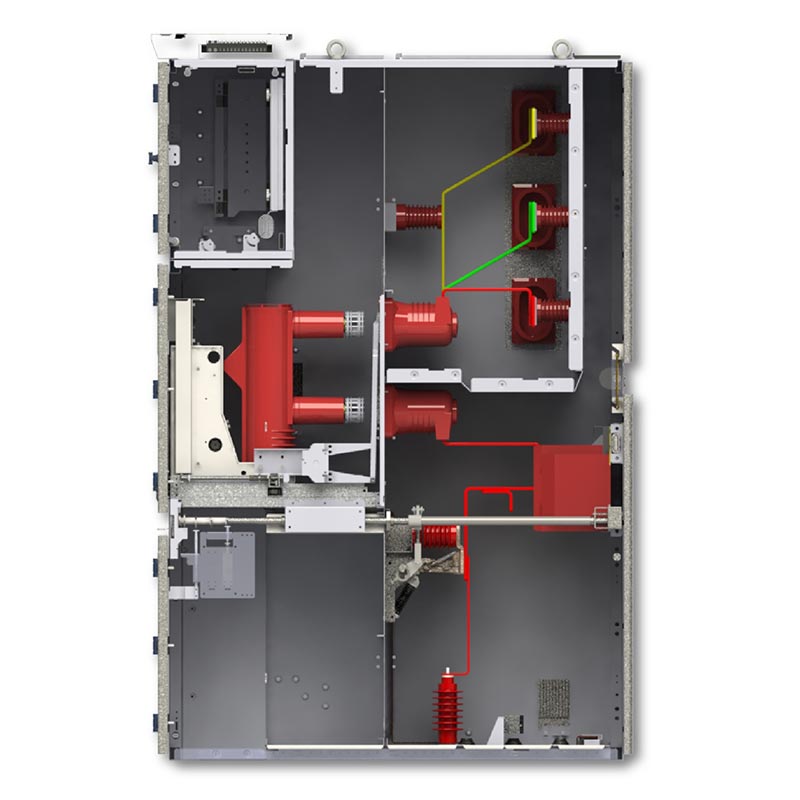

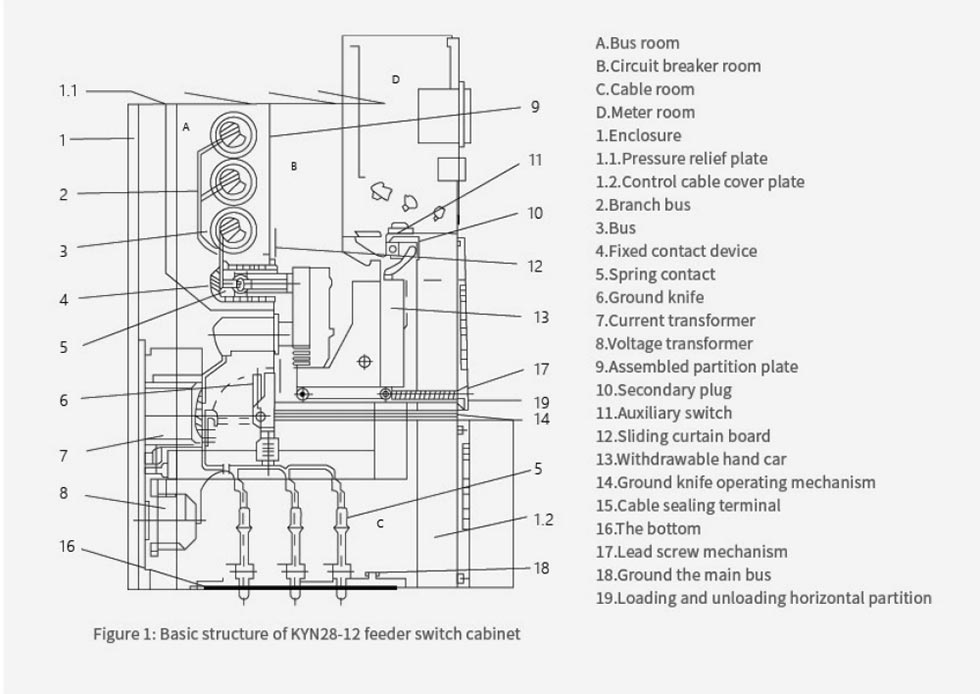

Struchtúr in-aistarraingthe clúdaithe miotail, ceithre urrann neamhspleách, cairt láimhe lárnach le haghaidh cothabhála éasca; atá feistithe le córas comhghlasála sábháilteachta cuimsitheach cúig chruthúnas, cosaint dé meicniúil + leictreach, deireadh a chur le mífheidhmiú; inoiriúnaitheacht láidir comhshaoil, oiriúnach do dhálaí oibre éagsúla laistigh.

Buntáistí Croí

1. Feidhmíocht Iontaofa: Scoradán ciorcad folúis le freagra tapa, saol meicniúil fada, oiriúnach le haghaidh minic oibriú i gcásanna iolracha;

2. Sábháilte agus Áisiúil: Tacaíonn cosaint iniata go hiomlán, dearadh cairt láimhe le haghaidh cothabhála éifeachtach, cliste oibriú agus cothabháil iargúlta;

3. Cáilíocht Dhomhanda: Cinntíonn monaróir atá bunaithe sa tSín, monarcha caighdeánaithe cumas táirgthe agus cáilíocht; mar a soláthróir ardchaighdeáin, easpórtálann sé chuig réigiúin iolracha agus soláthraíonn sé seirbhís timthriall iomlán.

Cás Feidhmchláir sa saol fíor

Cás 1: Tionscadal Dáilte 11kV ag Fostáisiún 110kV in Oirdheisceart na hÁise

1. Cúlra an Tionscadail: Tá an fostáisiún seo mar chroí-mhol soláthair cumhachta sa réigiún, a éilíonn cumhacht cobhsaí 11kV soláthar do pháirceanna tionsclaíochta agus ceantair chónaithe máguaird. Caithfidh an trealamh ard-iontaofacht agus comhlíonadh, agus a bheith ag luí leis an gcóras cumhachta 50Hz áitiúil.

2. Réiteach Iarratais: Usune saincheaptha 28 KYN28A-12 11kV MV VCB Painéil, ag glacadh le busbar amháin deighilte ailtireacht agus atá feistithe le scoradáin chiorcaid bhfolús VS1 chun freastal ar riachtanais soláthair cumhachta dé-chuaird.

3. Torthaí Forfheidhmithe: Sna trí bliana ó choimisiúnú é, tá an trealamh ag oibriú gan aon teipeanna, tástálacha iolracha a rith go rathúil faoi dhálaí foircneacha amhail stoirmeacha toirní agus teochtaí arda. Críochnaíonn sé dáileadh cumhachta agus cosaint locht go cruinn, ag cuidiú leis an bhfostáisiún "briseadh cumhachta nialasach a bhaint amach oibriú agus cothabháil," agus tá aitheantas ard faighte aige ón roinn cumhachta áitiúil.

Cás 2: Uasghrádú ar Dháileadh Cumhachta Ardvoltais ag Gléasra Déantúsaíochta Gluaisteán Eorpach

1. Cúlra an Tionscadail: Tá ceanglais thar a bheith ard maidir le cumhacht ag ceardlanna stampála agus péintéireachta an mhonarcha cobhsaíocht an tsoláthair, rud a éilíonn uasghrádú ar chóras dáileacháin cumhachta 11kV. Caithfidh an trealamh cloí le AE caighdeáin IEC, agus iad ag smaoineamh freisin ar éascaíocht cothabhála agus úsáide spáis.

2. Réiteach Iarratais: Roghnaíodh 16 Painéal VCB Usune 11kV MV, ag fostú cairt láimhe atá suite go lárnach struchtúr, ag luí le córas busbar amháin, agus atá feistithe le téitheoirí frith-comhdhlúthúcháin agus Chliste modúil monatóireachta teochta agus taise.

3. Torthaí Forfheidhmithe: Déanann an trealamh oiriúnú go foirfe do chóras dé-minicíochta 50Hz/60Hz na hEorpa. Ní chuireann suiteáil isteach ar ghnáththáirgeadh ceardlainne, agus is féidir an cairt láimhe a tharraingt amach go tapa le haghaidh cothabhála. Tar éis an t-uasghrádú, tháinig laghdú 90% ar ráta teip soláthair cumhachta an mhonarcha, ag freastal ar na riachtanais táirgthe leanúnacha de mhonarú gluaisteán.

Timpeallacht Oibre

1.Teocht an aeir chomhthimpeallaigh: uasmhéid +40°C, íosmhéid -10°C;
2.Relative taise: meán laethúil ≤ 95%, meán míosúil ≤ 90%;
3.Altitude: ≤ 1000 m;
4.Déine seismeach: nach mó ná Grád 8;
5.Déanfar an trealamh a shuiteáil in áiteanna atá saor ó ghuaiseacha dóiteáin nó pléasctha, truailliú tromchúiseach, ceimiceach creimeadh, agus creathadh láidir.
6.Má tá an trealamh le húsáid faoi choinníollacha comhshaoil a sháraíonn na gnáthriachtanais atá sonraithe i GB 3906, comhaontóidh an t-úsáideoir agus an monaróir socruithe ábhartha.

Sonraíochtaí Teicniúla

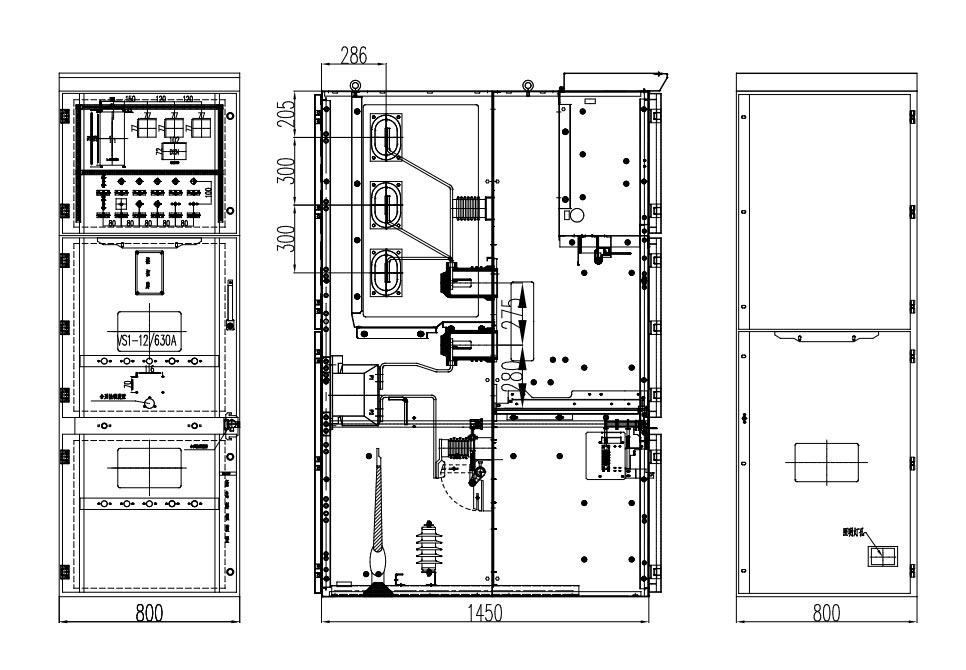

Toise Seachtrach Táirge

Tagairt Tionscadail

Tionscadal Seoladh Roicéid Cas-spás

Tuarascáil Tástála

CCanna

C1: Feidhm idirghlasála cúig huaire?

A: Áirítear cúig fheidhmeanna móra ar nós scoradán ciorcad frith-mhífheidhmithe, le dé meicniúil agus leictreach idirghlasáil chun mí-oibriú a chosc.

C2: An bhfuil na Painéil MV Vcb 11kV comhoiriúnach le córais 10kV?

A: Ag luí go hiomlán, ní gá aon mhodhnú a dhéanamh, is féidir leis an trealamh atá ann cheana féin a athsholáthar go díreach, agus saincheaptha paraiméadar tacaithe.

C3: Comhlíonadh onnmhairithe agus seirbhís iar-díola?

A: Cloí le caighdeáin idirnáisiúnta, is féidir deimhnithe réigiúnacha a shaincheapadh; freagra tapa ón tSín mhonarcha, agus seirbhís iar-díolacháin áitiúil ó asraonta domhanda.

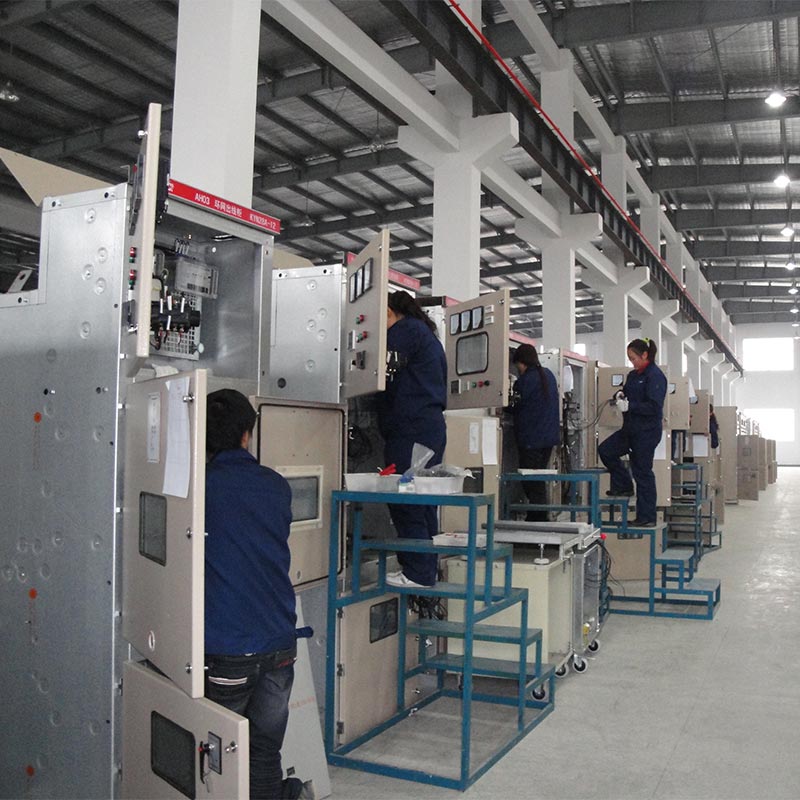

Branda agus Neart Monarcha

Tá Usune ag brath ar a chroí-mhonarcha sa tSín, le cumas táirgthe bliantúil de níos mó ná 5,000 painéal. Bródúil as bainistíocht digitithe ceann go ceann, ag comhtháthú T&F, déantúsaíocht agus díolacháin. Clúdaíonn a chuid táirgí os cionn 30 tíortha, rud a fhágann gur soláthraí agus monaróir dáileadh cumhachta meánvoltais iontaofa é do chustaiméirí domhanda.
