Ard-mhonaróir claochladán ionstraim

Claochladáin ionstraimIs feistí beachtais speisialaithe iad do chórais chumhachta AC ardvoltais, ag gníomhú mar "néaróga céadfacha" na greille cumhachta. Is é an bunphrionsabal atá acu ná cumhacht ardvoltais, ard-reatha na greille a thiontú ina chomharthaí caighdeánacha ísealvoltais, íseal-srutha atá inaitheanta ag trealamh tánaisteach. Soláthraíonn sé seo sonraí cruinne maidir le tomhas cumhachta, méadrú fuinnimh, monatóireacht córais, agus cosaint sealaíochta agus cinntíonn sé leithlisiú leictreach idir an ciorcad ardvoltais príomhúil agus an ciorcad rialaithe ísealvoltais tánaisteach, ag cosaint trealaimh agus sábháilteacht pearsanra cothabhála.

Usunespeisialtóireacht i T&F agus táirgeadh claochladáin ionstraim ardvoltais, ag tairiscint táirgí saincheaptha d'fheidhmchláir ard-airde agus truaillithe-resistant. Clúdaíonn a leibhéil voltais go cuimsitheach coinníollacha greille cumhachta ardvoltais príomhshrutha, lena n-áirítear 110kV, 126kV, 145kV, 154kV, agus 170kV, atá inoiriúnaithe do chásanna éagsúla dáilte ardvoltais agus íseal-voltais.

Aicmiú Táirge agus Croífheidhmíocht

Tá claochladáin ionstraimí Usune roinnte go príomha i dhá chatagóir: claochladáin reatha (CTanna) agus claochladáin voltais (VTanna). Tá suíomh feidhmiúil soiléir agus cásanna iarratais comhlántacha ag an dá chineál táirgí seo, ag freastal go cuimsitheach ar riachtanais oibriúcháin na gcóras cumhachta ardvoltais faoi na coinníollacha oibriúcháin go léir.

1. Trasfhoirmeoir Reatha (CT)

1.1 Sainmhíniú agus Príomhfheidhmeanna

Is féidir le claochladán reatha sruthanna príomhúla ard a ísliú sa ghreille cumhachta chun iad a thiontú ina sruthanna tánaisteacha caighdeánacha 1A nó 5A. Úsáidtear iad go príomha le haghaidh braite reatha, méadrú fuinnimh, cosaint forshrutha agus locht talún, chun luaineachtaí reatha greille cumhachta a ghabháil go cruinn, agus gníomhartha cosanta a spreagadh go tapa le linn lochtanna chun sábháilteacht greille cumhachta a chinntiú.

1.2 Príomhghnéithe Táirge

• Caighdeáin Sábháilteachta: Tá cosc ​​dian ar chiorcaid oscailte sa chiorcad tánaisteach, rud a chosc go héifeachtach damáiste trealaimh agus tionóiscí sábháilteachta de bharr ró-ualaí ardvoltais.
• Beachtas agus Cobhsaíocht: Cruinneas tomhais ard agus feidhmíocht freagartha neamhbhuan den scoth, atá oiriúnach do riachtanais mhéadraithe beachta agus cosanta iontaofa coinníollacha casta eangaí cumhachta.
• Raon Táirgí Éagsúla: Clúdaíonn sé cineálacha ola-tumtha lasmuigh, cineál tirim agus gás-inslithe SF₆, atá oiriúnach do chásanna dáileadh cumhachta traidisiúnta laistigh agus lasmuigh araon.
• Aibí agus Iontaofa: Fíoraíodh príomhchlaochladán sruthpháipéir ola-pháipéir lasmuigh sraith LB6 trí go leor tionscadal innealtóireachta, rud a léiríonn feidhmíocht chobhsaí agus infheidhmeacht leathan.

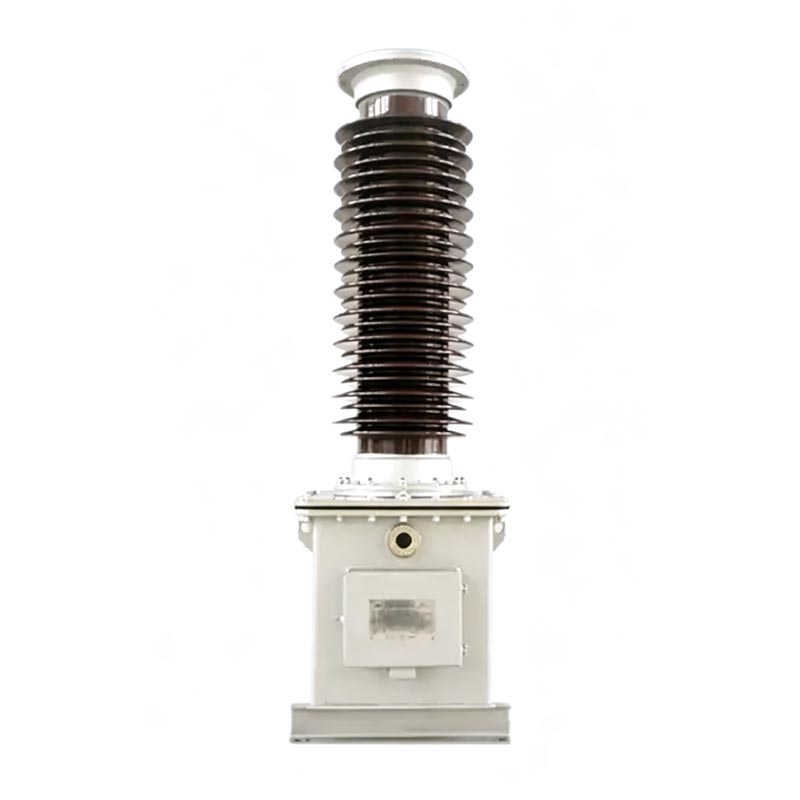

2. Trasfhoirmeoir Voltas (VT)

2.1 Sainmhíniú agus Príomhfheidhmeanna

Tiontaíonn claochladáin voltas voltas greille ardvoltais i voltas tánaisteach caighdeánach 100V nó 100 / √3V, ag soláthar comharthaí voltais cruinn le haghaidh tomhas voltas greille, méadrú fuinnimh, monatóireacht voltais, agus cosaint locht, ag cothabháil cobhsaíocht voltais sa chóras dáileacháin.

2.2 Aicmiú agus Tréithe Táirgí

Tá claochladáin voltais Usune roinnte ina dhá phríomhchineál, atá oiriúnach do leibhéil voltais éagsúla agus cásanna iarratais:

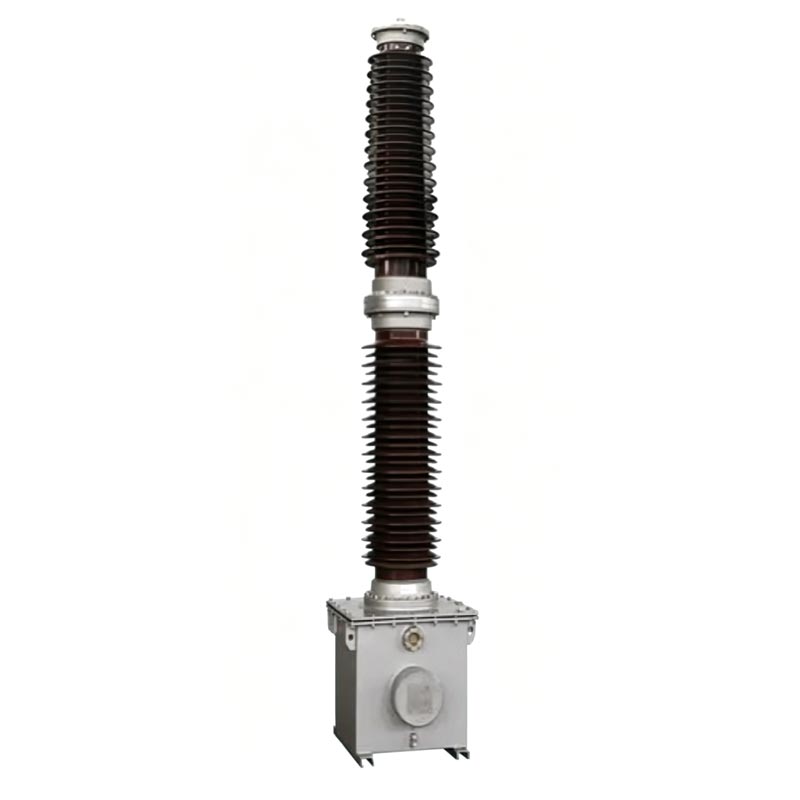

• Trasfhoirmeoir Leictreamaighnéadach Voltais (EVT): Fostaíonn sé struchtúr ionduchtóra traidisiúnta, simplí i ndearadh agus cobhsaí i bhfeidhm, oiriúnach do chórais chumhachta meánvoltais agus íseal;
• Trasfhoirmeoir Voltas Capacitive (CVT): Comhdhéanta de roinnteoir voltais capacitive agus aonad leictreamaighnéadach, a úsáidtear go forleathan i greillí ardvoltais lasmuigh 35kV ~ 550kV. Chomh maith le feidhmeanna bunúsacha tomhais agus cosanta, is féidir é a úsáid freisin mar toilleoir cúplála le haghaidh cumarsáide iompróir líne cumhachta. Tá aitheantas tionscail thar a bheith ard ag príomhchlaochladán voltais capacitive sraith TYD.

2.3 Príomhghnéithe Táirge

• Caighdeáin Sábháilteachta: Tá cosc ​​dian ar chiorcaid ghearr ar an taobh tánaisteach chun aschur comhartha voltas cobhsaí a chinntiú;
• Méadrú Cruinn: Cinntíonn cóimheas voltais cobhsaí agus earráid chéim íosta sonraí méadraithe agus monatóireachta cumhachta atá cruinn agus iontaofa;
• Dearadh Frith-Athshondas: Feistithe le gléas faoi chois ferroresonant tiomnaithe chun deireadh a chur le lochtanna athshondais an chórais agus oibriú cobhsaí fadtéarmach an trealaimh a chinntiú.

Coinníollacha agus Caighdeáin Oibriúcháin

1. Coinníollacha Oibriúcháin is Infheidhme

Tá an claochladán Usune Instrument deartha le haghaidh coinníollacha crua lasmuigh agus tionsclaíochta, le inoiriúnaitheacht láidir comhshaoil. Is iad seo a leanas na paraiméadair oibriúcháin chaighdeánacha:

• Minicíocht Rátáilte: 50Hz/60Hz, ag luí le minicíochtaí greille cumhachta domhanda príomhshrutha;
• Teocht Chomhthimpeallach: -40 ℃ ~ + 45 ℃, freastal ar teocht ard agus íseal agus coinníollacha séasúrach foircneacha;
• Airde Suiteáil: Tá samhlacha caighdeánacha oiriúnach do cheantair 1000m agus thíos; tá samhlacha saincheaptha ard-airde ar fáil;
• Cumas Frith-Thruailliú: Tacaíonn sé le saincheaptha do leibhéil truaillithe éagsúla, atá oiriúnach do thimpeallachtaí casta lasmuigh mar limistéir chósta, deannach tionsclaíoch, agus timpeallachtaí creimneach.

2. Caighdeáin Forghníomhaithe

Ó dhearadh agus táirgeadh go dtí tástáil, cloíonn ár dtáirgí go docht le caighdeáin údarásacha idirnáisiúnta agus náisiúnta, ag cinntiú cáilíocht iontaofa agus comhlíontach:

• Caighdeáin Idirnáisiúnta: caighdeáin sraith IEC 60044
• Caighdeáin Náisiúnta: Caighdeáin sraith GB/T 20840

CCanna

C1: Cad iad na toirmisc sábháilteachta lárnacha do chlaochladáin ionstraim reatha agus voltais?

A1: Tá nósanna imeachta oibríochta sábháilteachta dian ag an dá chineál claochladáin ionstraim. Tá cosc ​​dian ar chiorcaid oscailte ar chiorcad tánaisteach na gclaochladáin reatha (CTanna), ar shlí eile, ginfear ró-ardvoltas, rud a fhágann go mbeidh trealamh sruthán amach agus timpistí turrainge leictreacha. Tá cosc ​​dian ar chiorcaid ghearr ar thaobh tánaisteach claochladáin voltais (VTanna) chun ró-ualach trealaimh, róthéamh, agus teipeanna greille cumhachta a sheachaint. Ní mór cothabháil laethúil a dhéanamh go docht de réir na rialachán.

C2: Cé na cásanna ina bhfuil claochladáin voltais capacitive (CVT) agus leictreamaighnéadacha (EVT) faoi seach oiriúnach?

A2: Tá claochladáin leictreamaighnéadacha voltais (EVTanna) simplí i struchtúr, éifeachtach ó thaobh costais, agus cobhsaí i bhfeidhm, oiriúnach do chórais dáileacháin cumhachta meánmhéide agus ísealvoltais traidisiúnta; Tá cumas voltais agus frith-chur isteach níos láidre ag claochladáin voltais capacitive (CVTanna), atá deartha go sonrach do ghreillí cumhachta ardvoltais lasmuigh 35kV ~ 550kV. Chomh maith le méadrú agus cosaint, is féidir iad a úsáid freisin le haghaidh cumarsáide iompróir líne cumhachta, rud a fhágann gurb iad an trealamh is fearr le haghaidh fostáisiúin ardvoltais lasmuigh.

C3: An féidir claochladáin Usune Instrument a oiriúnú do thimpeallachtaí ard-airde agus truaillithe go mór?

A3: Tá. Tá samhlacha caighdeánacha oiriúnach le haghaidh airde 1000m agus thíos. I gcás cásanna ard-airde, tá leaganacha saincheaptha ardairde feabhsaithe ar fáil. Ina theannta sin, is féidir táirgí le leibhéil truaillithe éagsúla a shaincheapadh le haghaidh coinníollacha cosúil le spraeáil salainn cósta, deannach tionsclaíoch, agus creimeadh ceimiceach, ag cinntiú oibriú cobhsaí agus sábháilte fadtéarmach an trealaimh i dtimpeallachtaí foircneacha.
