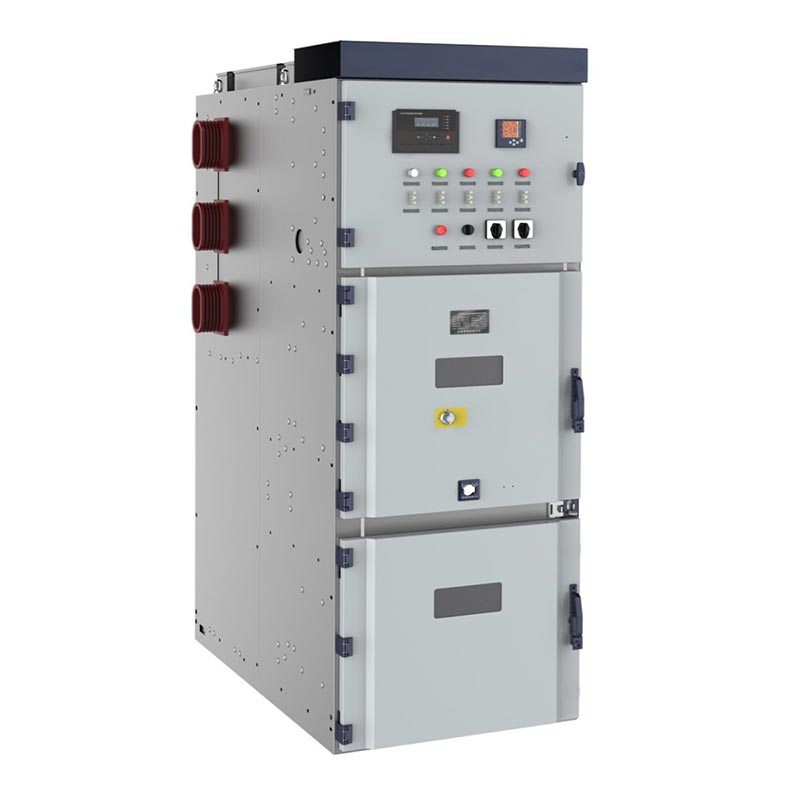

Lascthrealamh Lv agus Mv Meánvoltais 24kv

Baineann an Usune 24kV Medium Voltage Lv And Mv Switchgear, KYN28-24 (Z)(GZS1), leis an AC armúrtha in-aistarraingthe catagóir lascthrealamh miotail-iata. Tá sé oiriúnach do chórais chumhachta AC 50Hz trí phas agus úsáidtear é go príomha le haghaidh cumhacht fáiltiú, dáileadh, rialú ciorcad, cosaint, agus monatóireacht.

Úsáidtear an Lascthrealamh Meánvoltais 24kV Lv Agus Mv go forleathan i ngléasraí cumhachta, fostáisiúin, tionscail agus mianadóireacht fiontair, agus foirgnimh ard-ardú le haghaidh glactha, dáileadh, rialú agus cosaint cumhachta. Croílár Usune Tá bonn táirgeachta lonnaithe sa tSín, rud a fhágann gur monaróir gairmiúil iontaofa é a sholáthraíonn ardchaighdeán réitigh dáileadh cumhachta meánvoltais d'úsáideoirí ar fud an domhain.

Lascthrealamh ísealvoltais

Lascthrealamh meánvoltais

Príomhpharaiméadair Theicniúla

Cloíonn ár dtáirgí go docht leis na caighdeáin seo a leanas

1. GB3906-2006 "3.6-40.5kV AC Lascthrealamh agus Rialaitheoir Iniata Miotail"
2. GB/T11022 "Coinníollacha Ginearálta Teicniúla maidir le Lascthrealamh agus Rialaitheoir Ardvoltais"
3. IEC62271-200 "Lascthrealamh AC iata Miotail le Voltas Rátáil Os cionn 1kV agus Faoi bhun 52kV"
4. DL/T404 "Coinníollacha Teicniúla chun Lascthrealamh AC Ardvoltais Faoi Dhíon a Ordú"

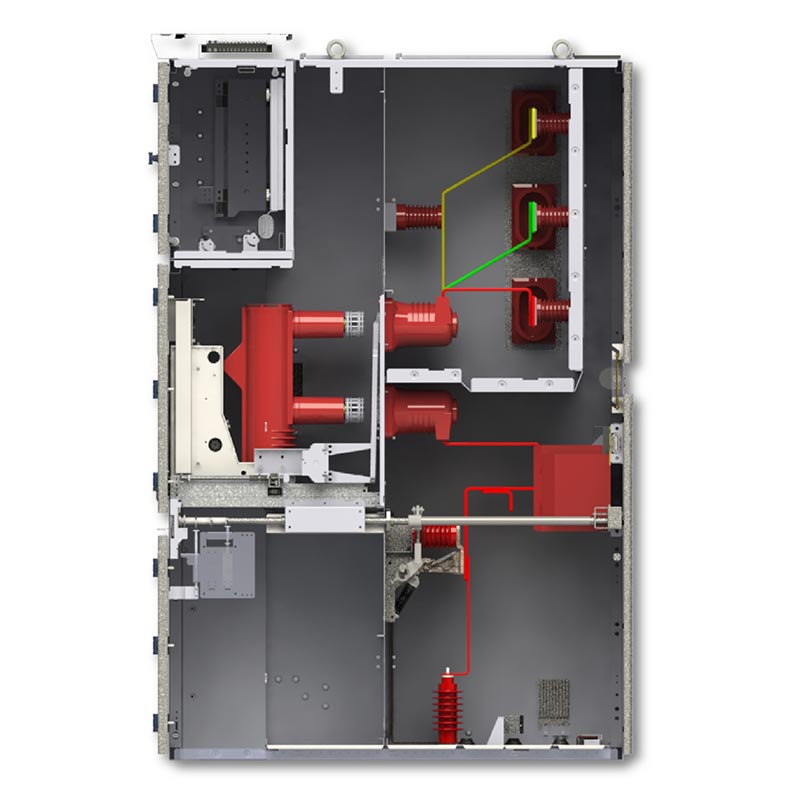

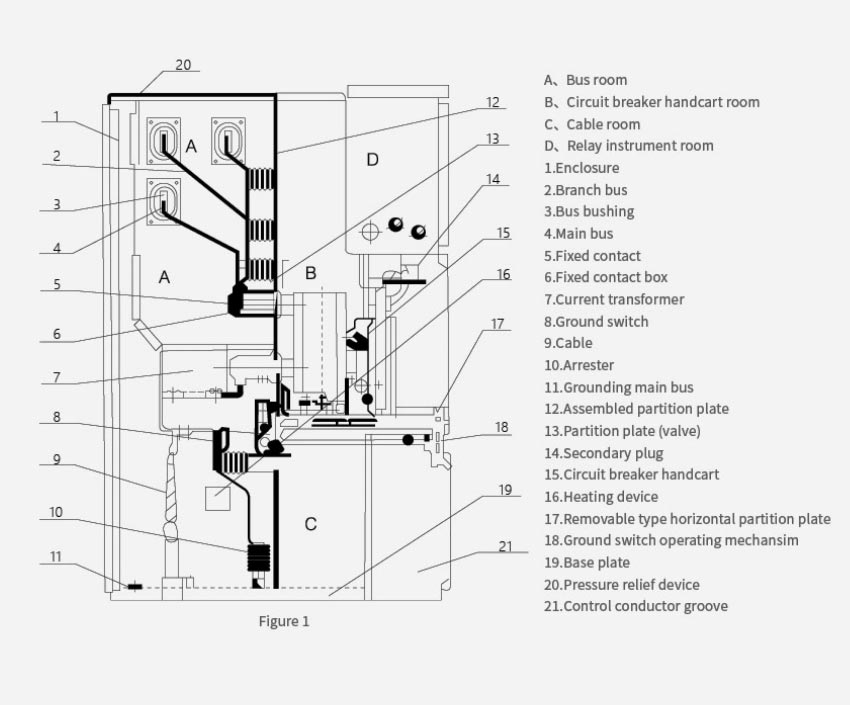

Struchtúr na Comh-Aireachta

Glacann an Lascthrealamh Meánvoltais Íseal agus Meánvoltais 24kV struchtúr deighilte uile-mhiotail, le gach ceann acu limistéar feidhme scoite amach go neamhspleách, a shochtadh go héifeachtach le scaipeadh stua locht.

1. Rannán Breaker Chuarda: Feistithe le tralaí breaker ciorcad bhfolús inbhainte.
2. Roinn Busbar: Tá príomhbharraí bus, barraí bus brainse, agus inslitheoirí busbar ann.
3. Roinn Cábla: Suiteáil trasfhoirmeoirí reatha, claochladáin voltais, lasca talún, agus críochfoirt cábla.
4. Roinn Ionstraim Rialaithe: Feistithe le athsheachadáin, feistí cosanta, ionstraimí, sreangú tánaisteach, agus smacht painéil.
5. Cainéal Faoisimh Brú: Gnéithe gléas faoisimh stua ar bharr an chomh-aireachta chun sábháilteacht locht a fheabhsú.

Príomhghnéithe

1. Urranna neamhspleácha uile-mhiotail chun scaipeadh agus cur isteach frithpháirteach na n-áirsí locht a chosc.

2. Comhghlasáil chuimsitheach cúig-chruthúnas meicniúil:
- Cuireann sé cosc ​​ar an tralaí scoradáin chiorcaid a bhrú nó a tharraingt faoi ualach.
- Cuireann sé cosc ​​ar an scoradán ciorcaid a dhúnadh nuair a bhíonn an lasc talún dúnta.
- Cuireann sé cosc ​​ar an lasc talaimh a dhúnadh de thaisme agus é fuinneamh.
- Cuireann sé cosc ​​ar iontráil trí thimpiste isteach i urranna fuinniúla.
- Cosc ar mhífheidhmiú an lasc leithlisithe.

3. Tralaí inbhainte suite sa lár le haghaidh oibriú agus cothabháil tosaigh, chun deisiúcháin a éascú.

4. Leibhéal inslithe ard, struchtúr dlúth, agus friotaíocht láidir locht.

5. Cloí le caighdeáin intíre agus idirnáisiúnta, inoiriúnaithe do scéimeanna dáileadh cumhachta éagsúla

Cásanna Feidhmithe Praiticiúla

Cás 1: Fostáisiún Bardasach in Oirthear na Síne

1. Cúlra an Tionscadail

Bhí gá le fostáisiún cathrach 110kV chun a líonra dáileacháin cumhachta tánaisteacha a uasghrádú chun freastal ar fhás uirbeach éileamh cumhachta agus feabhas a chur ar iontaofacht an tsoláthair chumhachta.

2. Réiteach

Imscaradh 36 aonad Lascthrealamh Meánvoltais 24kV Usune Lv Agus Mv don chóras dáileacháin cumhachta 24kV.

3. Torthaí

- Shábháil dearadh dlúth an lascthrealamh 30% de spás urláir an fhostáisiúin.
- D'oibrigh an córas comhghlasála cúig chruthúnas gan aon tionóiscí oibriúcháin le linn trí bliana oibríochta.
- Laghdaigh teicneolaíocht briseadh ciorcad iontaofa i bhfolús an t-am briste níos mó ná 80%, rud a chuir feabhas mór ar an cáilíocht an tsoláthair chumhachta do 200,000 cónaitheoir.

Cás 2: Gléasra Peitriceimiceach Mór san Áise Láir

1. Cúlra an Tionscadail

Bhí córas dáileacháin cumhachta meánvoltais an-iontaofa ag teastáil ó choimpléasc peitriceimiceach nua-aimseartha chun an oibriú leanúnach trealaimh táirgeachta ríthábhachtach.

2. Réiteach

Soláthraíodh 58 aonad lascthrealamh Usune 24kV, deartha go sonrach le haghaidh timpeallachtaí crua tionsclaíochta agus feabhsaithe le deannaigh agus friotaíocht creimeadh.

3. Torthaí

- D’éirigh leis an timpeallacht chrua ar an láthair a sheasamh (deannach ard, múch ceimiceach), rud a léirigh cobhsaí feidhmíochta.
- Cosnaíonn cumas dícheangailte tapa locht (≤ 60ms) comhbhrúiteoirí agus imoibreoirí daor ó dhamáiste le linn gearr ciorcaid.
- Laghdaíonn dearadh cothabhála tosaigh-suite 50% ar aga cothabhála, rud a chinntíonn leanúnachas táirgeachta.

Toise Seachtrach Táirge

Tagairt Tionscadail

Tionscadal Seoladh Roicéid Cas-spás

Tuarascáil Tástála

CCanna

C1: Cad é an raon voltais is infheidhme den Lascthrealamh 24kV Meánvoltais Lv Agus Mv seo?

A1: Tá an táirge oiriúnach do chórais chumhachta 3.6 ～12kV, 24kV trí phas AC 50/60Hz, ag freastal ar riachtanais an chuid is mó cásanna dáileadh cumhachta meánvoltais.

C2: An dtugann an trealamh tacaíocht do chothabháil agus deisiú ar an láthair?

A2: Tá. Glacann an táirge dearadh tosaigh-oibrithe, cothabhála tosaigh; is féidir an tralaí scoradáin chiorcaid a bhogadh le haghaidh cothabháil tapa agus athsholáthar gan cur isteach ar oibriú ciorcaid eile.

C3: Mar sholáthraí gairmiúil, an dtugann do mhonarcha réitigh saincheaptha?

A3: Tá. Is féidir le Usune reatha rátáilte, sruth briste gearrchiorcaid, méid an chomh-aireachta, cumraíocht cosanta a shaincheapadh, etc., de réir riachtanais an tionscadail chun oiriúnú do choinníollacha oibriúcháin éagsúla agus riachtanais chórais.
