Fáinne Príomhaonad Le Scoradán Cuarda

Is lascthrealamh dlúth, inscálaithe, miotail-iata é Príomhaonad Fáinne sraith USUNE XGN15 Le Circuit Breaker deartha le haghaidh uathoibriú dáileadh cumhachta. Úsáideann an comh-aireachta ar fad teicneolaíocht inslithe aeir, sábháilteacht a chothromú agus dlúth, rud a fhágann go bhfuil sé oiriúnach do chásanna suiteála spáis teoranta éagsúla. A struchtúr simplí agus oibriú solúbtha laghdú suntasach a dhéanamh ar thógáil ar an láthair agus deacrachtaí cothabhála ina dhiaidh sin, dáileadh cumhachta a fheabhsú éifeachtúlacht oibríochta.

Mar mhonaróir gairmiúil a bhfuil taithí fhairsing aige, tá T&F, táirgeadh agus táirgeadh iomlán ag USUNE tástáil córas. Déantar na táirgí sraith XGN15 a mhonarú go neamhspleách ina mhonarcha féin, le gach céim ó amh ábhair chun táirgí críochnaithe a chloí go docht le caighdeáin idirnáisiúnta chun cáilíocht táirgí comhsheasmhach agus cobhsaí a chinntiú.

Croíchumraíocht agus Buntáistí Teicniúla

Cumraíocht Athraigh 1.Main

Is é an príomh-athrú sa tsraith seo, an Príomh-Aonad Ring Le Circuit Breaker, lasc ualach SF6 go neamhspleách mhonaraigh USUNE, ag tairiscint buntáistí cosúil le saol seirbhíse fada, feidhmíocht chobhsaí, agus costais chothabhála íseal. é a bheith feistithe freisin le stát-de-aimseartha scoradáin chiorcaid bhfolús de réir riachtanais úsáideoirí, a fheabhsú tuilleadh cumas briseadh trealaimh agus leibhéal cosanta, ag oiriúnú do chásanna dáileadh cumhachta éagsúla.

Modhanna 2.Operation agus Leibhéal Uathoibriú

Tacaíonn an príomh-lasc le modhanna oibríochta láimhe agus leictreacha araon chun oiriúnú d'oibriúcháin éagsúla ar an láthair riachtanais. Is féidir é a bheith feistithe le feistí FTU agus RTU, ag freastal go foirfe ar na ceanglais "ceithre iargúlta" (iargúlta rialú, cianchomharthaíocht, tomhas iargúlta, agus coigeartú iargúlta) uathoibriú dáileadh cumhachta, a bhaint amach monatóireacht agus bainistiú cliste ar an gcóras dáileacháin cumhachta, agus an bonn a leagan síos don cliste uasghrádú ar an eangach chumhachta.

Teicneolaíocht 3.Advanced

Feidhmchláir Trí ardteicneolaíocht braite a chomhtháthú agus na hathsheachadáin chosanta is déanaí, is féidir monatóireacht chruinn a dhéanamh air stádas oibriúcháin trealaimh i bhfíor-am, freagairt go tapa ar choinníollacha neamhghnácha, agus sábháilteacht na cumhachta a chinntiú córais agus trealamh dáileacháin. Laghdaíonn glacadh le scéim tionóil éadrom agus solúbtha iompar agus deacrachtaí suiteála, agus cothabháil agus leathnú níos déanaí á éascú, ag freastal ar an gcumhacht atá ag athrú de shíor riachtanais dáileadh an mhargaidh.

Iarratas

Tá an Príomhaonad Fáinne Le Circuit Breaker oiriúnach do chórais chumhachta 50/60Hz, 12-36kV, agus úsáidtear go forleathan é i tionsclaíoch agus líonraí fáinne cábla cumhachta sibhialta agus críochfoirt soláthair cumhachta. Mar threalamh dáileadh cumhachta gairmiúil soláthraí, Tá dearadh an táirge optamaithe ag USUNE, rud a fhágann go bhfuil sé thar a bheith oiriúnach do na cásanna seo a leanas:

- Dáileadh cumhachta cónaithe uirbeach, fostáisiúin bheaga, stáisiúin lasctha, agus fostáisiúin réamhdhéanta;
- Fiontair thionsclaíocha agus mhianadóireachta, ionaid siopadóireachta, aerfoirt, fobhealaí agus áiteanna poiblí eile;
- Réimsí nua fuinnimh amhail giniúint cumhachta gaoithe;
- Saoráidí poiblí tábhachtacha amhail ospidéil, staidiamaí, iarnróid agus tolláin.

Sa tSín, úsáidtear an Príomh-Aonad Ring With Circuit Breaker go forleathan i eangach chumhachta uirbeacha agus tuaithe éagsúla athchóiriú tionscadail, ag fáil moladh comhsheasmhach ó úsáideoirí as a fheidhmíocht chobhsaí agus a cháilíocht iontaofa.

Coinníoll oibre

- Airde ≤1000mm
- Teocht chomhthimpeallach: 45 ℃ ~ -35 ℃, difríocht teocht uasta ≤25 ℃
- Ní sháraíonn an meán-thaise choibhneasta laethúil 95%
- Ní sháraíonn an meán-thaise choibhneasta míosúil 90%
- Cumas seismeach: ní sháraíonn an déine seismeach 8 céim
- Gan aon chreathadh agus turraing foréigneach, tine, creimeadh ceimiceach, réimse riosca pléascadh

Paraiméadair Theicniúla

Paraiméadar cumraíochta imfhálú

LBS ag teacht isteach

Trafo a chosaint

Méadrú

Cbog w/.meter

Cb ag dul as oifig

Struchtúr agus cumraíocht lascthrealamh

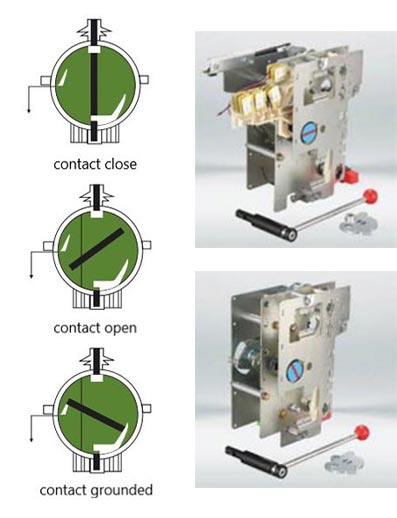

Meicníocht oibriúcháin

(1) Meicníocht oibriúcháin aon-earrach dhá fheidhm: cineál K

Déantar an fheidhm lasc a oibriú go neamhspleách le luamhán nó mótair.
Osclaíonn agus dúnann an fheidhm lasc talún go neamhspleách ag baint úsáide as luamhán oibriúcháin, agus is é an fuinneamh oibriúcháin arna soláthar ag earrach comhbhrú, a scaoiltear chun an teagmháil a dhúnadh nó a dhícheangal.

(2) Meicníocht oibriúcháin earrach dúbailte feidhm dhúbailte: Cineál A

Déantar an fheidhm lasc a oibriú go neamhspleách ag luamhán nó mótair, agus soláthraítear an fuinneamh oibriúcháin ag a earrach comhbhrú, a scaoiltear chun an teagmháil a dhúnadh. Oibriú oscailte agus dúnta neamhspleách le cnaipe (0) nó aonad tripping nó gléas tripping shunt.
Feidhmíonn feidhm an lasc talún go neamhspleách le luamhán oibriúcháin agus soláthraítear an fuinneamh oibriúcháin ag a earrach comhbhrú, a scaoiltear chun an teagmháil a dhúnadh nó a dhícheangal.

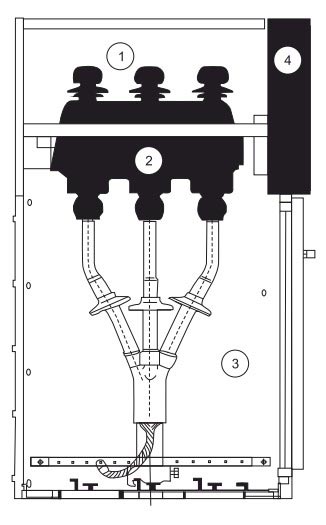

① Seomra Busbar
② Príomh-athrú
③ Seomra cábla
④ Meicníocht oibriúcháin, meicníocht comhghlasála agus seomra rialaithe brú íseal

Is féidir an comh-aireachta lascthrealamh iomlán a roinnt ina dhá aonad uachtaracha agus íochtaracha, cuimsíonn aonad uachtarach na comh-aireachta an seomra bus, lasc ualach, seomra meicníocht oibriúcháin agus seomra ísealvoltais, agus tá an t-aonad níos ísle scartha ón gcábla seomra. Is féidir an t-aonad uachtarach ar fad a athsholáthar.

◇ Seomra Busbar

Tá an seomra busbar socraithe ar thaobh uachtarach na comh-aireachta. Sa seomra busbar, tá na príomhbharraí bus ceangailte le chéile agus rith tríd an tsraith iomlán de lascthrealamh.

◇ Lasc sos luchtaithe

Tá lasc ualach heicseafluairíde sulfair de chineál SFG feistithe ag an seomra lasc. Déantar sliogán an lasc ualaigh de roisín eapocsa doirteadh, líonadh le gás heicseafluairíd sulfair (SF6) mar mheán inslithe, agus soláthraítear an bhlaosc le poll breathnadóireachta. Is féidir leis an seomra lasc a bheith feistithe le méadar dlús gáis SF6 nó dlús gáis le teagmháil aláraim de réir riachtanais an chustaiméara.

◇ Seomra cábla

Tá seomra cábla mhór ag an gcomh-aireachta lasc ualaigh, a úsáidtear go príomha le haghaidh nasc cábla, ionas go mbeidh aon-lárnach nó is féidir cáblaí trí chroí a nascadh ag baint úsáide as an gceann cábla neamhshielded is simplí, agus is féidir go leor spáis a bheith ann freisin freastal gabhálaí tintreach, claochladán reatha, lasc talún íochtair agus comhpháirteanna eile. De réir an dearadh caighdeánach, an tá fuinneog breathnóireachta agus feiste comhghlasála sábháilteachta ag doras an chomh-aireachta. Cábla pláta bun seomra le clúdach séala agus clamp cábla méid cuí le lúibín tacaíochta. Is féidir pláta bun an tseomra cábla agus fráma an dorais a bhaint go éascú suiteáil cábla.

◇ Meicníocht oibriúcháin, meicníocht comhghlasála agus seomra rialaithe brú íseal

Feidhmíonn an seomra meicníochta idirghlasáilte mar phainéal rialaithe freisin. Tá an seomra ísealvoltais feistithe le earrach meicníocht le táscaire suímh agus feiste comhghlasála meicniúil, agus is féidir é a bheith feistithe le cúnta freisin teagmhálacha, cornaí turais, meicníochtaí turais éigeandála, taispeántais bheo toilleas, eochairghlais agus gléasanna oibriúcháin leictreacha. Ag ag an am céanna, is féidir leis an spás seomra brú íseal a bheith feistithe freisin le lúba rialaithe, méadar agus athsheachadáin cosanta, agus tá dhá sheomra brú íseal comhionann ag an gcomh-aireachta 750mm ar leithead le haghaidh níos mó gabhálais.

Úsáidtear an comh-aireachta líonra fáinne atá feistithe le scoradáin chiorcaid go príomha mar phríomhsholáthar cumhachta sa líonra fáinne córas soláthair cumhachta, an comh-aireachta líne ag teacht isteach an soláthar cumhachta fuireachas agus an comh-aireachta alt lár an déach córas soláthair cumhachta.

◎ Áirítear le comh-aireachta fáinne modúl XGN15 V:

(1) Scoradán ciorcad bhfolús
(2) Scoradán ciorcad heicseafluairíd sulfair
(3) Meicníocht agus comhghlasáil
(4) Lasc talún

◎ Modh suiteála

Tosaigh seasta, cliathánach/taobh suite seasta

◎ Príomhstruchtúr

(1) Ó bhun go barr, an seomra ionstraim, seomra bus, seomra lasc ualach (aonrú), seomra scoradáin chiorcaid, cábla seomra.
(2) Is féidir CT, PT, gabhálaí tintreach, lasc talún agus gléas cosanta sealaíochta a chumrú de réir úsáideora riachtanais.
(3) Is féidir an scoradán ciorcaid agus an lasc ualach (aonrú) a chomhghlasáil.

Cur síos ar an oibríocht

1.Oibriú an láimhseála: Ag seasamh os comhair an lascthrealamh, coinnigh suas barr an láimh agus brúigh ar aghaidh, an ceann eile hand holding the end of the handle to rotate.
2. Déan cinnte go bhfuil doras na comh-aireachta dúnta i gceart roimh an soláthar cumhachta nó scartha ón talamh.
Ní mór tomhas brú 3.Switch a sheiceáil sula gcuirtear an chumhacht ar siúl agus an chumhacht as.

Cumhacht ar

1.Deimhnigh go bhfuil an doras comh-aireachta dúnta.Cuir an láimhseáil isteach sa pholl oibriúcháin uachtarach agus rothlaigh tuathal 180° go dtí go gcloistear glór an choscáin dheighilte.Tá táscaire lárnach an phainéil ina áit; tá an doras íochtair dúnta agus tá an lasc talún múchta.

2.Cuir an láimhseáil oibriúcháin isteach sa pholl oibriúcháin íochtair agus rothlaigh 180° deiseal go dtí go gcloisfidh tú an dúnadh glór ; tá táscaire lárnach an phainéil i suíomh D; beidh an lasc ar siúl, agus ansin tá oibriú soláthair cumhachta críochnaithe.

Cumhacht as

1.Switch as: Cuir an hanla oibriúcháin isteach sa pholl oibriúcháin íochtair agus rothlaigh tuathal 180° go dtí go gcloisfidh tú é an guth coscáin a scaradh (Cnaipe Úsáid Dhíreach má tá cnaipe); lár an phainéil i suíomh, ansin an lasc beidh as.

2. Seiceáil an bhfuil an taispeáint beo amach chun a chinntiú go bhfuil an seomra cábla neodrach go leictreach; cuir isteach an oibríocht láimhseáil isteach sa pholl oibriúcháin uachtarach agus rothlaigh deiseal 180° go dtí go gcloisfidh tú an guth deiridh; táscaire lárnach an tá an painéal in áit agus tá an doras íochtair díghlasáilte; tá an lasc talún dúnta agus ansin briseadh cumhachta oibríocht críochnaithe.

Iompar agus stóráil

Nuair a bheidh an comh-aireachta lasc socraithe ar an pláta bun, is féidir é a sluasaid le forklift. Nuair nach bhfuil sé socraithe ar an bun pláta, ba chóir an comh-aireachta lasc a ardú nó a iompar ina iomláine, ach ba chóir é a iompar go hingearach ar bith am agus níor chóir é a chur ar ceal chun damáiste a sheachaint do na comhpháirteanna sa chomh-aireachta. Lascthrealamh (fiú leis an taobh amuigh pacáistiú) níor chóir a stóráil taobh amuigh ar feadh i bhfad.

Cothabháil

◇ Tá an comh-aireachta fáinne saor ó chothabháil ar feadh trí bliana faoi ghnáththosca.

◇ Tá meicníochtaí oibríochta aon-earrach agus earrach dúbailte an lasc ualaigh saor ó chothabháil agus ní gá a cheangal ar aon lubrication.

◇ Déanfar an fheiste cosanta sealaíochta a sheiceáil de réir riachtanais an mhonaróra sula gcuirfear isteach é oibríocht.

◇ Is gnách go mbíonn timthriall cothabhála an chomh-aireachta líonra fáinne uair sa bhliain, agus bearta cothabhála sonracha a chur i gcrích mar seo a leanas:

(1) Déan níos doichte gach nasc leictreach (príomhbhus, lasca, cáblaí, ionstraimí méadraithe) de réir an ceanglais na treoracha suiteála.
(2) Folús na comhpháirteanna go léir (príomh-lasc, lasc cúnta, meicníocht turas, mótair, etc.) agus cuma seolta cigireacht.
(3) Déan oibríocht dúnta/oscailte amháin ar gach lasc, lena n-áirítear an lasc talún.
(4) Cas ar an soláthar cumhachta rialaithe cúnta (ná tabhair an comhartha cianrialaithe) le haghaidh seicheamhach leictreach oibríocht.

earraí a ordú

Tabharfar na doiciméid agus na ceangaltáin seo a leanas leis an gcomh-aireachta nuair a fhágann an comh-aireachta lasc an monarcha:

◇ Deimhniú cáilithe táirge
◇ Treoracha úsáide táirge
◇ Sonraí dearadh innealtóireachta táirge
◇ Athraigh gabhálais comh-aireachta:
◇ Tá láimhseáil oibriúcháin lasc ualaigh feistithe ag gach teaglaim gléasta.

Ba cheart d’úsáideoirí an fhaisnéis seo a leanas a sholáthar agus iad ag ordú táirgí:

◇ Scéim sreangú príomhchiorcad agus ceanglais theicniúla speisialta
◇ Plean suiteála lascthrealamh.
◇ Athraigh sonraíochtaí múnla comhpháirteanna comh-aireachta agus lúb cúnta, léaráid scéimeach lúb rialaithe (más rud é riachtanach)
◇ Iarratais speisialta eile ar fhaisnéis scríofa.

Tagairt Tionscadail

Tionscadal Seoladh Roicéid Cas-spás

Tuarascáil Tástála

CCanna

1. An bhfuil tú ag monarcha nó ag cuideachta thrádála?

Monarcha, is féidir linn a ráthú go bhfuil ár bpraghas réasúnta agus iomaíoch.

2. Cathain is féidir an praghas a bheith agam?

De ghnáth ceanglófar againn laistigh de 24 uair an chloig tar éis dúinn d'fhiosrúchán a fháil.

3. An féidir linn ár lógó agus ainm na cuideachta a phriontáil ar tháirgí?

Sea, ar ndóigh, glacaimid OEM.

4. Cad é an t-am luaidhe?

Braitheann an t-am luaidhe ar na cainníochtaí a ordaítear, de ghnáth laistigh de 15-20 lá tar éis an íocaíocht a fháil.

5. Cén chaoi a bhfuil do phróiseas rialaithe cáilíochta?

Déanfar iniúchadh ar na táirgí go léir ag tosú ó oiriúintí, agus déanfar iad le tástálacha gnáthaimh sula bhfágann siad ár monarcha.

6. Conas na fadhbanna cáilíochta a réiteach tar éis díolacháin?

Glac grianghraif nó físeáin de na fadhbanna cáilíochta agus seol chugainn chun ár seiceáil agus a dheimhniú, agus déanfaimid a réiteach sásta duit laistigh de 1-3 lá.

7. Cad é an t-am bharántas?

12 mhí ón dáta seolta.

8. Cén fáth a roghnú linn

● Táimid speisialaithe sa réimse ar feadh níos mó ná 14 bliana, agus tá foireann T & F a bhfuil taithí mhaith acu ag tógáil an dearadh agus obair fhorbartha do gach tionscadal bunaithe ar éilimh speisialta an chustaiméara.
● Tá nós imeachta QC thar a bheith dian againn ó chomhpháirteanna go táirgí críochnaithe.
● Tréimhse táirgthe seasta laistigh de 15-20 lá.
● Tá sraith iomlán tuarascálacha tástála againn le haghaidh táirgí.
● Réiteach céim amháin curtha ar fáil.
