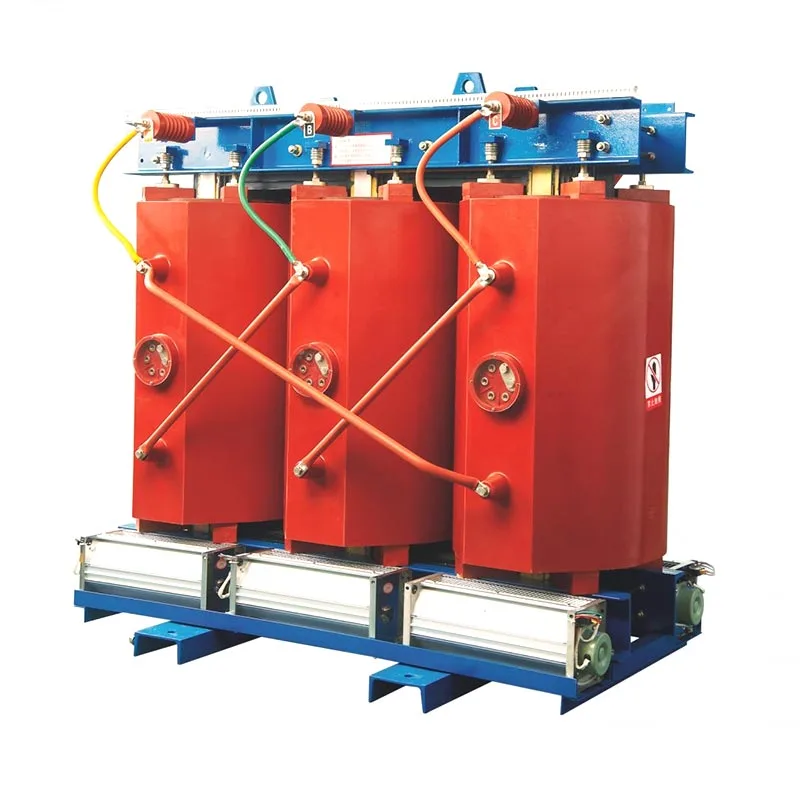

AnTrasfhoirmeoir Cineál Tirim 11kV 1000kVAis claochladán dáileacháin meánvoltais é atá deartha chun fuinneamh leictreach a aistriú ó sholáthar 11kV go voltas úsáide níos ísle agus aonrú leictreach, cobhsaíocht voltais agus dáileadh cumhachta sábháilte a chothabháil. Míníonn an treoir seo a chuid tógála, prionsabal oibriúcháin, sonraíochtaí, iarratais, breithnithe suiteála, ceanglais chosanta, cleachtais chothabhála, agus pointí ceannaigh do chórais chumhachta tionsclaíocha agus tráchtála.
Soláthraíonn claochladán 1000kVA cumas cumhachta dealraitheach rátáilte de 1000 cileavolta-aimpéar, agus aithníonn 11kV an aicme voltais phríomhúil. Murab ionann agus claochladán tumtha ola, úsáideann claochladán cineál tirim aer mar mheán fuaraithe agus níl sé ag brath ar ola inslithe mianraí. Is féidir le dearaí roisín teilgthe réiteach dlúth a sholáthar d'fhostáisiúin laistigh, d'fhoirgnimh thráchtála, do ghléasraí tionsclaíochta, d'áiseanna a bhaineann le sonraí, suiteálacha fuinnimh in-athnuaite, agus áiteanna eile ina bhfuil iompar dóiteáin, cothabháil, spás agus cúinsí comhshaoil tábhachtach.
Níor cheart an tsonraíocht iarbhír a roghnú as rátáil an ainmchláir amháin. Bíonn tionchar ag voltas tánaisteach, grúpa veicteora, impedance, leibhéal inslithe, ábhar foirceannadh, ardú teochta, modh fuaraithe, cosaint imfhálú, airde, teocht chomhthimpeallach, luchtú armónach, coinníollacha gearrchiorcaid, agus caighdeáin infheidhme ar an dearadh deiridh.
AnTrasfhoirmeoir Cineál Tirim 11kV 1000kVAis claochladán leictreach trí phas é a úsáidtear go coitianta chun leictreachas meánvoltais a laghdú go dtí voltas níos ísle atá oiriúnach le haghaidh dáileadh iartheachtach agus trealamh leictreach. Tá cumhacht dealraitheach rátáilte 1000kVA ag an gclaochladán agus voltas príomhúil 11kV.
An téarmacineál tirimCiallaíonn sé sin nach n-úsáideann an claochladán ola inslithe leachtach mar phríomh-mheán inslithe agus fuaraithe. Ag brath ar an dearadh, féadfaidh na foirceannadh a bheith créachta oscailte, brú bhfolús líonta, nó cuimsithe i roisín. Tá tógáil roisín teilgthe coitianta go háirithe nuair is gá cosaint mheicniúil, friotaíocht an chomhshaoil, agus spleáchas laghdaithe ar insliú leachtach.
Clúdaíonn IEC 60076-11 go sonrach claochladáin chumhachta de chineál tirim a bhfuil na voltais is airde ó threalamh suas le 72.5kV acu agus foirceannadh amháin ar a laghad os cionn 1.1kV, rud a fhágann go bhfuil baint dhíreach aige le go leor dearaí claochladáin de chineál tirim 11kV.
Léiríonn 11kV an voltas taobh bunscoile ainmniúil. Ní mór leibhéal cruinn inslithe agus voltas rátáil an trealaimh a dhearbhú ó shonraíocht an tionscadail agus ón gcaighdeán is infheidhme seachas tátal a bhaint as an voltas ainmniúil amháin.
Is é 1000kVA cumhacht dealraitheach rátáilte an claochladáin. Déanann sé cur síos ar an gcumas luchtaithe leictreach faoi choinníollacha oibriúcháin sonraithe seachas aschur díreach 1000kW a léiriú.
I gcás córas trí phas, is féidir an neas-sruth líne lán-ualaigh a ríomh trí úsáid a bhaint as:
Mar shampla, ag 11kV agus 1000kVA, tá an sruth lán-ualach príomhúil thart52.5A. Braitheann an sruth tánaisteach ar an rátáil ísealvoltais roghnaithe. Ag 400V, mar shampla, tá an sruth lánualach trí phas teoiriciúil thart1,443A. Tá na ríomhanna seo úsáideach le haghaidh réamhinnealtóireacht, agus caithfidh roghnú cábla deiridh, briseadh, barra bus agus cosanta dearadh iomlán an tionscadail a leanúint.
Braitheann feidhmíocht claochladán tirim-chineál ar dhearadh comhordaithe roinnt comhpháirteanna móra. Áiríonn aonad tipiciúil 11kV 1000kVA na nithe seo a leanas:
| Comhpháirt | Feidhm Phríomhúil | Comaoin Tábhachtach |
|---|---|---|
| Croí Maighnéadach | Soláthraíonn an cosán maighnéadach le haghaidh aistriú fuinnimh | Bunábhar, dearadh comhpháirteach, agus caillteanais |
| Foirceannadh HV | Faigheann sé an soláthar 11kV | Insliú, ábhar seoltóra, impulse withstand |
| Foirceannadh LV | Soláthraíonn sé an t-aschur íseal-voltais riachtanach | Voltas, cumas reatha, ardú teochta |
| Córas Inslithe | Scarann sé comhpháirteanna fuinnmhithe go leictreach | Feidhmíocht theirmeach, tréleictreach, comhshaoil |
| Ionchochlú Roisín | Cosnaíonn foirceannadh i ndearaí roisín teilgthe | Cáilíocht réitigh, rialú neamhní, feidhmíocht theirmeach |
| Córas Fuarú | Baintear teas a ghintear le linn oibriú | Oibríocht agus aeráil AN nó ANAF |
I ndearaí roisín teilgthe, is féidir le foirceannadh roisín-iamhlaithe struchtúr soladach inslithe a sholáthar timpeall na gcornaí. Ba cheart an tógáil deiridh, áfach, a mheas de réir na gcoinníollacha leictreacha, teirmeacha, comhshaoil agus meicniúla riachtanacha seachas trí thógáil roisín amháin.
Feidhmíonn an claochladán trí ionduchtú leictreamaighnéadach. Nuair a chuirtear voltas ailtéarnach 11kV i bhfeidhm ar an bhfoirceannadh príomhúil, táirgeann sé flosc maighnéadach ailtéarnach sa chroílár. Nascann an flosc maighnéadach seo leis an bhfoirceannadh tánaisteach agus ionduchtaítear voltas de réir an chóimheas casadh.
Faoi fhuarú aeir nádúrtha, bogann teas ó na codanna gníomhacha go dtí an t-aer máguaird trí chomhiompar agus radaíocht. I gcás iarratais a bhfuil éilimh teirmeacha níos mó acu, is féidir lucht leanúna aer éigean a chur leis. Caithfidh an socrú fuaraithe roghnaithe freagairt do rátáil sonraithe agus do thimpeallacht oibriúcháin an claochladáin.
Ba cheart do cheannaitheoir sonraí teicniúla iomlán a iarraidh seachas ceannach de réir “11kV 1000kVA amháin.” Ba cheart go ndíreodh sonraíocht tipiciúil tionscadail:
| Paraiméadar | Cén Fáth a bhfuil Tábhacht ag baint leis |
|---|---|
| Acmhainn rátáilte | Cinneann an rátáil cumhachta dealraitheach: 1000kVA. |
| Voltas bunscoile | Ní mór a mheaitseáil leis an líonra meánvoltais iarbhír. |
| Voltas tánaisteach | Cinneann sé comhoiriúnacht le trealamh iartheachtacha. |
| Minicíocht | Áirítear le luachanna tionscadail comónta 50Hz nó 60Hz. |
| Grúpa veicteoir | Sainmhíníonn sé díláithriú céime agus nasc foirceannadh. |
| Impedance | Tionchar aige ar rialáil voltais agus ar iompar locht-reatha. |
| Caillteanais | Bíonn tionchar aige ar theocht oibriúcháin agus ar thomhaltas fuinnimh saolré. |
| Ardú teochta | Sainmhíníonn sé coinníollacha oibriúcháin teirmeacha agus ceanglais inslithe. |
| Leibhéal inslithe | Tábhachtach do sheasamh tréleictreach agus do chomhordú córais. |
| Imfhálú / rátáil IP | Cosnaíonn sé an claochladán ar rioscaí comhshaoil agus teagmhála de thaisme. |
Léiríonn sonraíochtaí foilsithe an mhonaróra gur féidir luachanna caillteanais, ábhair foirceannadh, toisí, grúpaí veicteora, luachanna impedance, agus socruithe fuaraithe a bheith go mór difriúil ag claochladáin de chineál tirim 11kV-aicme 1000kVA. Dá bhrí sin, ba cheart na paraiméadair seo a dheimhniú don mhúnla cruinn in ionad glacadh leis go bhfuil gach claochladán 1000kVA comhionann go teicniúil.
Tá teicneolaíocht claochladán tirim-cineál úsáideach go háirithe nuair a chuireann an timpeallacht suiteála béim ar oibriú laistigh, breithnithe dóiteáin, ceanglais laghdaithe inslithe leachtacha, nó cothabháil simplithe.
Tugann IEC 60076-11 aghaidh freisin ar aicmí aeráide, ar chúinsí teirmeacha agus tréleictreacha a bhaineann le hairde, ar bhainistiú imfhálú, ar iompar dóiteáin, agus ar aicmiú seismeach, ag léiriú cén fáth ar cheart dálaí comhshaoil a chur san áireamh le linn sonraíocht an claochladáin.
Is féidir claochladán cineál tirim 11kV 1000kVA a úsáid cibé áit a dteastaíonn claochladán céim síos meán-acmhainne ó chóras dáileacháin 11kV agus go bhfuil na ceanglais suiteála comhoiriúnach le teicneolaíocht de chineál tirim.
Ba cheart go dtosódh roghnú claochladán leis an gcóras leictreach seachas leis an gcatalóg táirgí. Is féidir leis an seicliosta seo a leanas cabhrú le bearnaí sonraíochta a chosc:
Is féidir le fiú claochladán dea-dheartha feidhmiú go dona mura soláthraíonn an timpeallacht suiteála imréiteach leordhóthanach, aeráil, cosaint nó comhordú leictreach.
Ní sonraí meicniúla amháin atá sna coinníollacha suiteála. Aithníonn IEC 60076-11 go sonrach tionchar na gcoinníollacha airde agus comhshaoil ar fheidhmíocht teirmeach agus tréleictreach an claochladáin, mar sin ba cheart na paraiméadair seo a dhearbhú le linn na céime sonraíochta.
Go ginearálta seachnaíonn claochladáin de chineál tirim tascanna cothabhála a bhaineann le hola, ach tá gá fós le hiniúchadh tréimhsiúil. Ba cheart minicíocht cothabhála a bhunú de réir threoracha an mhonaróra, coinníollacha oibriúcháin, rialacháin áitiúla, agus criticiúlacht na suiteála.
| Limistéar Cigireachta | Cad atá le Seiceáil |
|---|---|
| Foirceannadh | Éilliú infheicthe, damáiste, marcanna urscaoilte neamhghnácha, nó meath. |
| Naisc | Coinníoll críochfoirt, tightness, comharthaí róthéamh, agus riocht cábla. |
| Fuarú | Pasáistí aeir, aeráil, gaothráin nuair atá siad feistithe, agus teocht neamhghnách. |
| Monatóireacht teochta | Léamha braiteora, aláraim, oibriú rialtóra, agus treochtaí stairiúla. |
| Timpeallacht | deannach, taise, atmaisféar creimneach, agus aeráil seomra. |
Ceann de na bearta cothabhála is praiticiúla ná dromchlaí fuaraithe agus cosáin aerála a choinneáil glan. Is féidir le deannach iomarcach aistriú teasa a laghdú agus féadfaidh sé coinníollacha inslithe neamh-inmhianaithe a chruthú le himeacht ama.
Is féidir le claochladáin de chineál tirim agus ola-tumtha dualgais dáileacháin meánvoltais a chomhlíonadh, ach tá a saintréithe tógála agus suiteála difriúil.
| Fachtóir | Cineál Tirim | Ola tumtha |
|---|---|---|
| Meán Inslithe | Córas inslithe aeir agus/nó soladach | Leacht inslithe |
| Bainistíocht Ola | Ní gá | Ag teastáil de réir dearadh agus coinníollacha oibriúcháin |
| Suiteáil Dhíon | Feidhmchlár coitianta | Ag brath ar dhearadh áitiúil agus riachtanais sábháilteachta |
| Cúinsí Dóiteáin | Gan aon ualach dóiteáin ola claochladáin | Teastaíonn breithniú ar chineál an leachta agus ar na riachtanais suiteála |
| Cothabháil tipiciúil | Cigireacht, glanadh, naisc, fuarú agus monatóireacht | Áirítear ceanglais iniúchta agus cothabhála a bhaineann le leacht |
Braitheann an teicneolaíocht chuí ar an tionscadal seachas ar riail uilíoch. Ba cheart go ndéanfaí measúnú ar phróifíl ualaigh, spás, coinníollacha comhshaoil, riachtanais dóiteáin, suíomh suiteála, costas tosaigh, breithnithe saolré, agus rialacháin áitiúla.
Maidir le soláthar idirnáisiúnta, tá cumarsáid theicniúil chomh tábhachtach céanna leis an bpraghas luaite. Sula ndéanfaidh siad ordú, ba cheart do cheannaitheoirí doiciméadú soiléir a iarraidh a chlúdaíonn cumraíocht chruinn an claochladáin.
Léiríonn doiciméadúchán teicniúil foilsithe ó mhonaróirí claochladán seanbhunaithe go bhféadfadh fiú claochladáin a roinneann na rátálacha 11kV agus 1000kVA céanna a bheith éagsúil ó thaobh ábhar foirceannadh, luachanna caillteanais, grúpa veicteoirí, impedance, córas inslithe, toisí, agus cumraíocht fuaraithe.
Tá Tá Tá Zhejiang Usune Electric Co., Ltd.a chur i láthair mar sholáthraí féideartha do chustaiméirí atá ag lorg réitigh claochladáin saincheaptha. Maidir le luachan a bhaineann go sonrach le tionscadal, ba cheart don cheannaitheoir paraiméadair an chórais leictreachais, an timpeallacht suiteála, na caighdeáin is infheidhme, an ceann scríbe seachadta, agus aon gabhálais nó sonraíochtaí imfhálaithe a theastaíonn a sholáthar.
Is féidir é a bheith oiriúnach do go leor feidhmeanna tionsclaíocha nuair a mheaitseálann an soláthar 11kV, voltas tánaisteach, próifíl ualaigh, coinníollacha suiteála, córas cosanta, agus cumas riachtanach leis an tionscadal. Ba cheart an ríomh ualach iarbhír a chomhlánú roimh an roghnú.
I gcás córas trí phas 11kV, is é an sruth bunscoile lán-ualach teoiriciúil thart ar 52.5A. Ba cheart go mbreathnódh dearadh an chórais iarbhír freisin ar chaoinfhulaingt claochladáin, ar choinníollacha oibriúcháin, ar shuíomhanna cosanta agus ar shaintréithe líonra.
Tá an voltas tánaisteach sainiúil don tionscadal. Áirítear le cumraíochtaí coitianta ísealvoltais 400V, 415V, agus 433V, ach is féidir voltais eile a dhearadh ag brath ar an gcóras leictreach.
Ní gá. Feidhmíonn go leor claochladáin de chineál tirim le fuarú aer nádúrtha. Is féidir fuarú aeir éigeantaigh a chur leis nuair a éilíonn an dearadh cumas méadaithe teirmeach nó coinníollacha oibriúcháin sonracha.
Is é IEC 60076-11:2018 an príomhchaighdeán IEC a chumhdaíonn go sonrach claochladáin chumhachta de chineál tirim laistigh dá raon feidhme sainithe. Féadfaidh ceanglais bhreise náisiúnta, réigiúnacha, tionscadail, suiteála nó éifeachtúlachta a bheith i bhfeidhm freisin.
tomhaiseann kVA cumhacht dhealraitheach, agus tomhaiseann kW cumhacht ghníomhach. Braitheann an gaol ar fhachtóir cumhachta: kW = kVA × fachtóir cumhachta. Mar sin, níor cheart go gcuirfí síos go huathoibríoch ar chlaochladán 1000kVA mar fhoinse cumhachta 1000kW.
Is féidir le go leor déantúsóirí paraiméadair a chumrú mar voltas tánaisteach, grúpa veicteora, ábhar foirceannadh, impedance, raon sconna, imfhálú, socrú fuaraithe, gabhálais, agus córas monatóireachta de réir riachtanais an tionscadail. Ba cheart gach saincheaptha a dheimhniú i gcoinne an chaighdeáin theicniúil is infheidhme.
AnTrasfhoirmeoir Cineál Tirim 11kV 1000kVAníos mó ná meascán d’fhigiúirí voltais agus toillte. Braitheann a fheidhmíocht fíor ar idirghníomhaíocht dearadh leictreach, insliú, bainistíocht theirmeach, tógáil foirceannadh, croí-chaillteanais, impedance, coinníollacha comhshaoil, cosaint, suiteáil agus cothabháil.
Maidir le foirne innealtóireachta agus bainisteoirí ceannaigh, is é an cur chuige is iontaofa ná tús a chur leis an gceanglas iomlán leictreach agus ansin togra teicniúil mionsonraithe a iarraidh. Is féidir comparáid a dhéanamh idir caillteanais ráthaithe, leibhéil inslithe, grúpa veicteoirí, impedance, ardú teochta, toisí, tástáil, gabhálais, agus tacaíocht seirbhíse chun a chinntiú go bhfuil an claochladán roghnaithe ag teacht leis an iarratas iarbhír.
Tá Tá Tá Zhejiang Usune Electric Co., Ltd. is féidir leis tacú le custaiméirí measúnú a dhéanamh ar riachtanais claochladáin de chineál tirim meánvoltais agus ar chumraíochtaí a bhaineann go sonrach le tionscadail. Má tá fostáisiún nua á phleanáil agat, córas cumhachta tionsclaíoch a uasghrádú, nó má tá claochladán 11kV 1000kVA á lorg agat le haghaidh tionscadal tráchtála nó bonneagair,déan teagmháil linnle do voltas, cumas, minicíocht, coinníollacha suiteála, agus ceanglais theicniúla chun réiteach claochladán oiriúnach a phlé.
-
