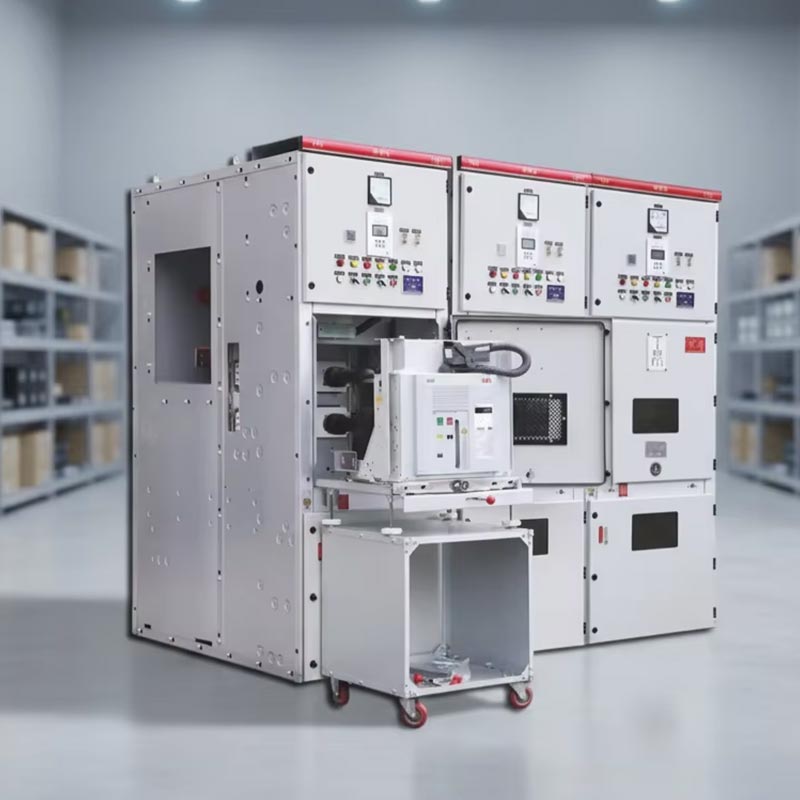

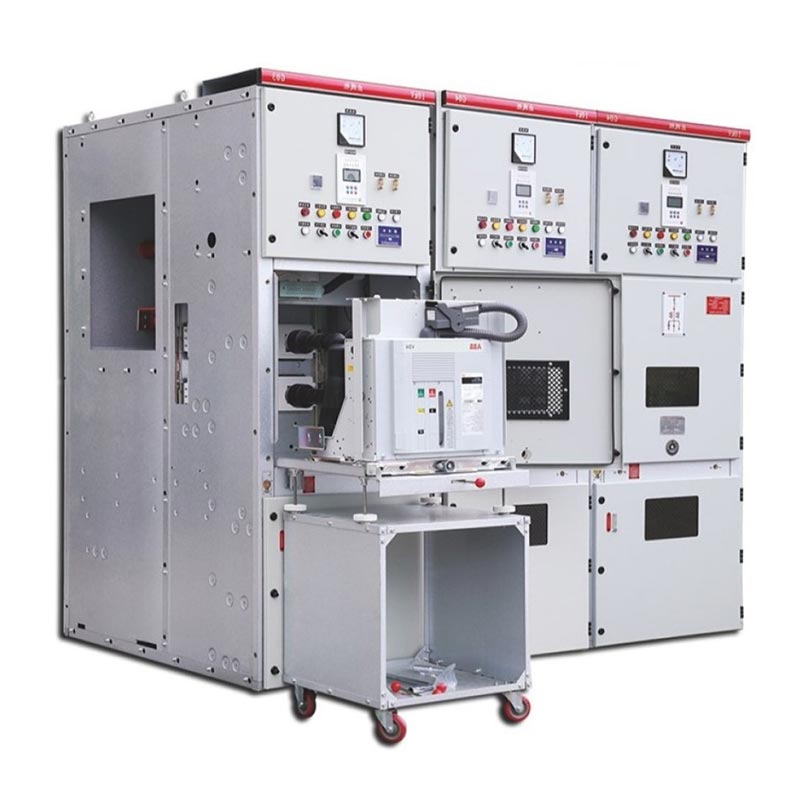

Is gléas dáileadh cumhachta ardvoltais faoi dhíon é an Usune Kyn28 Switchgear 12kV le voltais rátáilte a chlúdaíonn 3.6kV, 7.2kV, agus 12kV, oiriúnach do chórais chumhachta AC trí phas 50/60Hz. Is trealamh lárnach leictreach é i gcumhacht nua-aimseartha tarchur agus dáileadh, dáileadh cumhachta tionsclaíoch, agus réimsí soláthair cumhachta foirgneamh tráchtála. An táirge glacann sé struchtúr armúrtha, iata miotail, a scarann go hiomlán aonaid fheidhmiúla cosúil le scoradáin chiorcaid, barraí bus, cáblaí, agus rialú ionstraimíochta. Cuireann an dearadh seo deireadh le scaipeadh lochtanna stua ón tús. Tá sé freisin atá feistithe le tralaí scoradáin chiorcaid i bhfolús in-aistarraingthe, rud a chumasaíonn cothabháil tapa agus athsholáthar gan múchadh síos an busbar, ag freastal go hiomlán ar na riachtanais lárnacha na gcóras cumhachta le haghaidh oibriú sábháilte, cobhsaí, agus éifeachtach agus cothabháil.

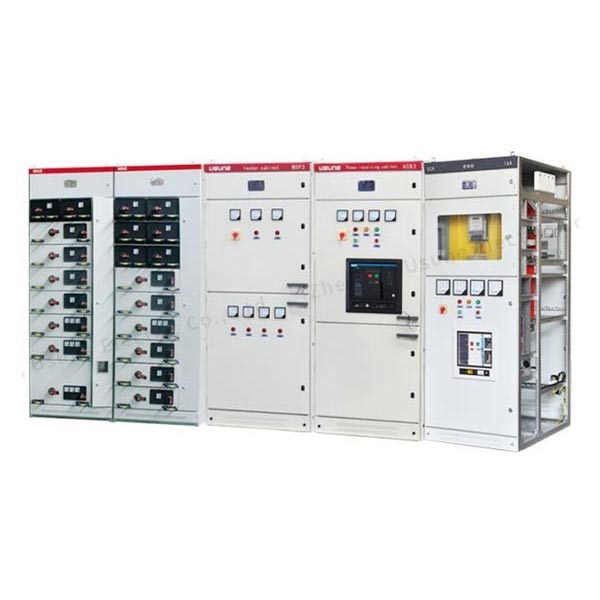

Lascthrealamh ísealvoltais

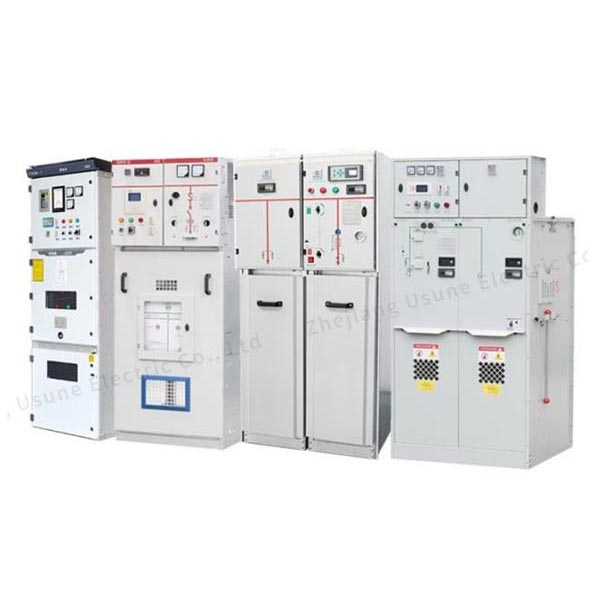

Lascthrealamh meánvoltais
| Paraiméadair Theicniúla | Sonraíochtaí |
| Voltas Rátáilte (Ur) | 3.6kV, 7.2kV, 12kV |
| Minicíocht Rátáilte | 50Hz/60Hz |
| Reatha Rátáilte (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Reatha Briseadh Gearrchiorcaid Rátáilte | 25kA, 31.5kA, 40kA, 50kA (3s) |
| Gearr-Ama Reatha Seas in Aghaidh Reatha | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Aicme Cosanta | IP4X (Imfhálú Seachtrach), IP2X (Rannáin Inmheánacha) |
| Teocht Chomhthimpeallach Oibriúcháin | -15 ℃ ~ +40 ℃ |
| Airde Infheidhme | ≤1000m (Derated le haghaidh airde) |

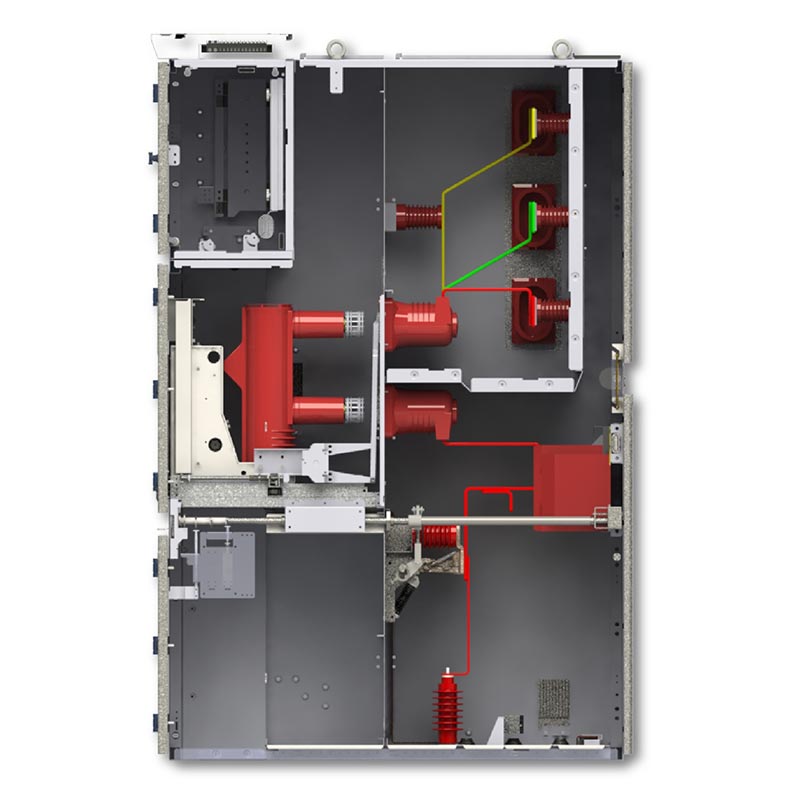

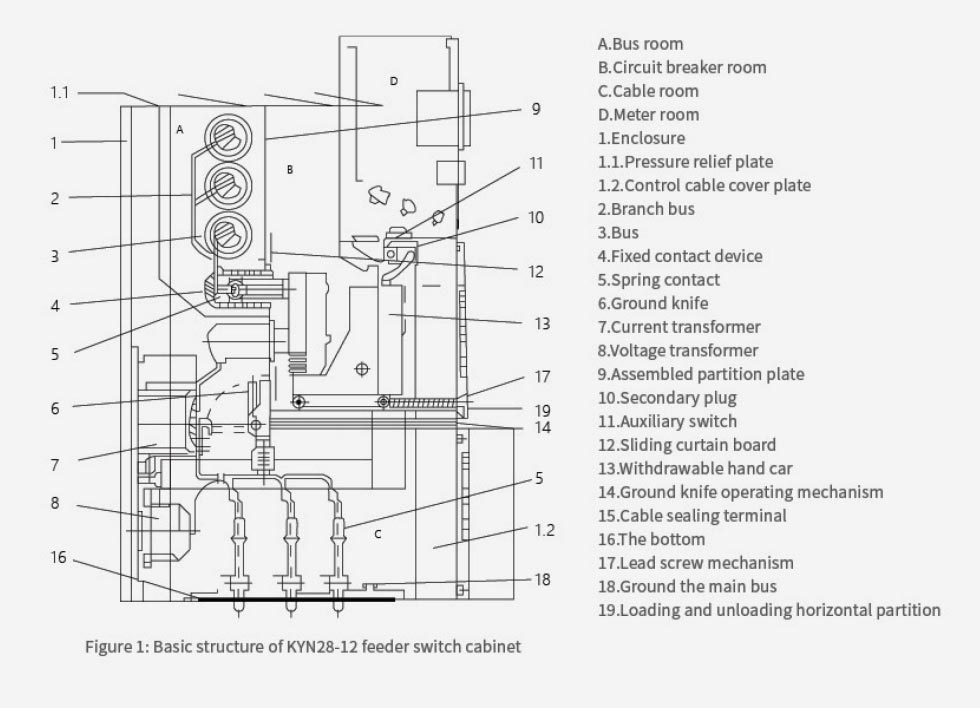

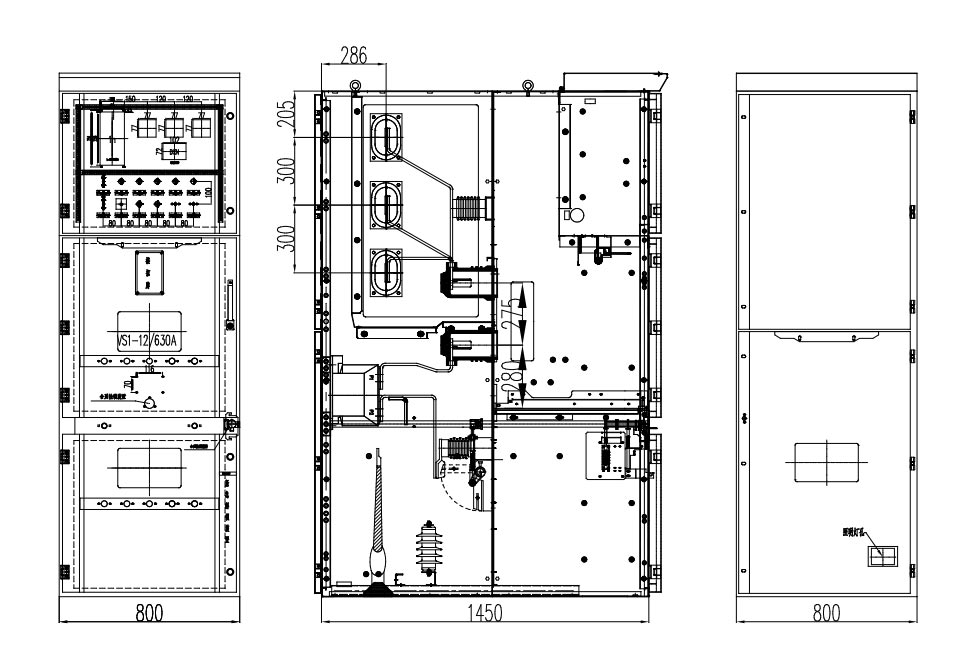

Glacann an Kyn28 Switchgear 12kV dearadh urrann modúlach le leithlisiú uile-mhiotail. Na ceithre réimse feidhme go hiomlán neamhspleách, a chosc go héifeachtach iomadú locht:
1. Rannán Breaker Chuarda: Suiteáil tralaí breaker ciorcad bhfolús, atá feistithe le treoir bheacht agus
meicníochtaí idirghlasála chun gluaiseacht tralaí sábháilte a chinntiú.
2. Roinn Busbar: Leagan amach faoi iamh de na barraí bus is mó agus brainse le feidhmíocht inslithe den scoth, ag seachaint
an riosca a bhaineann le gearrchiorcaid chéim-go-chéim/céim go talamh.
3. Roinn Cábla: Spás cuimsithí, oiriúnach do naisc cábla ilchiorcad, ag éascú leagan cábla, sreangú,
agus tástáil.
4. Roinn Ionstraim agus Rialaithe: Comhtháthaíonn sé feistí cosanta, ionstraimí méadraithe, agus ciorcad rialaithe
comhpháirteanna le haghaidh monatóireachta agus oibríochta láraithe.
5. Gléas Faoisimh Brú: Feistithe le flap faoisimh brú tiomnaithe ar an mbarr, is féidir leis stua a scaoileadh go tapa
brú i gcás lochtanna inmheánacha, ag cinntiú sábháilteacht an chomh-aireachta agus an phearsanra.
Tá an scoradán ciorcaid, PT, agus sraith cart láimhe leithlisithe go hiomlán idirmhalartaithe. Le linn cothabhála, bain go simplí an cárta láimhe lochtach agus brúigh isteach an cairt láimhe spártha chun cumhacht a athbhunú go tapa gan an busbar ar fad a dhícheangal, laghdú suntasach a dhéanamh ar am cothabhála briseadh cumhachta.
- Cosc ar oscailt agus ar dhúnadh scoradáin chiorcaid de thaisme;
- Cuireann sé cosc ar chairt láimhe an scoradáin chiorcaid a bhaint nó a bhrú isteach faoi ualach;
- Cuireann sé cosc ar an lasc talún a dhúnadh de thaisme agus é fuinneamh;
- Cosc ar fhuinneamh thaisme nuair a bhíonn an lasc talún dúnta;
- Cuireann sé cosc ar iontráil trí thimpiste isteach i urranna fuinniúla.
Cuireann an dearadh oibríochta agus cothabhála uile-tosaigh deireadh leis an ngá atá le spás cothabhála cúil, rud a shábháil go héifeachtach spás urláir sa seomra dáileacháin; tá téitheoir comhdhlúthaithe tógtha ag an gcomh-aireachta, atá inoiriúnaithe do ard-taise timpeallachtaí, cosc a chur ar lochtanna inslithe de bharr comhdhlúthúcháin.
Úsáideann an Kyn28 Switchgear 12kV ábhair inslithe ardchaighdeáin agus insliú spásáilte go heolaíoch, ag baint amach leibhéal ard inslithe. Comhraiceann sé go héifeachtach ciorcaid ghearr, róvoltais agus lochtanna leictreacha eile. comhcheangailte lena struchtúr armúr miotail, tá cumas rialaithe stua láidir aige.
1. Comh-Aireachta Líne Isteach: Faigheann sé cumhacht ó fhoinsí in aghaidh an tsrutha, ag soláthar fáiltiú cumhachta agus cosaint iomlán.
2. Comh-Aireachta Líne Amach: Dáileann sé cumhacht ar ualaí, mótair, agus ciorcaid chríochfoirt eile, ag soláthar cosaint.
3. Comh-Aireachta Tomhais PT agus Voltais: Monatóireacht a dhéanamh ar voltas an chórais agus soláthraíonn sé cosaint overvoltage.
4. Comh-Aireachta Méadraithe: Comhtháthaíonn sé ionstraimí méadraithe fuinnimh le haghaidh staitisticí cruinn ar thomhaltas fuinnimh.
5. Comh-Aireachta Rannóg Busbar: Cumasaíonn sé oibriú deighilte, leithlisiú, agus cosaint ailt busbar.
6. Comh-Aireachta Leithlisiú: Soláthraíonn aonrú leictreach, ag cinntiú cothabhála sábháilte.
Cás 1: Tionscadal Dáilte Cumhachta 10kV le haghaidh Lárionad Sonraí Móra in Oirthear na Síne
Riachtanais an Tionscadail: Éilíonn an t-ionad sonraí infhaighteacht cumhachta 99.99% agus locht nialasach, an-chobhsaí córas dáileacháin cumhachta meánvoltais chun soláthar cumhachta gan bhriseadh a chinntiú d'ualaí lárnacha mar fhreastalaithe agus trealamh fuaraithe.
Réiteach: Tógadh córas dáileacháin cumhachta iomlán ag baint úsáide as aonaid Usune Kyn28 Switchgear 12kV, lena n-áirítear caibinéid ag teacht isteach, caibinéid méadraithe, caibinéid PT, agus 12 caibinéid amach. Tá sé feistithe le 40kA gearrchiorcad cumas briseadh scoradáin chiorcaid bhfolús agus feistí cosanta comhtháite cliste chun locht tapa a bhaint amach leithlisiú agus suíomh beacht locht.
Torthaí Oibriúcháin: Ó coimisiúnaíodh é in 2023, tá an córas ag oibriú gan aon lochtanna, le 100% ráta cruinnis i ngníomhartha cosanta. Tá am briste cumhachta bliantúil níos lú ná 5 nóiméad, ag freastal go hiomlán ar an ard ceanglais maidir le hiontaofacht soláthar cumhachta an ionaid sonraí agus go seachnófar caillteanais eacnamaíocha de na deich go héifeachtach na milliúin dollar de bharr teipeanna cumhachta.
Úsáideann córas comhghlasála "cúig chruthúnas" lascthrealamh Usune KYN28 dearadh comhghlasála éigeantach, meicniúil amháin gan aon chiorcad díghlasála cúnta leictreach, rud a chuirfeadh deireadh leis an bhféidearthacht go ndéanfaí mífheidhmiú go struchtúrach. Amháin is féidir le pearsanra cothabhála gairmiúla é a dhíghlasáil go sealadach ag baint úsáide as uirlisí speisialaithe faoi choinníollacha cumhachta sábháilte teip agus talamh; ní féidir é a dhíghlasáil le linn gnáthoibríochta. Comhlíonann sé seo go hiomlán le IEC agus cumhacht intíre caighdeáin sábháilteachta, sábháilteacht oibreoirí agus trealaimh a uasmhéadú.
Is é caoinfhulaingt caighdeánach taise an táirge ná ≤95% meán laethúil agus ≤90% meán míosúil. An téitheoir comhdhlúthadán ionsuite go huathoibríoch dehumidifies, go héasca láimhseáil timpeallachtaí ard-taise. I gcás cásanna le airde >1000m, is féidir leis a bheith a úsáidtear le derating de réir caighdeáin tionscail cumhachta (thart ar 10% de réir gach méadú 1000m ar airde). Tá leaganacha inslithe treisithe saincheaptha ar fáil freisin chun achar creepage a mhéadú agus bualadh ceanglais oibríochta sábháilteachta ard-airde.
