Le forbairt leanúnach ar chórais chumhachta tionsclaíocha, éilíonn gléasraí cumhachta agus áiseanna leictreacha réitigh níos sábháilte agus níos iontaofa maidir le haonrú cumhachta le linn cothabhála trealaimh.Lasca dínasctha ardvoltaisról fíor-riachtanach a bheith acu maidir le sábháilteacht leictreach a áirithiú trí leithlisiú iontaofa a sholáthar agus trí éifeachtúlacht cothabhála a fheabhsú.

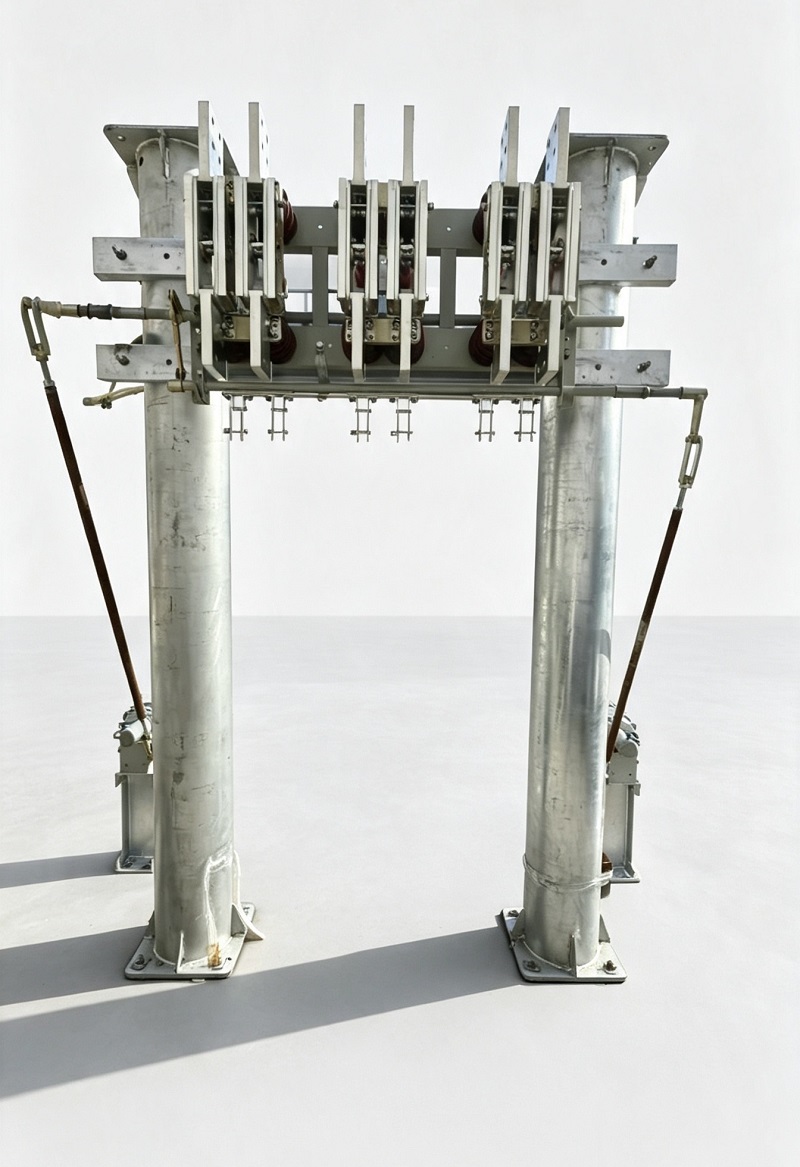

Is gléas leictreach ardvoltais nua-ghlúin é an Sraith GN22-6 Athraigh Dínasctha Ardvoltais Dhíon a forbraíodh do chórais chumhachta meánvoltais. Trí theicneolaíocht tarchurtha meicniúil chun cinn, struchtúir teagmhála optamaithe, agus comhpháirteanna seoltacha ard-neart a chomhtháthú, soláthraíonn an tsraith GN22-6 feidhmíocht leithlisithe iontaofa do ghléasraí cumhachta móra agus feidhmeanna leictreacha tionsclaíocha.
Úsáidtear an lasc dínasctha ardvoltais faoi dhíon GN22-6 go príomha i stáisiúin chumhachta móra agus córais leictreacha chun soláthairtí cumhachta a leithlisiú le linn iniúchta agus cothabhála trealaimh. Is féidir an táirge a chumrú mar thrí aonad neamhspleácha aon-cuaille nó mar thionól comhtháite trí-cuaille, ag soláthar roghanna suiteála solúbtha do riachtanais chórais chumhachta éagsúla.
Comhlíonann an lasc dínasctha agus a mheicníocht oibríochta meaitseála GB 1985 (Reatha MalartachLasca Dínasctha Ardvoltaisagus Lasca Talaimh), ag cinntiú feidhmíocht iontaofa agus comhoiriúnacht le caighdeáin ardvoltais trealaimh leictrigh.
| Mír | Ceanglas Teicniúil |
|---|---|
| Airde | ≤1000 m |
| Teocht Chomhthimpeallach | -25 ℃ ~ +40 ℃ |
| Taise Choibhneasta | ≤90% (ag +25 ℃) |
| Timpeallacht Suiteála | Gan gás creimneach dian, ceo salainn, deannaigh, substaintí pléascacha nó creimneach |
| Coinníoll Creathadh | Gan creathadh dian go minic |
Glacann an tsraith GN22-6 struchtúr trí-cuaille scian-lann. Socraítear comhpháirteanna seoltacha gach cuaille ar an mbunfhráma trí iar-inslitheoirí nó inslitheoirí bushing, ag cinntiú tacaíocht meicniúil cobhsaí agus feidhmíocht inslithe leictreach.
Déantar na lanna lasc a mhonarú ó phlátaí copair tiubhaithe le teicneolaíocht meaisínithe beachtas, feabhas a chur ar chaighdeán dromchla agus seoltacht leictreach na gcomhpháirteanna seoltacha. Soláthraíonn an struchtúr teagmhála optamaithe feidhmíocht nasc iontaofa agus cuireann sé cumas féin-ghlanadh le linn oibriú, ag cabhrú le friotaíocht teagmhála a laghdú agus cobhsaíocht seirbhíse a fheabhsú.

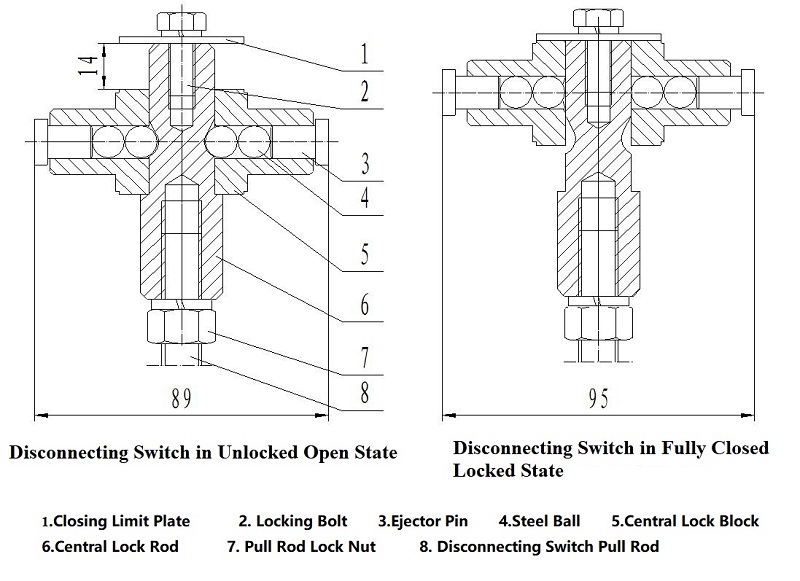

Difriúil ó mheicníochtaí lasc dícheangailte traidisiúnta, glacann an tsraith GN22-6 meicníocht dúnta agus glasála dhá chéim atá deartha go speisialta chun an dúshlán coiteann idir brú teagmhála ard agus chasmhóiminte oibriúcháin a réiteach.
Le linn an chéad rothlú 80 ° den phríomhseafta, bogann an lann lasc ón suíomh iomlán oscailte go dtí an réamhshuíomh dúnta.
Le linn an uainíochta 10 ° seo a leanas, tiomáineann meicníocht an bhloc glasála an tslat glasála lárnach, na liathróidí cruach, agus na bioráin ejector. Déanann na plátaí glasála maighnéadacha an fórsa a mhéadú trí struchtúr luamháin, ag méadú an sá thart ar 5.5 uair agus ag cruthú brú teagmhála láidir ar an lann lasc.
Soláthraíonn an struchtúr nuálach seo:
Tacaíonn an tsraith GN22-6 le riachtanais reatha rátáilte éagsúla, rud a fhágann go bhfuil sé oiriúnach d'iarratais leithlisithe dáileadh cumhachta agus cothabhála ard-reatha.
| Múnla | Voltas Rátáilte (kV) | Uasvoltas Oibriúcháin (kV) | Minicíocht Cumhachta 1 Nóiméad a Sheanann Voltas (kV) | Reatha Rátáilte (A) | Reatha Cobhsaíochta Dinimiciúla (kA) | Reatha Cobhsaíochta Teirmeach 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Nótaí: Is ionann GN22-10 agus cineál gléasta cothrom; Is ionann C agus cineál trí bhalla; Seasann D don chineál talmhaithe.
Tacaíonn an lasc dínasctha GN22-6 le modhanna suiteála cothrománacha, ingearacha agus claonta, rud a cheadaíonn comhtháthú solúbtha i gcórais leictreacha éagsúla.
I measc na meicníochtaí oibriúcháin comhoiriúnacha tá:
| Reatha Rátáilte | Uaschasmhóiminte Oibriúcháin |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Chun feidhmíocht chobhsaí a chothabháil, ba cheart iniúchadh agus cothabháil rialta a dhéanamh tar éis coimisiúnaithe. I measc na nósanna imeachta cothabhála a mholtar tá:
| Comhpháirt | Ábhar Molta |
|---|---|
| Comhpháirteanna Bogtha | ZG-1 ramhar bealaithe |
| Déan teagmháil le Cosaint Dromchla | SYB1607 Peitriliam Tionsclaíoch |
De réir mar a leanann córais leictreacha ag forbairt i dtreo cumas níos airde agus iontaofacht fheabhsaithe, tá teicneolaíocht lasc dínasctha chun cinn ag éirí níos tábhachtaí maidir le sábháilteacht cumhachta agus cothabháil trealaimh.
Le cumas ard-reatha, struchtúir teagmhála optamaithe, agus dearadh meicniúil iontaofa, soláthraíonn an Lasc Dínasctha Ardvoltais Dhíon GN22-6 réiteach aonraithe iontaofa do ghléasraí cumhachta, fostáisiúin agus córais leictreacha tionsclaíocha.
Trí shábháilteacht oibriúcháin agus iontaofacht trealaimh a fheabhsú, tacaíonn an tsraith GN22-6 le nuachóiriú agus forbairt chobhsaí ar bhonneagar cumhachta meánvoltais.
