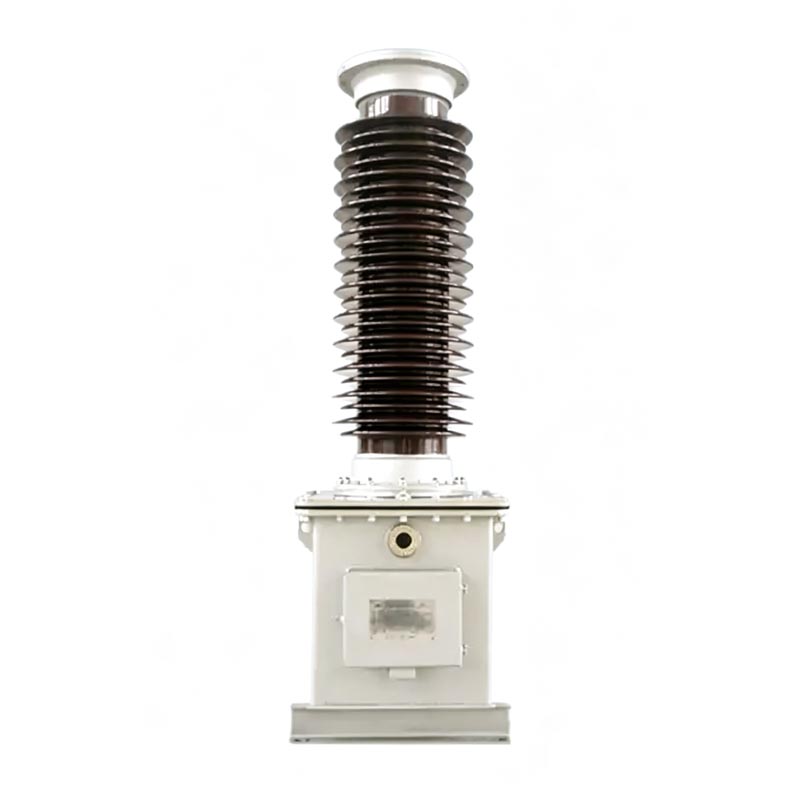

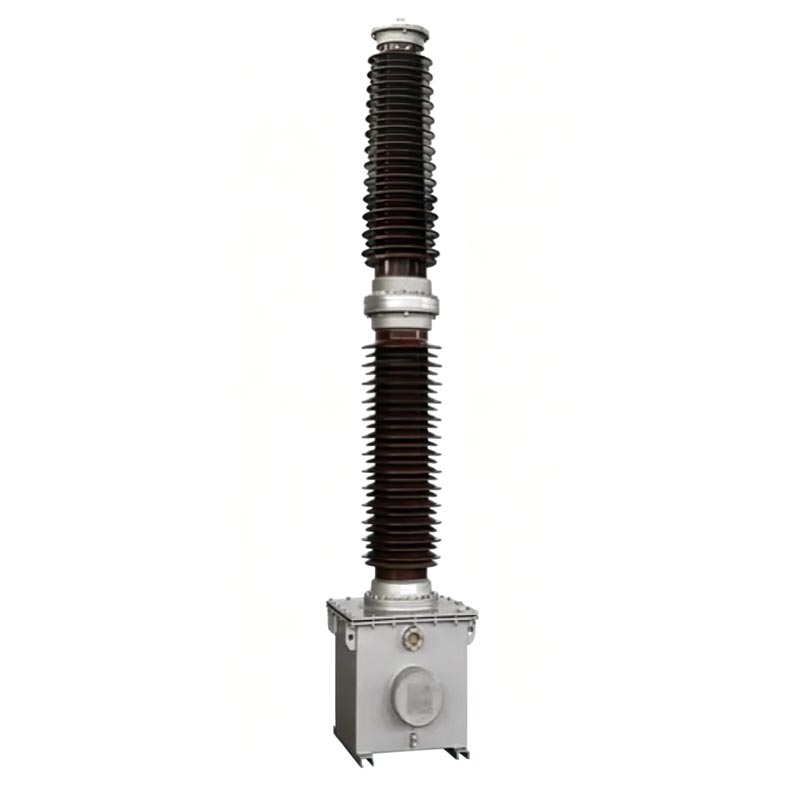

Is claochladán voltais capacitive ardfheidhmíochta é sraith Usune TYD 110 kV Pt Voltage Transformer go sonrach deartha le haghaidh greillí cumhachta ardvoltais 110kV. Glacann an táirge prionsabal rannán voltais capacitive agus go hiomlán struchtúr séalaithe ola-tumtha, ag seachaint easnaimh na gclaochladáin traidisiúnta cosúil le méid mór agus lag frith-chur isteach, agus tá friotaíocht truaillithe den scoth aige, caoinfhulaingt íseal-teocht, agus friotaíocht gaoithe. seo Comhtháthaíonn trealamh feidhmeanna tomhais, cosanta, agus cúplála cumarsáide iompróra, agus tá sé mar chroí-thacaíocht gléas le haghaidh oibriú cliste agus cothabháil córais tarchurtha agus claochlaithe cumhachta 110kV.
Cloíonn an Trasfhoirmeoir Voltas Pt 110 kV go docht leis na caighdeáin náisiúnta GB/T20840.1-2010, GB/T20840.5-2013, agus GB/T19749-2005. Tá a phróisis deartha, táirgeachta agus tástála caighdeánaithe, agus comhlíonann na paraiméadair feidhmíochta go léir an sonraíochtaí tástála coisctheacha do threalamh cumhachta.
Treoracha Ginearálta
- TYD: Cód speisialta do chlaochladáin voltais capacitive
- 110/3: Is é 110kV voltas chéim rátáilte an chórais lena bhfuil sé comhoiriúnach
- 0.02: Is é 0.02μF toilleas rátáilte an roinnteora voltais capacitive
- Cód tréith an iarmhír: H - Cineál frith-thruaillithe; G - Cineál ard-airde (oiriúnach d'airde os cionn 2000m);
F - Oiriúnach do chórais pointe neodrach nach bhfuil bunaithe go héifeachtach
Sampla: Léiríonn TYD110/3-0.02FH claochladán voltais capacitive oiriúnach do phointe neodrach 110kV greillí cumhachta nach bhfuil bunaithe go héifeachtach, le toilleas rátáilte 0.02μF agus rátáil ard frith-thruaillithe.

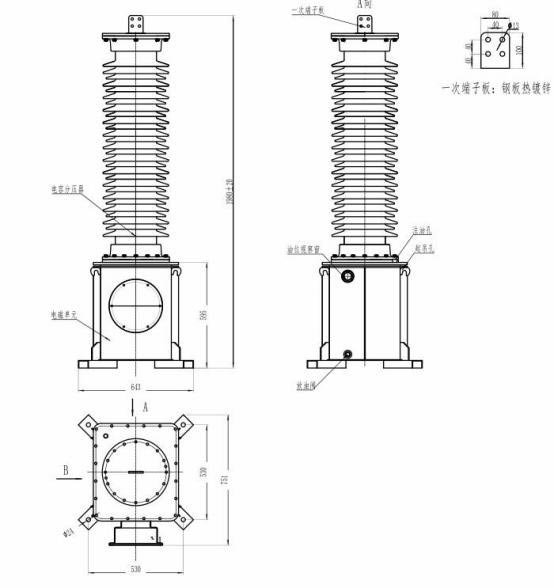

Comhdhéanta de toilleoirí cúplála agus toilleoirí roinnt voltais cruachta le chéile. Sraitheanna iolracha de toilleoir tá eilimintí ceangailte i sraith taobh istigh den bushing poircealláin. Úsáideann sé scannán tanaí ardchaighdeáin agus páipéar toilleora tréleictreach ilchodach agus tá sé líonta i bhfolús le hola inslithe ardchaighdeáin. Tá an trealamh séalaithe go hiomlán struchtúr le gléas cúitimh ola ionsuite chun brú inmheánach cobhsaí a choinneáil, sceitheadh ola a chosc, deireadh a chur leis an ngá atá le sampláil ar an láthair, aonraigh go héifeachtach taise agus neamhíonachtaí seachtracha, agus cinntigh cobhsaí feidhmíocht inslithe.
Tá an Trasfhoirmeoir Voltas Pt 110 kV séalaithe go hiomlán laistigh d'umar cruach ola-líonta (a fheidhmíonn freisin mar bonn toilleora), lena n-áirítear claochladán idirmheánach, imoibreoir cúitimh, agus imoibreoir mear-sáithiúcháin damper. Tá sé réamh-chéile leis an toilleoir roinnte íseal-voltais sula bhfágann sé an mhonarcha. An leictreamaighnéadach aonad agus ciorcad ola an roinnteora toilleora go hiomlán scoite amach, rud a chinntíonn nach gcuirfear isteach agus go n-oibríonn sé cobhsaí. Tá sreangú tánaisteach agus críochfoirt tonn iompróra suite go lárnach i mbosca acomhal ar bhalla taobh an umar, lipéadaithe go soiléir le haghaidh sreangú agus cothabháil éasca ar an láthair.
Céimeanna síos go cruinn an t-aschur chun comhartha caighdeánach íseal-voltais a sholáthar, ag tairiscint tacaíocht sonraí iontaofa don chumhacht méadrú fuinnimh greille agus monatóireacht voltais fíor-ama.
Feistithe le trealamh cosanta sealaíochta agus rialaithe uathoibríoch, cuireann sé ar chumas lochtanna greille cumhachta a aithint, fíorú sioncrónaithe, agus cosaint líne, damáiste trealaimh agus tionóiscí greille cumhachta a chosc aimhrialtachtaí voltais.
Feidhmíonn sé mar toilleoir cúplála tiomnaithe do chumarsáid iompróir líne cumhachta, ag soláthar cainéal comhartha cobhsaí le haghaidh tarchur sonraí greille cumhachta agus oibriú agus cothabháil iargúlta.
- Coinníollacha Oibriúcháin Comhoiriúnacha: 50/60Hz córas cumhachta AC
- Voltas Aschuir Tánaisteach: 100/√3V, 100V (sonraíochtaí caighdeánacha)
- Tadhlaí Caillteanais Tréleictreach: ≤0.002
- Earráid Toilleora: Gan dul thar ±2% den rátáil ainmchláir
- Friotaíocht Insliú: ≥500MΩ (arna thomhas le megohmmeter 2500V)
- Cumas Oibriúcháin Overvoltage: Oibriú fadtéarmach ag 1.2 uair voltas rátáil; oibríocht ghearrthéarmach ag 1.5
amanna voltas rátáil ar feadh 30 soicind; Is féidir le Cineál F oibriú go leanúnach ar feadh 8 uair an chloig ag voltas rátáil 1.9 uair
- Teocht Oibriúcháin: -40 ℃ ~ + 45 ℃ (inoiriúnaithe do choinníollacha speisialta)
- Friotaíocht uasta Gaoithe: 150km/u
- Airde is Infheidhme: ≤2000m (samhlacha ard-airde ar fáil arna iarraidh sin)
- Tiús Icing Uasta: 10mm
- Rátála frith-thruaillithe: Aicme Caighdeánach D (achar fánaithe ≥ 43.3 mm/kV), Aicme E roghnach (achar sceite ≥
53.7 mm/kV)

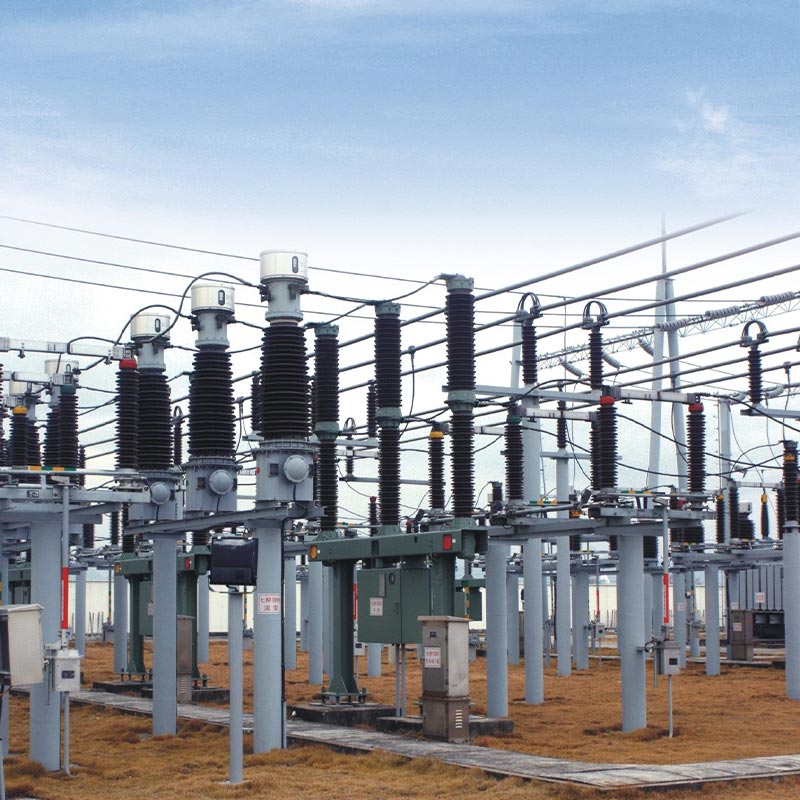

Cuireadh an Trasfhoirmeoir Voltage Pt 110 kV Usune TYD110/3-0.02FH i bhfeidhm go rathúil ar an taobh amuigh tionscadal athchóirithe ar fhostáisiún réigiúnach 110kV i gCúige Zhejiang. Freastalaíonn an fostáisiún seo timpeall páirceanna tionsclaíocha agus limistéir chónaithe, a éilíonn cobhsaíocht soláthair cumhachta thar a bheith ard agus iontaofacht trealaimh. Lonnaithe i gceantar cósta ina bhfuil ard-thaise, spraeála ard salainn, agus truailliú trom, agus le gaotha farraige go minic, éilíonn an tionscadal feidhmíocht dhian frith-thruaillithe, frith-chreimeadh agus frith-aosaithe ó ardvoltas trealamh.
Ardaíodh, suiteáil agus coimisiúnaíodh an trealamh go docht de réir shonraíochtaí an mhonaróra sula gcuirtear i bhfeidhm é. Léiríonn dhá bhliain d'oibriú agus cothabháil ar an láthair agus sonraí tástála rialta go bhfuil Comhlíonann paraiméadair lárnacha cosúil le toilleas trealaimh agus caillteanas tréleictreach caighdeáin náisiúnta go comhsheasmhach, gan aon saincheisteanna cosúil le sceitheadh ola, torann neamhghnácha, nó sruth paraiméadar. A níos fearr frith-bréanaithe agus frith-chreimeadh Struchtúr go héifeachtach i gcoinne creimeadh spraeála salann cósta agus aer tais, ag seachaint lochtanna coitianta mar aosú inslithe agus luaineachtaí voltais i gclaochladáin ionstraim traidisiúnta. Comhlánaíonn sé cumhacht go cobhsaí méadrú, monatóireacht voltais, agus cúpláil cumarsáide iompróra, ag cinntiú soláthar cumhachta leanúnach agus sábháilte don fostáisiún, agus cobhsaíocht agus inoiriúnaitheacht an táirge a fhíorú go hiomlán faoi dhálaí crua lasmuigh.
Seoltar an trealamh mar shraith iomlán de roinnteoir voltais toilleora + gléas leictreamaighnéadach. Ní mór suiteáil cloí go docht leis na huimhreacha ainmchláir; tá cosc dian ar mheascadh agus athsholáthar treallach. Le haghaidh trealamh Ardaithe, ní mór na poill ardaithe tiomnaithe don umar ola aonad leictreamaighnéadach a úsáid; ardú díreach de tá cosc ar bushings poircealláin toilleora. Tá an bunús socraithe le boltaí ard-neart M20, agus an t-iomlán tá uillinn tilt suiteála ≤2/1000mm chun oibriú cobhsaí trealaimh a chinntiú.
Príomhriachtanais Sreangaithe: Ní mór críochfoirt taise d1 agus d2 a nascadh go hiontaofa; tá ciorcaid oscailte go docht toirmiscthe. Nuair nach bhfuil siad nasctha le trealamh iompróra, ní mór críochfoirt N agus X a bheith gearrchiorcaid go hiontaofa. I rith oibriú trealaimh, ní mór críochfort X a bheith bunaithe go díreach agus go hiontaofa chun ardvoltas a chosc ó dhul isteach sa imfhálú tánaisteach, damáiste a dhéanamh don trealamh, agus sábháilteacht phearsanta a chur i mbaol.
Tá struchtúr ola-tumtha go hiomlán séalaithe ag an trealamh, rud a chinntíonn feidhmíocht chobhsaí agus deireadh a chur leis an ngá le haghaidh gnáthshamplála agus tástála ola. Ní éilíonn gnáthchothabháil ach seiceálacha tréimhsiúla ar shéalaithe an trealaimh riocht, tightness teirminéil, agus fabhtcheartú maidir le torann neamhghnácha, aimhrialtachtaí tánaisteacha voltais, agus go tobann spikes voltais sa nasc deilt oscailte. Díchóimeáil neamhúdaraithe boltaí agus séalaithe an trealaimh Tá cosc dian ar struchtúr. Ní féidir an roinnteoir toilleora agus an gléas leictreamaighnéadach a dhíchóimeáil gan cead an mhonaróra. Tar éis an trealamh a bhriseadh, ní mór é a thabhairt ar láimh don chomhshaol áitiúil roinn cosanta do dhiúscairt láraithe agus neamhdhíobhálach chun truailliú comhshaoil a chosc.
Is é H an cineál truaillithe-resistant, atá oiriúnach do chásanna tionsclaíocha cósta agus truaillithe go mór, le feabhsaithe achar creepage agus friotaíocht creimeadh; Is é G an cineál ard-airde, optamaithe le haghaidh réimsí os cionn airde 2000m, oiriúnach do thimpeallachtaí íseal-voltais agus ultraivialait láidir; Is cineál tiomnaithe é F le haghaidh pointe neodrach neamh-éifeachtach talamh, le lamháltas overvoltage níos láidre, oiriúnach do chórais greille cumhachta comhfhreagrach. An tsamhail chuí a roghnú bunaithe ar thimpeallacht gheografach an tionscadail agus ar chóras greille cumhachta.
Is críochfoirt thaise iad D1 agus D2. Beidh oscailt dóibh ina chúis le teip damper, a chuireann faoi deara borrtha overvoltage inmheánach agus damáiste buan a dhéanamh do thoilleoirí agus aonaid leictreamaighnéadacha. Nuair nach bhfuil aon trealamh iompróra ceangailte, ligfidh críochfoirt dhícheangal N-X ardvoltas chun dul isteach sa bhosca acomhal tánaisteach, ag dhó amach tánaisteach monatóireacht agus trealamh cosanta agus is cúis le timpiste sábháilteachta. Ní mór iontaofacht naisc chríochfoirt sheiceáil sula ndéantar an trealamh a choimisiúnú.
Níl, níl gá le sampláil agus tástáil ola tréimhsiúil. Feidhmíonn an t-aonad leictreamaighnéadach ag voltas íseal, agus a tá sraith iomlán de thástálacha séalaithe agus feidhmíochta críochnaithe roimh fhágáil an mhonarcha, ag cinntiú iontaofa feidhmíocht séalaithe. Cuirfidh sampláil ar an láthair isteach ar chothromaíocht brú inmheánach an trealaimh, rud a fhágann go mbeidh fadhbanna a d'fhéadfadh a bheith ann amhail titim ar leibhéal an ola, cur isteach taise, agus meath inslithe. Seiceálacha gnáthaimh amháin is gá sláine na rónta agus cobhsaíocht na bparaiméadar leictreach a fhíorú. Má tá paraiméadair neamhghnácha, déan teagmháil leis an monaróir le haghaidh tástála speisialaithe.
