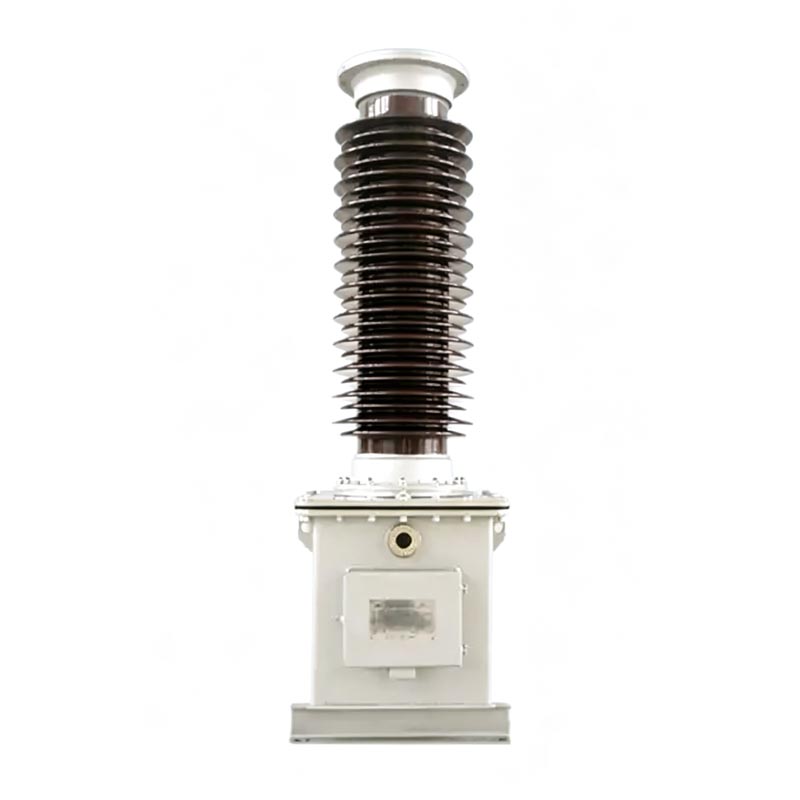

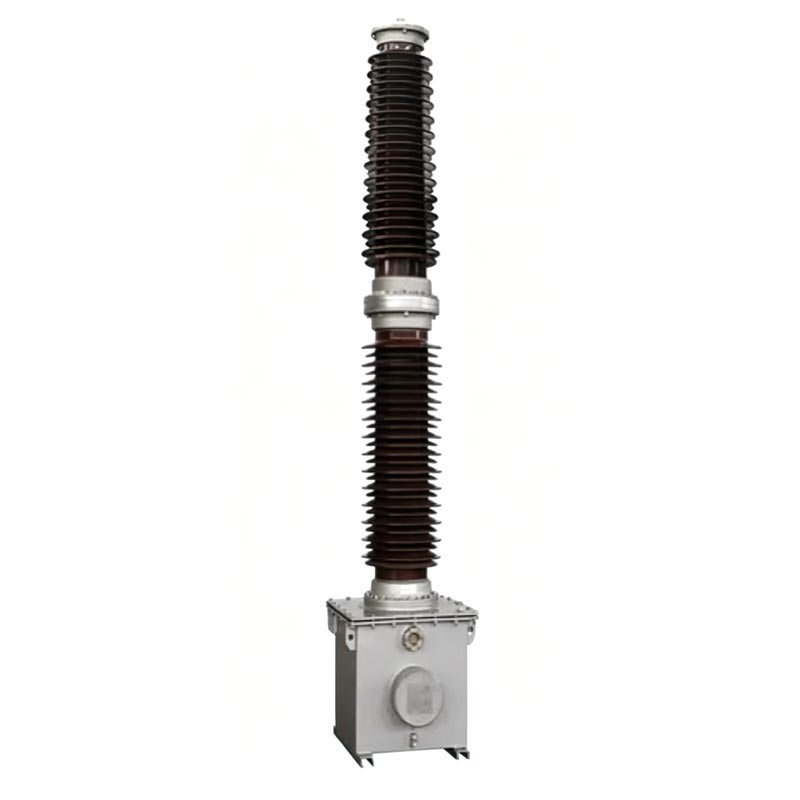

Trasfhoirmeoir Voltas Lasmuigh

Clúdaíonn Trasfhoirmeoir Voltas Allamuigh sraith Usune TYD gach leibhéal voltais ó 35kV go 220kV, ag athrú ardvoltais córais go dtí 100/√3 V nó 100 V comharthaí caighdeánacha íseal-voltais chun freastal ar riachtanais méadraithe fuinnimh, tomhas voltais, cosaint sealaíochta, agus fíorú sioncrónaithe greille. I gcomparáid le claochladáin voltas leictreamaighnéadacha traidisiúnta, tá cúpláil cumarsáide iompróra líne cumhachta ag an táirge seo freisin, ag seachaint saincheisteanna fearrais. A iomlán Tá struchtúr iontaofa, ag cinntiú oibriú sábháilte agus cobhsaí fadtéarmach na ngreillí cumhachta ardvoltais, rud a fhágann go bhfuil sé ina chroílár gléas tacaíochta le haghaidh tógáil greille cliste.

Trasfhoirmeoir Voltas Toilleora

TYD-35 (66, 110/220)kV-0.01 (0.02)

Treoracha Ginearálta

Míniú Samhail Táirge

Sainmhíníonn cóid mhúnla sraith TYD go soiléir paraiméadair táirge agus cásanna is infheidhme, ag éascú innealtóireacht roghnú agus suiteáil ar an láthair. Is iad seo a leanas na rialacha códaithe:

1. Struchtúr Múnla: TYD ① – ② ③

- TYD: Cód le haghaidh claochladán voltais capacitive
- ①: Voltas céime rátáilte an chórais (aonad: kV)
- ②: Toilleas rátáilte an roinnteora voltais (aonad: μF, roghnach 0.01μF, 0.02μF)
- ③: Cód iarmhír gné feidhme

2. Míniú ar Chód Iarmhír:

- H: Cineál truaillithe-resistant, oiriúnach do limistéir atá truaillithe go mór
- G: Cineál ard-airde, oiriúnach do limistéir os cionn 2000m ar airde
- F: Oiriúnach do chórais pointe neodrach nach bhfuil bunaithe go héifeachtach

Sampla Samhail 3.Typical

TYD110/√3-0.02FH, a léiríonn leibhéal voltais 110kV, toilleas rátáilte roinnteoir voltais de 0.02μF, oiriúnach do córais pointe neodrach neamh-éifeachtach faoi thalamh agus timpeallachtaí truaillithe Aicme D, claochladán voltas capacitive.

Feidhmeanna Croí

1.Precise Méadrú agus Voltas a Thomhas

Cumasaíonn sé sealbhú voltais ardchruinneas agus méadrú fuinnimh, ag cinntiú socrú cruinn ar an eangach chumhachta sonraí tomhaltais.

Cosaint Greille 2.Power agus Rialú Uathoibríoch

Soláthraíonn comharthaí voltas cobhsaí le haghaidh cosaint sealaíochta, rialú uathoibríoch greille cumhachta, agus sioncrónaithe fíorú, rud a chumasaíonn freagairt thapa ar lochtanna córais.

Cúpláil Cumarsáid Líne 3.Power

Feidhmíonn sé mar toilleoir cúplála le haghaidh cumarsáide iompróir líne cumhachta, ag baint amach tarchur comhartha líne cumhachta gan sreangú breise.

Caighdeáin Forghníomhaithe

Cloíonn próiseas táirgthe agus tástála iomlán an Trasfhoirmeora Voltais Lasmuigh go docht leis an náisiúnta caighdeáin údarásacha, a chomhlíonann sonraíochtaí glactha innealtóireachta go hiomlán:
- GB/T20840.1-2010 "Claochladáin Ionstraim - Cuid 1: Ceanglais Theicniúla Ghinearálta"
- GB/T20840.5-2013 "Claochladáin Ionstraim - Cuid 5: Ceanglais Theicniúla Forlíontacha maidir le Voltas Cumasach Trasfhoirmeoirí"
- GB/T19749-2005 "Toilleoirí Cúpláilte agus Roinnteoirí Voltais Acmhainne"

Coinníollacha Comhshaoil ​​is Infheidhme

Tá inoiriúnaitheacht comhshaoil den scoth ag an gClaochladán Voltais Lasmuigh agus féadann sé oibriú go cobhsaí faoi choimpléasc coinníollacha amuigh faoin aer. Is iad seo a leanas na paraiméadair chaighdeánacha infheidhme:
- Cásanna Suiteála: Oiriúnach le húsáid laistigh agus lasmuigh
- Teocht Chomhthimpeallach: -40 ℃ ～ + 45 ℃ (Is féidir coinníollacha speisialta a shaincheapadh agus a chaibidil)
- Uasluas Gaoithe: ≤150km/u
- Airde Rátáil: ≤2000m (Tá leagan ard-airde de chineál G in oiriúint d'airde níos airde)
- Tiús Icing: ≤10mm
- Rátála frith-thruaillithe: Aicme Caighdeánach D (achar creimthe ≥ 43.3mm/kV), Aicme E roghnach (achar sceite ≥ 53.7mm/kV)

Buntáistí Struchtúrtha Táirge

Glacann an tsraith Usune TYD CVT struchtúr modúlach comhtháite, comhdhéanta de dhá chuid lárnacha: voltas capacitive roinnteoir agus feiste leictreamaighnéadach. Tá an struchtúr láidir agus buan:

Roinnteoir Voltas Capacitive 1.High-neart

Úsáideann sé tréleictreach ilchodach scannán tanaí agus toilleora ardcháilíochta. Tá eilimintí toilleora iolracha ceangailte i sraith taobh istigh den bushing poircealláin, líonta i bhfolús le ola inslithe ard-chaighdeán. An go hiomlán tá struchtúr séalaithe feistithe le gléas cúitimh ola chun cobhsaíocht voltas inmheánach a choimeád, deireadh a chur le ola fadhbanna sceite agus taise. Cinntíonn an struchtúr tionóil bolt suiteáil áisiúil agus nasc slán.

Gléas Leictreamaighnéadach 2.Integrated

Áirítear leis claochladán idirmheánach ionsuite, imoibreoir cúitimh, agus damper imoibreora a sáithíonn go tapa, iad uile séalaithe laistigh d'umar cruach ola-líonadh. Tá sé réamh-chéile leis an roinnteoir íseal-voltais roimh fhágáil an mhonarcha, leithlisiú iomlán an chórais ola inslithe a chinntiú agus deireadh a chur le trasnaíocht fhrithpháirteach.

Dearadh 3.Safety Protection

Atá feistithe le damping tiomnaithe, talamh, agus críochfoirt tonnta iompróra le marcálacha soiléire. Il cosanta Coscann struchtúir go héifeachtach guaiseacha sábháilteachta amhail sceitheadh ardvoltais agus damáiste do threalamh tánaisteach.

Feidhm Innealtóireachta Cas

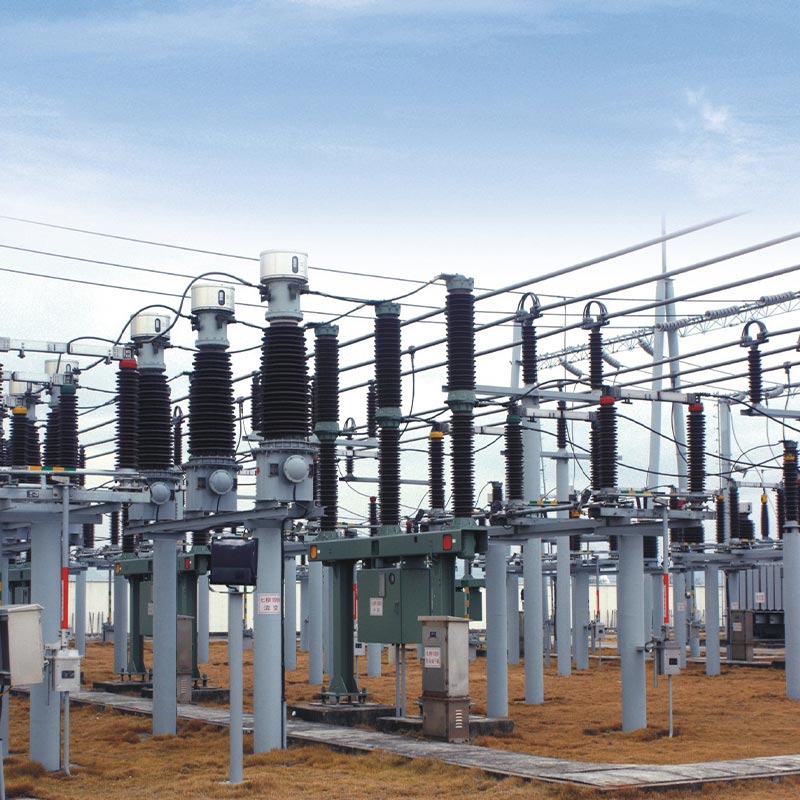

Mar sholáthraí ardchaighdeáin de threalamh CVT ardvoltais, tá claochladáin voltas sraith TYD Usune iarratas go rathúil ar phríomhthionscadal san athchóiriú greille cumhachta uirbeach 110kV i Zhoushan, Cúige Zhejiang. Tá an roghnaigh an tionscadal an tsamhail clasaiceach TYD110 / √3-0.02FH, oiriúnach do choinníollacha oibriúcháin casta an áitiúil limistéar cósta le truailliú trom agus pointe neodrach nach bhfuil talamh go héifeachtach.
D'fhulaing an trealamh bunaidh san fhostáisiún seo ó thomhas voltais éagobhsaí agus frith-chur isteach lag cumais. Tar éis CVTanna sraith Usune TYD a chur in ionad na CVTanna, tá an trealamh ag feidhmiú go cobhsaí ar feadh níos mó ná 3 bliana, méadrú cruinn agus aschur comhartha cobhsaí a chothabháil fiú i dtimpeallachtaí crua ar nós ard taise, spraeála salainn, agus gaotha láidre. Soláthraíonn sé seo tacaíocht iontaofa do chosaint sealaíochta fostáisiúin agus iompróir cumarsáide, feabhas a chur go héifeachtach ar iontaofacht na hoibríochta greille cumhachta réigiúnach, trealamh a laghdú rátaí teip, agus a fhíorú go hiomlán friotaíocht aimsire den scoth an táirge agus feidhmíocht friotaíochta truaillithe.

Sonraíochtaí Oibriúcháin agus Cothabhála

1. Paraiméadair Oibriúcháin Croí

- Oibriú fadtéarmach: 1.2 uair voltas rátáil (1.2Un)
- Ró-ualach gearrthéarmach: Is féidir leis oibriú ar feadh 30 soicind ag voltas 1.5Un
- Cineál F tiomnaithe: Is féidir leis oibriú go leanúnach ar feadh 8 uair an chloig ag voltas 1.9Un

2. Riachtanais Cothabhála Laethúla

- Seiceáil go rialta riocht séalaithe an trealaimh chun sceitheadh ​​ola inslithe a chosc;
- A chinntiú go nasc iontaofa críochfoirt taise d1 agus d2; tá cosc ​​dian ar oibriú ciorcad oscailte;
- Nuair nach bhfuil siad nasctha le trealamh iompróra, ní mór críochfoirt N agus X a bheith gearrchiorcadúil go hiontaofa;
- Tá sé toirmiscthe boltaí séalaithe agus struchtúir séalaithe poll a líonadh ola a dhí-chomhthionól go neamhúdaraithe;
- Níl gá le gnáth-shampláil ola agus tástáil ar an aonad leictreamaighnéadach chun guaiseacha sábháilteachta de bharr ola a sheachaint titeann leibhéal.

Toisí an táirge.

Tagairt Tionscadail

Tionscadal Seoladh Roicéid Cas-spás

Tuarascáil Tástála

CCanna

C1: Cad iad na croíthástálacha is gá a dhéanamh sula ndéantar CVT sraith Usune TYD a choimisiúnú?

Ní mór trí chroíthástálacha a dhéanamh de réir an chaighdeáin DL/T596-1996: Ar dtús, an toilleas agus an tréleictreach ní mór caillteanas an roinnteora toilleora a thástáil, agus an luach toilleas ag imeacht ón ainmchlár faoi ≤2% agus an tadhlaí caillteanas tréleictreach ≤0.002. Sa dara háit, ní mór friotaíocht inslithe an aonaid leictreamaighnéadach a thástáil ag baint úsáide as a 2500V megahmmeter, le friotaíocht inslithe gach críochfoirt go talamh ≥500MΩ. Sa tríú háit, an calabrú cruinneas Éilíonn tástáil uillinn na stiúir ardvoltais a mhéadú chun cur isteach toilleas strae a laghdú agus a chinntiú cruinneas tomhais.

C2: Cad iad na príomh-réamhchúraimí maidir le suiteáil an Trasfhoirmeora Voltais Lasmuigh ar an láthair?

Gcéad dul síos, is sraith meaitseála é an roinnteoir toilleora agus an gléas leictreamaighnéadach agus ní mór iad a shuiteáil de réir an uimhreacha ainmchláir; ní féidir iad a mhalartú go treallach. Sa dara háit, poill ardaithe an aonaid leictreamaighnéadacha ní mór umar ola a úsáid le haghaidh ardaitheoir; tá cosc ar an muinchille poircealláin toilleora a ardú chun trealamh a chosc damáiste. Sa tríú háit, ní mór an bunús a shocrú le boltaí ard-neart M20, agus ní mór tilt iomlán an trealaimh nach mó ná 2/1000mm. Ceathrú, cinntigh go bhfuil an críochfort X suite go hiontaofa agus go bhfuil an críochfort damping slán ceangailte chun damáiste trealaimh a sheachaint.

C3: Cad iad na cásanna a bhfuil na samhlacha iarmhír H, G, agus F oiriúnach dóibh?

Is é H an cineál frith-thruaillithe, atá oiriúnach do thimpeallachtaí atá truaillithe go mór agus an-chreimneach ar nós ceantair chósta agus mianaigh thionsclaíocha; Is é G an cineál ard-airde, optamaithe le haghaidh ard-airde, íseal-voltais agus teocht íseal timpeallachtaí, atá oiriúnach do cheantair os cionn 2000m; Is é F an cineál córas-oiriúnaitheach, atá deartha go sonrach le haghaidh pointe neodrach córais chumhachta nach bhfuil bunaithe go héifeachtach, le lamháltas overvoltage níos láidre, oiriúnach le haghaidh greille cumhachta speisialta coinníollacha oibriúcháin.

Neart Monarcha agus Ráthaíocht Seirbhíse

Is monarcha trealaimh ghairmiúil ardvoltais leictreach é Zhejiang Usune Electric a chomhtháthaíonn T&F, táirgeadh, agus díolacháin. Le blianta de thaithí i réimse an claochladáin ardvoltais, tá córas táirgthe iomlán aige agus próisis iniúchta cáilíochta déine. Tá gach táirge TYD tar éis tástáil chaighdeánach náisiúnta a rith, ag cinntiú cobhsaí feidhmíocht agus cost-éifeachtúlacht ard. Is féidir táirgí caighdeánaithe agus réitigh saincheaptha a sholáthar de réir leibhéil éagsúla voltais, coinníollacha comhshaoil, agus ceanglais eangaí cumhachta, ag soláthar ardvoltais iontaofa trealamh tacaíochta do thionscadail chumhachta domhanda.
