Trasfhoirmeoir Reatha Lasmuigh

Is trealamh lárnach tacaíochta ardvoltais ó Zhejiang Yousen é an claochladán reatha capacitive LB6-110kV. Leictreach. Tá sé deartha go sonrach le haghaidh coinníollacha oibriúcháin casta lasmuigh, agus tá páipéar ola séalaithe go hiomlán aige struchtúr inslithe ola-tumtha, voltas oibriúcháin rátáilte de 110kV, voltas oibriúcháin uasta de 126kV, agus tá ag luí le greillí cumhachta AC 50Hz/60Hz, a chomhlíonann riachtanais oibríochtúla pointe neodrach nach bhfuil bunaithe go héifeachtach córais.

Comhtháthaíonn an táirge seo feidhmeanna tomhais agus cosanta, atá feistithe le foirceannadh méadraithe 0.2-aicme agus 0.5-aicme agus foirceannadh cosanta 5P/10P. Tacaíonn sé le cóimheasa dé-chlaochlaithe le haghaidh athrú sraithe agus nasc comhthreomhar, le clúdach príomhshrutha de 2×50A–2×1000A agus aschur tánaisteach 1A/5A. Déantúsaíocht bheachtais a úsáid próisis i monarcha creidiúnacha, tá inoiriúnaitheacht comhshaoil den scoth ag an táirge: is é an múnla caighdeánach oiriúnach le haghaidh airde faoi bhun 1000m, agus is féidir leis an tsamhail ard-airde GYW oibriú go cobhsaí ag airde 4000m. Tá sé go forleathan a úsáidtear i bhfostáisiúin uirbeacha agus tuaithe, i soláthar cumhachta tionscail agus mianadóireachta, agus i gcásanna nua giniúna cumhachta.

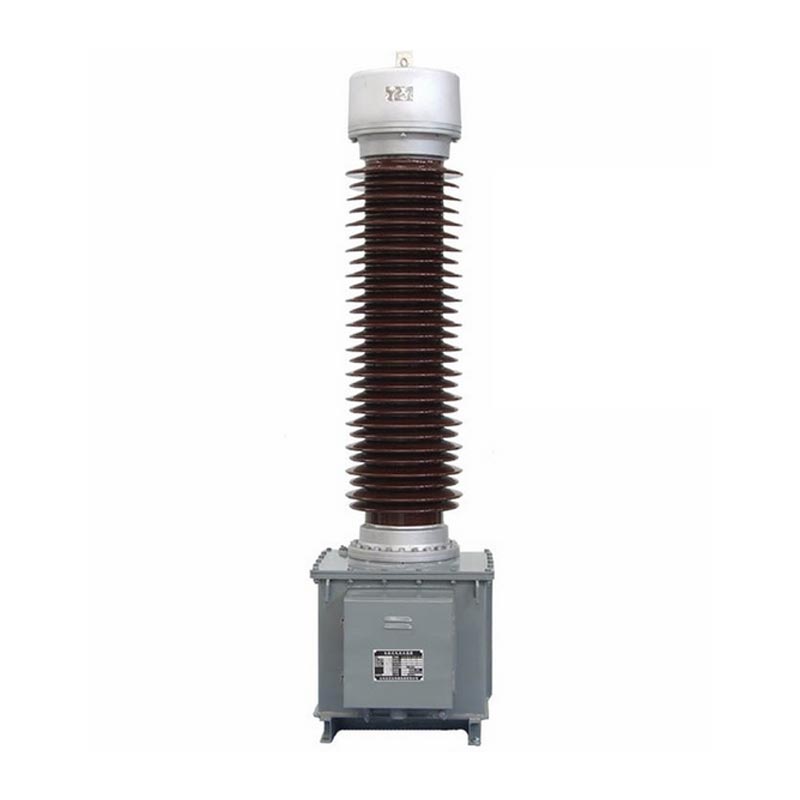

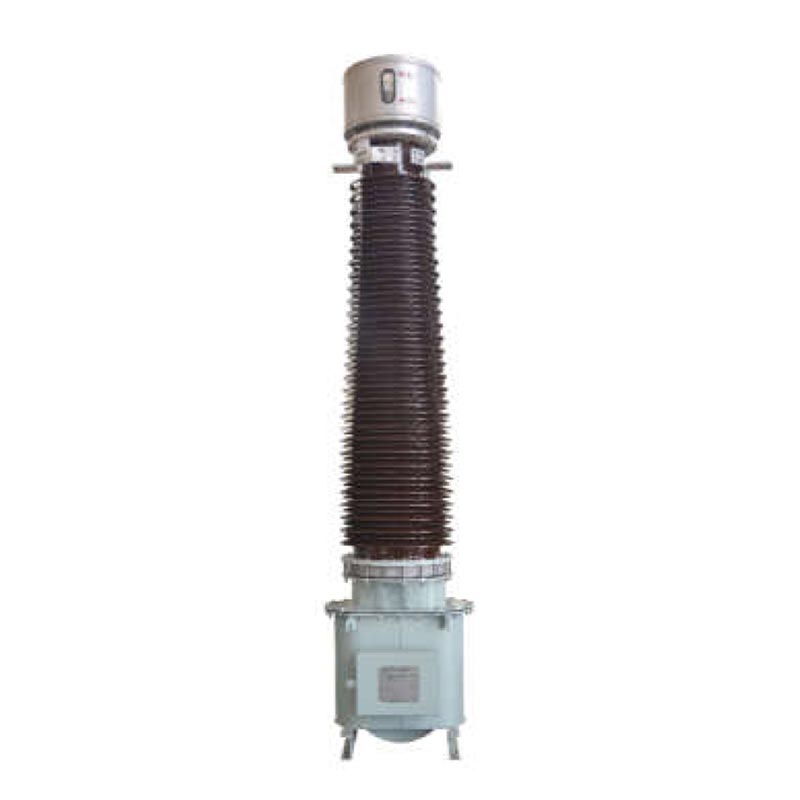

LB6-110kV Trasfhoirmeoir reatha capacitive

Míniú Múnla agus Coinníollacha Úsáide

1. Míniú Paraiméadar Múnla

Is é an uimhir mhúnla iomlán don Trasfhoirmeoir Reatha Allamuigh ná LB6-110kV P/P/P/0.5ab/c, roinnte ina thrí chroílár sainmhínithe:
- Múnla Bunúsach: Léiríonn L an claochladán reatha, léiríonn B le leibhéal cosanta, léiríonn 6 sraithuimhir deartha, Léiríonn 110 leibhéal voltais rátáilte, agus is ionann W2 agus cumraíocht frith-thruaillithe tánaisteach.
- Teaglaim Beachtais: ceithre shraith de foirceannadh tánaisteacha ionsuite, lena n-áirítear foirceannadh méadraithe amháin 0.5-aicme agus trí foirceannadh cosanta P-aicme, ag tacú le teaglaim bheachtais éagsúla chun oiriúnú do mhéadrú éagsúla agus ceanglais bheachtais cosanta.
- Cóimheas Reatha: Marcáilte 2 * a/c, ag tacú le hathrú cóimheasa dé. Is é an cóimheas a/c nuair a bheidh an coimeádán ola barr tá cónascaire seachtrach ceangailte i sraith, agus 2 * a/c nuair atá sé ceangailte go comhthreomhar. Ceadaíonn sreangú ar an láthair go héasca ag lascadh.

2. Coinníollacha Caighdeánacha Oibriúcháin

- Teocht Chomhthimpeallach: Uasmhéid +40 ℃, Íosta -25 ℃, Uasmhéid Laethúil +30 ℃; Is féidir le coinníollacha teocht ultra-íseal a shaincheapadh agus a chaibidil.
- Airde Suiteáil: Cineál caighdeánach ≤1000m; Cineál Airde LB6-110 GYW ≤4000m.

Gnéithe Struchtúrtha Táirge

1.Winding agus Struchtúr Inslithe

Glacann an foirceannadh bunscoile struchtúr U-chruthach. Úsáideann sonraíochtaí 2×400A agus thíos copar cothrom páipéar-inslithe sreang, cé go n-úsáideann sonraíochtaí 2 × 500A–2 × 1000A feadáin alúmanaim leathchiorclach le lobed dúbailte. Úsáideann an croí a próiseas inslithe capacitive ola-pháipéir, le páipéar cábla ardvoltais timfhilleadh an príomh-insliú. Sraitheanna iolracha Cruthaíonn sciath toilleora réimse leictreach aonfhoirmeach, agus an ciseal istigh ceangailte le voltas ard agus an taobh amuigh ciseal bunaithe, feabhas suntasach ar shábháilteacht inslithe. Tá an foirceannadh bunscoile roinnte ina dhá chuid le ceithre críochfoirt, ag nascadh leis an umar ola barr le haghaidh athrú cóimheas éasca.

Dearadh Cosanta 2.Sealed

Tá expander miotail suiteáilte ar an mbarr chun cúiteamh a dhéanamh go huathoibríoch ar athruithe ar an toirt ola inslithe de bharr éagsúlachtaí teochta, aer a leithlisiú agus aosú ola a chosc mar gheall ar thaise, rud a leathnaíonn saolré an trealaimh. Tá fuinneog breathnóireachta leibhéal ola ionsuite ag an expander chun monatóireacht a dhéanamh ar an leibhéal ola i bhfíor-am. Gach tánaisteach tá críochfoirt agus críochfoirt sciath príomhúla ceangailte go lárnach leis an mbosca acomhal umar ola, ag cinntiú sreangú caighdeánaithe agus cumas láidir frith-chur isteach.

Struchtúr Suiteáil 3.Safe

Tá an umar ola táthaithe ó phlátaí cruach ardchaighdeáin, le poill ardaithe réamh-druileáilte ag an mbun le haghaidh cobhsaí ardú foriomlán. Tá an bosca acomhal agus an umar ola feistithe le boltaí talún tiomnaithe chun a chinntiú go bhfuil siad iontaofa an foirceannadh tánaisteach agus an t-aonad iomlán a bhunú. Gnéithe an táirge dearadh polaraíocht laghdaithe; nuair bunscoile téann sruth P1 isteach agus amach P2, tá sruth tánaisteach aschuir trí S1/S2/S3, ag teacht le sreangú caighdeánach tionscail loighic agus coimisiúnú ar an láthair a éascú.

Príomhpharaiméadair Theicniúla

1. Paraiméadair Leictreacha Bunúsacha

- Voltas Oibriúcháin Rátáilte: 110kV; Voltas Oibriúcháin uasta: 126kV
- Minicíocht Rátáil: 50/60Hz; Polarity: Polarity Subtractive
- Reatha Bunscoile Rátáilte: 2×50A～2×1000A (Sonraíochtaí iolracha ar fáil)
- Reatha Tánaisteach Rátáilte: 1A, 5A
- Acmhainn Aschuir Thánaisteach: 15VA ～50VA (cóimheas oiriúnaitheach le claochladán)

2. Caighdeáin Earráide Cruinneas

- Aicme Méadraithe (0.2/0.5): Earráid reatha ±0.2% ～ ±1.5%, difríocht chéim 10′ ～90′, ag freastal ar fhuinneamh ardchruinneas riachtanais méadraithe.
- Aicme Cosanta (5P/10P): earráid reatha ranga 5P ≤±1%, earráid ilchodach ≤5%; Earráid ilchodach rang 10P ≤10%, oibriú cosanta iontaofa i gcás locht ar an gcóras.

3. Paraiméadair Voltais agus Inslithe a sheasamh

- Minicíocht Chumhachta a Sheanann Voltas: 185kV/1min do chiorcaid phríomha agus thánaisteacha agus don talamh; 3kV/1 nóiméad le haghaidh ciorcaid tánaisteacha agus go talamh; 5kV/1 nóiméad le haghaidh sciath príomhúil go talamh. Tástáil tirim inslithe seachtrach: 230kV; fliuch tástáil: 185kV.
- Lightning Impulse Withstand Voltage: Insliú inmheánach 450kV; Cineál frith-thruaillithe ard-airde GYW2 suas go dtí 560kV.
- Fad Creepage: Cineál caighdeánach ≥16mm/kV; cineál frith-thruaillithe suas le ≥31mm/kV, oiriúnach do thimpeallachtaí crua mar limistéir chósta, truailliú tionsclaíoch, agus airde arda.

4. Paraiméadair Cobhsaíochta Gearrchiorcad

Léiríonn an trealamh feidhmíocht cobhsaíochta teirmeach agus dinimiciúil den scoth. Le haghaidh sonraíochtaí 300-600A, an is féidir le sruth cobhsaíochta teirmeach gearr-ama 31.5-45kA a bhaint amach, agus is féidir leis an sruth cobhsaíochta dinimiciúil 80-115kA a bhaint amach, atá in ann borrthaí srutha gearrchiorcaid mheandracha a sheasamh agus damáiste trealaimh a chosc.

Cás Feidhmchláir sa saol fíor

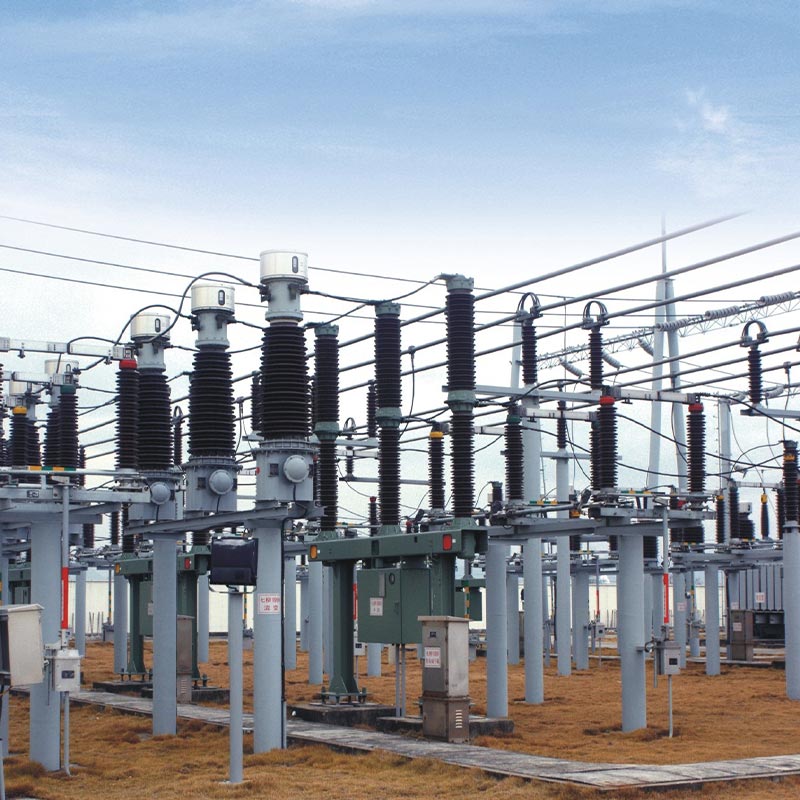

Cuireadh an Trasfhoirmeoir Reatha Allamuigh Usune LB6-110kV i bhfeidhm go rathúil ar uasghrádú fostáisiúin greille cumhachta 110kV tionscadal in Oirthear na Síne, ag athsholáthar trealaimh atá as dáta agus ag réiteach fadhbanna cosúil le cruinneas íseal, droch-aimsir friotaíocht, agus cothabháil go minic.

Tá an tionscadal suite i bpáirc thionsclaíoch fo-uirbeach, limistéar arb é is sainairíonna ann ar feadh na bliana taise agus beag. truailliú tionsclaíoch, ag soláthar cumhachta do chuideachtaí déantúsaíochta iolracha. Roghnaigh an tionscadal an LB6-110kV GYW múnla ard-airde frith-thruaillithe (teaglaim cruinneas 2 × 300/5A, 5P30/5P30/0.5S/0.2S). Tar éis níos mó ná dhá bhliain d'oibriú cobhsaí, cinntíonn na foirceannadh ardchruinneas 0.2S/0.5S méadrú cruinn d'úsáideoirí tionsclaíocha, agus cuireann foirceannadh ilchosanta ar chumas freagairt thapa ar luaineachtaí greille agus ar lochtanna beaga gearrchiorcaid, ag baint amach náid turais bhréagacha agus náid teipeanna le turas. Cosnaíonn an struchtúr iomlán séalaithe go héifeachtach taise agus ábhar salaithe creimeadh, gan aon sceitheadh ola nó saincheisteanna ag dul in aois inslithe, ag laghdú an t-ualach oibre cothabhála ina dhiaidh sin ag níos mó ná 60%, ag fíorú go hiomlán cobhsaíocht agus iontaofacht an táirge faoi choinníollacha oibriúcháin dian.

Cuma LB 6 - 110 kV agus toisí suiteála

Tagairt Tionscadail

Tionscadal Seoladh Roicéid Cas-spás

Tuarascáil Tástála

CCanna

C1: Conas aistriú idir cóimheasa dé-srutha ar an láthair?

Níl gá le díchóimeáil trealaimh. Níl ach cumraíocht sreangú na gcónascairí seachtracha ar an mbarr ola coigeartú de dhíth caomhnóir. Is é an bunchóimheas a/c an nasc sraithe de na foirceannadh príomhúla; nasc comhthreomhar mar thoradh ar dhá oiread an phríomhchóimheas srutha 2*a/c. Seoltar an trealamh go comhthreomhar de réir réamhshocraithe; go simplí a leanúint an léaráid sreangú le haghaidh athrú tapa gan cur isteach ar insliú nó saolré an trealaimh.

C2: Cé na cásanna atá oiriúnach do mhúnlaí éagsúla inslithe agus frith-thruaillithe?

Tá cineál caighdeánach (≥16mm/kV) oiriúnach do limistéir machairí le timpeallachtaí maith faoi bhun 1000m; W cineál frith-thruaillithe (≥20mm/kV) oiriúnach do chásanna truaillithe tionsclaíochta uirbeacha agus ginearálta; Cineál frith-thruaillithe ard-airde GYW (≥25mm/kV) oiriúnach do limistéir ard-airde faoi bhun 4000m; Tá cineál feabhsaithe GYW2 (≥31mm/kV) deartha le haghaidh foircneacha coinníollacha cosúil le spraeála salann cósta, truailliú tionsclaíoch trom, agus airde ultra-ard, ag tairiscint níos láidre feidhmíocht inslithe frith-aging.

C3: Cad iad na gnéithe cothabhála lárnacha don Trasfhoirmeoir Reatha Lasmuigh?

Ar an gcéad dul síos, tá cosc ​​​​dian ar oibriú ciorcad oscailte tánaisteach chun rioscaí ionduchtaithe ardvoltais a sheachaint. Dara, an ní féidir struchtúr séalaithe a dhíchóimeáil go treallach; is féidir oibriú saor ó chothabháil faoi ghnáth coinníollacha. Sa tríú háit, ba cheart caillteanas tréleictreach agus friotaíocht inslithe a thástáil go bliantúil, agus ní mór na sonraí a bheith ann go bunúsach comhsheasmhach le luachanna an mhonarcha. Ceathrú, ba cheart leibhéil ola a sheiceáil go séasúrach, agus cáilithe ba chóir ola claochladáin a chur leis go pras nuair a bhíonn an leibhéal ola íseal.

Buntáistí Táirge agus Achoimre

Claochladán Reatha Allamuigh sraith Usune LB6 110kV / 126kV, lena dhearadh caighdeánaithe, a fheidhmíocht chobhsaí, agus inoiriúnaitheacht láidir comhshaoil, réitíonn na pointí pian de threalamh traidisiúnta, mar shampla claonadh chun taise, dul in aois ola éasca, agus cumais frith-bréanaithe lag. Is féidir le cóimheas solúbtha agus cruinneas teaglaim freastal ar an riachtanais dhifreáilte méadrú greille cumhachta, cosaint sealaíochta, agus monatóireacht cumhachta tionsclaíoch. Mar chaighdeán ard trealamh ardvoltais a tháirgtear i monarcha cáil na Síne, soláthraíonn sé an-iontaofa, éifeachtach ó thaobh costais, agus réitigh ísealchothabhála do thionscadail chumhachta domhanda, rud a fhágann gur soláthraí iontaofa é do chuideachtaí greille cumhachta agus conraitheoirí innealtóireachta.
