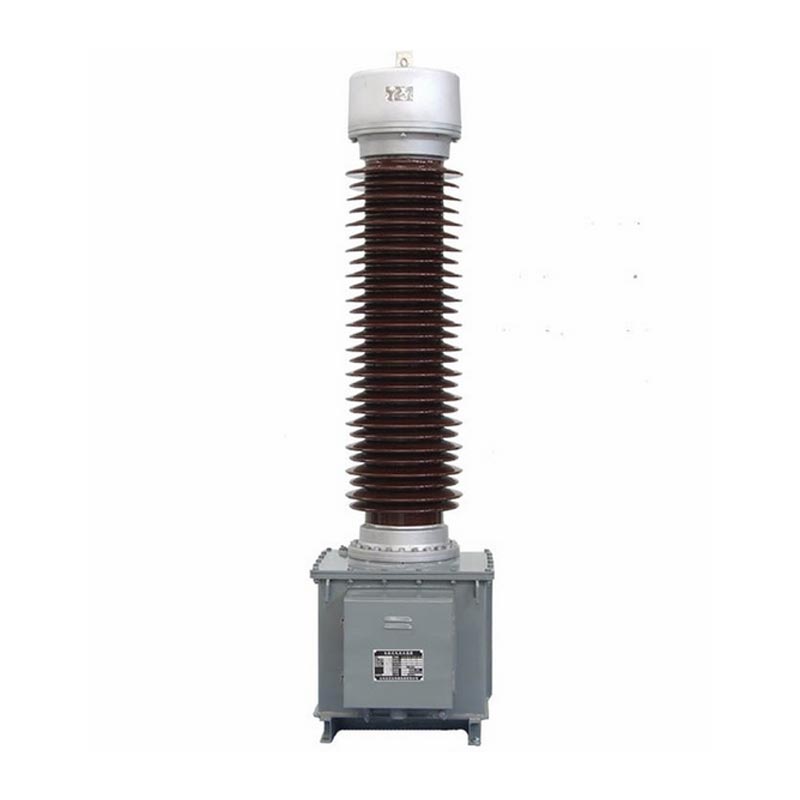

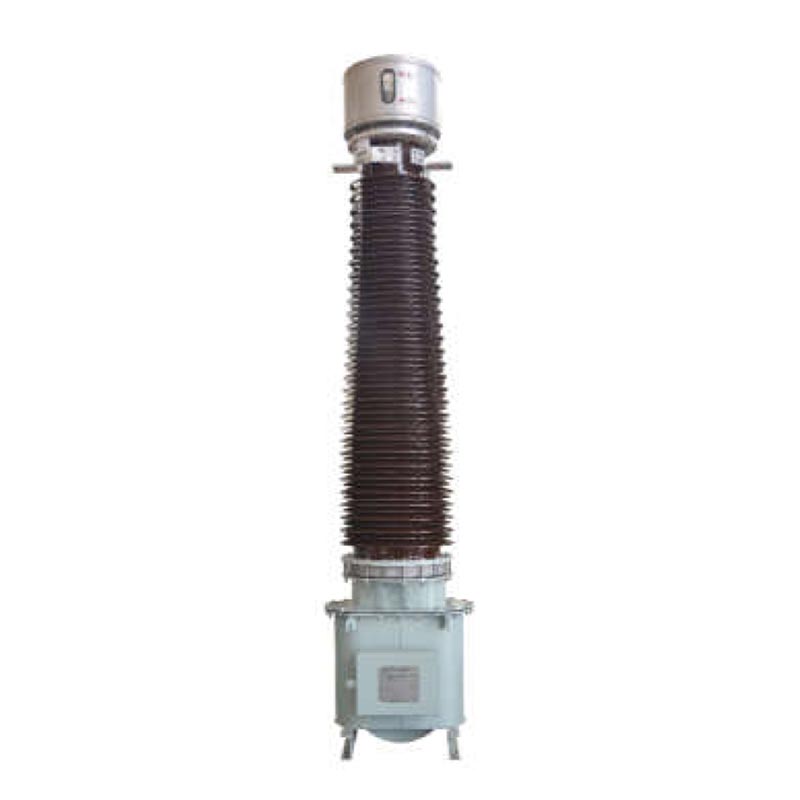

Is gléas braite sruth ard-chruinneas lasmuigh é an Trasfhoirmeoir Reatha Usune LB6-110 kV atá oiriúnaithe do chumhacht meánach agus ardvoltais greillí. Glacann sé struchtúr modúlach agus dearadh foirceannadh tánaisteach ilghrúpa. Is féidir an modh sreangú a choigeartú trí plátaí nasctha seachtracha sa choimeádán ola barr, rud a chuireann ar chumas aistriú solúbtha idir cóimheasa dé-srutha a chomhlíonadh riachtanais braite reatha agus cosaint locht na gcoinníollacha oibriúcháin éagsúla.
Comhlíonann an táirge seo caighdeán náisiúnta GB/T20840.2-2014 agus caighdeáin idirnáisiúnta leictriteicniúla IEC. é áirítear samhlacha caighdeánacha, ard-airde, agus truaillithe-resistant, a thairgeann tomhas agus cosaint den scoth cruinneas. Oiriúnach do ghnáthchoinníollacha agus do dhálaí crua lasmuigh araon, is trealamh tacaíochta príomhshrutha é córais tarchurtha agus dáileacháin cumhachta 110kV intíre.
Is é an tsamhail táirge iomlán ná LB6-110kV (teaglaim cruinn + cóimheas reatha), le deighilt shoiléir agus chaighdeánaithe
mínithe:
- Múnla Bunúsach: L le haghaidh claochladán reatha, B le haghaidh leibhéal cosanta, 6 le haghaidh sraithuimhir dearaidh, 110 le haghaidh voltas rátáil
110kV, W2 le haghaidh dearadh tánaisteach frith-thruaillithe
- Teaglaim Aicme Cruinneas: Tacaíonn sé le teaglaim foirceannadh iolracha mar P/P/P/0.5 agus P/P/0.2, lena n-áirítear 0.2/0.5
foirceannadh méadraithe leibhéal agus foirceannadh cosanta leibhéal 5P/10P, ag cothromú méadrú ardchruinneas agus locht iontaofa
cosaint.
- Sonraíocht an Chóimheas Reatha: Marcáilte mar 2 * a/c, tacaíonn sé le hathrú cóimheas srutha dé, is é a/c an nasc sraithe,
Tá nasc comhthreomhar 2 * a/c, clúdaíonn sruth príomhúil 2×50A~2×1000A, is é an sruth tánaisteach 1A/5A sonraíocht iomlán
- Teocht Chomhthimpeallach: Oiriúnach do choinníollacha oibriúcháin ó -25 ℃ go +40 ℃, le teocht uasta laethúil de +30 ℃.
Is féidir ceanglais teocht ultra-íseal a shaincheapadh agus a chaibidil.
- Airde: Múnla caighdeánach oiriúnach d'airde ≤1000m; Múnla ard-airde GYW oiriúnach d'airde ≤4000m.
- Inoiriúnaitheacht Chomhshaoil: Is féidir fad fánaíochta a roghnú ó 16mm/KV go 31mm/KV, oiriúnach do chásanna éagsúla
lena n-áirítear traidisiúnta, cosaint creimthe cósta, agus feidhmeanna ard-airde frith-bréanaithe.
Fostaíonn teicneolaíocht inslithe páipéar ola capacitive, le páipéar cábla ardvoltais ag clúdach an chroí foirceannadh príomhúil. Tá ciseal sciath toilleora ilchiseal aige, agus an ciseal istigh ceangailte le voltas ard agus an taobh amuigh ciseal bunaithe, a eascraíonn i dáileadh réimse leictreach aonfhoirmeach agus feabhas suntasach ar shábháilteacht inslithe corrlach.
Tá struchtúr U-chruthach ag an bhfoirceannadh bunscoile. Úsáideann múnlaí 2 × 400A agus thíos sreangán copar cothrom fillte páipéir, agus úsáideann samhlacha 2×500A~2×1000A feadáin alúmanam leathchiorclach dúbailte, ag soláthar cumas iompair reatha láidir. Tá an Tá an foirceannadh roinnte ina dhá chuid le ceithre chríochfort, rud a cheadaíonn aistriú solúbtha idir cóimheasa dé-srutha.
Tá umar leathnú miotail suiteáilte ag an mbarr chun cúiteamh a dhéanamh go huathoibríoch ar leathnú agus ar chrapadh toirt ola claochladáin de bharr athruithe teochta, é a leithlisiú ón aer inmheánach agus seachtrach, a chosc taise agus dul in aois ola, agus saolré trealaimh a leathnú.
Éascaíonn poill ardaithe réamh-druileáilte ag bun an umair ardú trealaimh; Cinntíonn boltaí talún iolracha talamh iontaofa an trealaimh agus na foirceannadh tánaisteacha; tá an bosca acomhal feistithe le teanntáin tiomnaithe do sreangú caighdeánaithe agus sábháilte.
Voltas oibriúcháin rátáilte 110kV, voltas oibriúcháin uasta 126kV, minicíocht rátáilte 50Hz, tá polaraíocht dealaitheach.
Insliú inmheánach príomhúil go tánaisteach agus talamh 185kV/1min, tánaisteach go talamh 3kV/1min; insliú seachtrach voltas tástála tirim 230kV, voltas tástála fliuch 185kV, impulse tintreach frith-thruaillithe ard-airde voltas sheasamh sroicheann buaic 560kV.
Earráid méadraithe grád 0.2/0.5, difríocht chéim íosta, freastal ar riachtanais méadraithe ardchruinneas; ilchodach íseal earráid maidir le leibhéal cosanta 5P/10P, rud a chumasaíonn freagairt mhear ar shruthanna locht greille.
Cobhsaíocht theirmeach reatha 5.3KA ~ 45KA, cobhsaíocht dhinimiciúil reatha 13KA~115KA, in ann greille a sheasamh tionchair ghearrchiorcaid agus cobhsaíocht láidir oibriúcháin á léiriú.

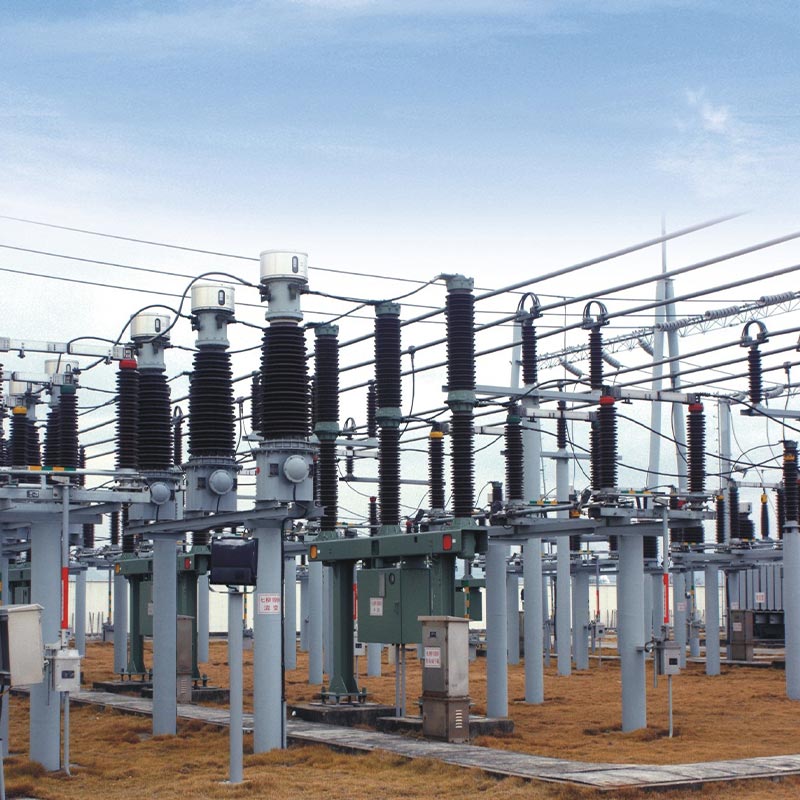

Cás: Tionscadal Uasghrádú Fostáisiúin Uirbeach Zhejiang 110kV
In 2024, bhí mórcheannach 32 Usune i gceist le tionscadal uasghrádaithe fostáisiúin 110kV fo-uirbeach Zhejiang Jiaxing LB6-110kV-2×300/5 (5P30/5P30/0.5) claochladáin reatha. Lonnaithe i mbraisle tionsclaíoch le ualach mór luaineachtaí, bhí cruinneas méadraithe an-ard agus íogaireacht chosanta ag teastáil don tionscadal. Tar éis coimisiúnaithe, is féidir leis an trealamh sonraí reatha bus a bhailiú go cruinn, rud a chumasaíonn monatóireacht ualaigh fíor-ama agus triseáil locht tapa. Léiríonn sonraí oibriúcháin bliantúla go bhfuil an earráid méadraithe i bhfad faoi bhun na teorann caighdeánach náisiúnta, agus an chosaint tá na gníomhartha cruinn agus iontaofa, rud a réitíonn go hiomlán míchruinneas méadraithe trealaimh níos sine.
Roimh an tsuiteáil, tá gá le hiniúchadh amhairc chun deireadh a chur le lochtanna cosúil le bushings poircealláin damáiste, ola sceitheanna, agus paraiméadair ainmchláir nach bhfuil comhoiriúnach; a fhíorú go bhfuil an leibhéal ola expander ag teacht leis an teocht chomhthimpeallach, agus cuir ola claochladáin cáilithe (neart leictreach ≥45kV) má tá an leibhéal ola íseal.
Ní mór an trealamh a iompar agus a ardú go hingearach ar feadh an phróisis iomláin, le huillinn tilt iompair ≤15°. Ní cheadaítear ardaitheoir ach amháin trí na poill ardaithe ag bun; strus ar na bushings poircealláin agus ola caomhnóir Tá cosc dian. Is é an fórsa teanntachta uasta cothrománach ag an gcríochfort príomhúil P1 ná ≤2000N, agus ag P2 tá sé ≤3000N; ní mór an comhlacht trealaimh agus an ciseal sciath a bheith bunaithe go hiontaofa chun sábháilteacht oibriúcháin a chinntiú.
Le linn na hoibríochta, ní mór an foirceannadh tánaisteach a bheith oscailte-chiorcaid chun rioscaí ardvoltais agus damáiste trealaimh a sheachaint. Ní gá cothabháil a dhéanamh ar an struchtúr iomlán séalaithe faoi ghnáthchoinníollacha oibriúcháin. Seiceáil glaineachta an bushing poircealláin agus leibhéal ola ráithiúil. Má dhéantar damáiste don séala nó má tá an insliú tais, cuir an t-aonad ar ais chuig an mhonarcha le haghaidh triomú i bhfolús agus athsholáthar ola láithreach.
Ní mór an Trasfhoirmeoir Reatha 110 kV a stóráil i dtimpeallacht thirim, dea-aeráilte, ag seachaint solas díreach agus báisteach. Bun na ba chóir go mbeadh an umar ola ar a laghad 50 mm os cionn na talún, agus ba cheart go mbeadh an teocht stórála -30 ℃ ar a laghad. Tar éis ba cheart bliain amháin stórála, friotaíocht inslithe agus comhéifeacht caillteanais tréleictreach a thástáil go tréimhsiúil. Má tá an peels péint tar éis stórála fada, ba chóir athphéinteáil a dhéanamh go pras.

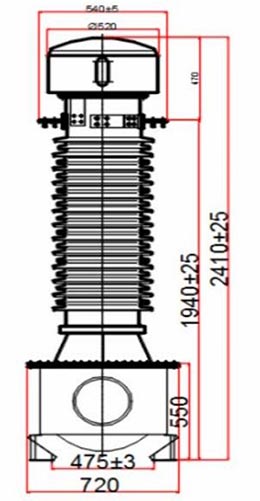

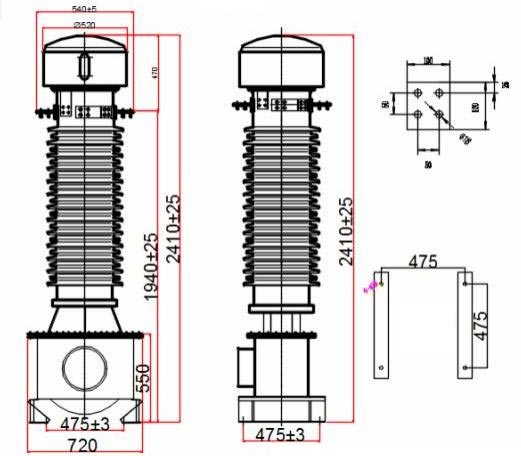

Cuma LB 6 - 110 kV agus toisí suiteála
Ní gá aon trealamh a athsholáthar. Níl ort ach modh sreangú an chónascaire seachtrach a choigeartú ar an mbarr ola caomhnóir: nuair a bhíonn na foirceannadh príomhúla ceangailte i sraith, is é a/c an cóimheas bunsrutha; nuair ceangailte i comhthreomhar, tá sé dúbailte an cóimheas reatha 2*a/c. Tá an oibríocht simplí agus níl aon trealamh speisialaithe ag teastáil, inoiriúnaithe le coinníollacha ualaigh éagsúla, ag laghdú costais athsholáthair trealaimh go héifeachtach.
Tá an croífheidhmíocht leictreach céanna ag na trí mhúnla, agus tá leas iomlán a bhaint as struchtúracha sainoiriúnaithe cásanna: ① Tá an múnla caighdeánach oiriúnach do thimpeallachtaí traidisiúnta suas le 1000m ar airde, le creepage fad 16mm/KV; ② Tá múnla frith-thruaillithe W2 oiriúnach do limistéir chósta agus truaillithe tionsclaíocha, le a fad creepage de 20mm/KV agus friotaíocht creimeadh agus truaillithe feabhsaithe; ③ Is é an tsamhail ard-airde GYW oiriúnach do limistéir ard-airde suas le 4000m, le fad creepage uasta de 31mm / KV, agus is féidir leis an aer íseal a sheasamh brú agus timpeallachtaí láidir radaíochta ultraivialait.
Gcéad dul síos, ní mór an foirceannadh tánaisteach a oibriú faoi ualach nó gearrchiorcad; tá cosc dian ar chiorcaid oscailte chun briseadh ardvoltais agus tionóiscí díobhála pearsanta a chosc. Sa dara háit, cinntigh talamh iontaofa an acomhal bosca agus bolt bun an umar ola, agus go gcomhlíonann an sreang talún sonraíochtaí chun statach a sheachaint tógáil leictreachais. Ar an tríú dul síos, le linn gnáthoibriú, díchóimeáil an struchtúr séalaithe agus sampláil treallach toirmiscthe. Déan tástáil rialta ar chaillteanas tréleictreach agus ar shonraí urscaoilte páirteach chun feidhmíocht inslithe cobhsaí a chinntiú.
Mar mhonaróir gairmiúil agus soláthraí trealaimh chumhachta ardvoltais sa tSín, tá buntáistí suntasacha ag baint le Claochladán Reatha LB6-110 kV Usune Electric: táirgeadh monarcha caighdeánaithe, ag cloí go docht le baile agus idirnáisiúnta caighdeáin tionscail, ag cinntiú cruinneas cobhsaí agus inoiriúnaitheacht láidir comhshaoil; agus séalaithe go hiomlán, dearadh saor ó chothabháil, ag laghdú go mór costais oibríochta agus cothabhála ina dhiaidh sin. Soláthraíonn an chuideachta a seirbhís aon-stad lena n-áirítear roghnú agus saincheaptha, treoir theicniúil, suiteáil ar an láthair, agus iar-díolacháin cothabháil. Is féidir paraiméadair a bharrfheabhsú de réir riachtanais an tionscadail, ag soláthar dearbhú iontaofa maidir le sábháilte agus oibriú cobhsaí an chórais greille cumhachta 110kV.
