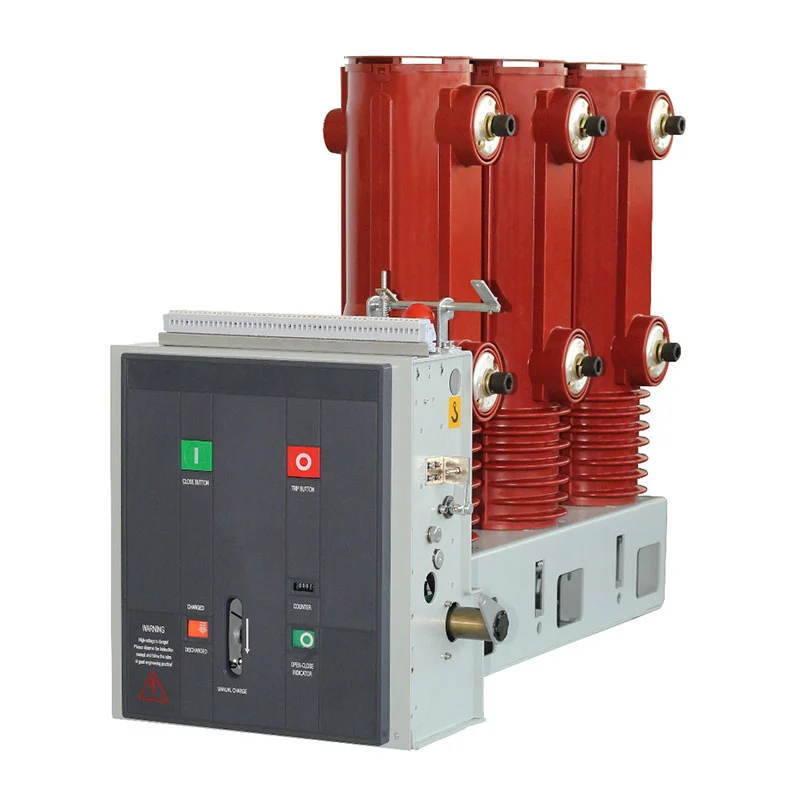

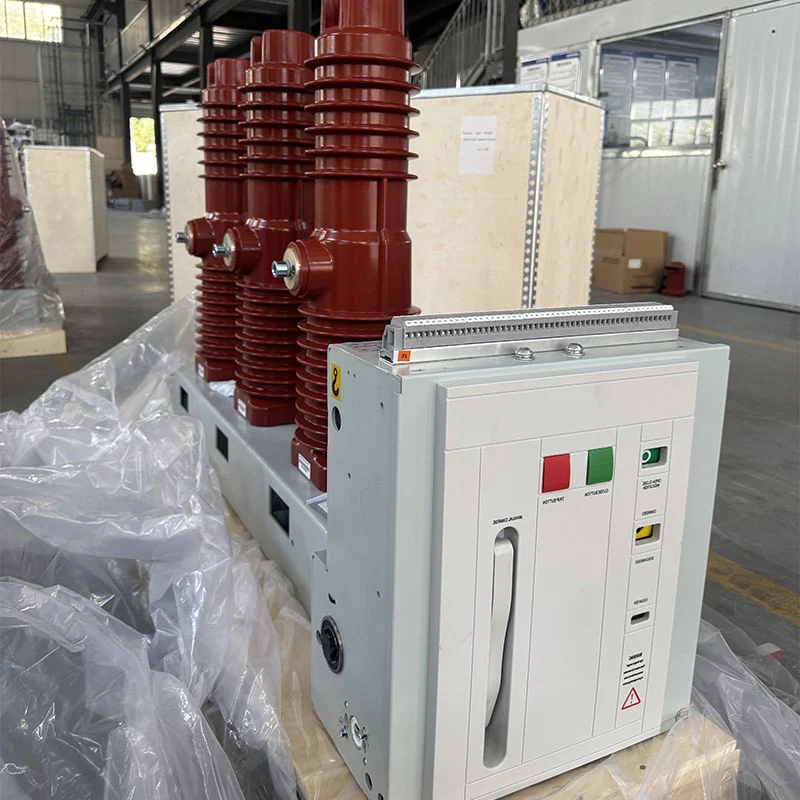

Murab ionann agus caibinéid lascthrealamh iomlán, díríonn an ZN85C-40.5 40.5kV seo ar an gcroílár feidhm lasctha an chuaird chumhachta. A struchtúr seasta taobh-suite, meicníocht oibriúcháin earrach modúlach agus Soláthraíonn teicneolaíocht bhriseadh bhfolús réiteach praiticiúil d'fheidhmchláir laistigh d'aicme 40.5kV, lena n-áirítear córais nuair is gá oibríochtaí aistrithe go minic.
Tá an mheicníocht oibriúcháin deartha go sonrach le haghaidh saintréithe scoiteoir ciorcad bhfolús 40.5kV. é glacann sé meicníocht earrach modúlach atá suiteáilte laistigh den fhráma briste, rud a cheadaíonn na saintréithe aschuir meicniúla chun riachtanais oibriúcháin an idirbhriste bhfolús a mheaitseáil.
Tá an mheicníocht deartha ar fud an socrú uachtair agus íochtair den breaker agus tá sé mar chuid chomhtháite den struchtúr foriomlán. Déanann an chumraíocht seo an cosán tarchurtha meicniúil a shimpliú agus bonn cobhsaí a sholáthar do oibríochtaí dúnta agus oscailte.
Tá an chumraíocht sheasta taobh-suite beartaithe do threalamh leictreach faoi dhíon ina bhfuil an scoradán suiteáilte mar a comhpháirt lasctha tiomnaithe. Ag brath ar dhearadh an tionscadail, cumraíochtaí cosúil le líne ceart ag dul as oifig, barr is féidir socruithe isteach agus leabaithe a roghnú.
I gcomparáid le comh-aireachta lascthrealamh iomlán in-aistarraingthe, ceadaíonn an struchtúr seo don dearthóir tionscadail díriú air an breaker a chomhtháthú leis an trealamh leictreach bunscoile agus tánaisteach riachtanach de réir na sainiúla socrú córais.
Stóráiltear an fuinneamh dúnta go meicniúil i meicníocht an earraigh. Is féidir stóráil fuinnimh a chomhlánú tríd an mótar nó de láimh leis an láimhseáil stórála fuinnimh. Le linn oibriú mótairithe, tiomáineann an córas fearas tarchurtha an seafta stórála fuinnimh agus teannas an earraigh deiridh go dtí go sroichtear an suíomh sonraithe stóráilte fuinnimh.
Tar éis an stóráil fuinnimh a bheith críochnaithe, coinníonn an mheicníocht coinneála an t-earrach agus an stóráil fuinnimh athruithe táscaire ar an stádas comhfhreagrach. Déanann an lasc cúnta an soláthar cumhachta mótair a dhícheangal freisin nuair a bhíonn an sroichtear suíomh stóráilte fuinnimh, rud a fhágann go bhfuil an scoradán réidh don ordú deiridh.
Is féidir an oibríocht dúnta a thionscnamh de láimh tríd an gcnaipe dúnta nó go leictreach tríd an rialú ciorcad. Nuair a oibríonn an leictreamaighnéad deiridh, scaoiltear fuinneamh an earraigh stóráilte tríd an gcam agus meicníocht tarchurtha.
Tiomáineann an mheicníocht nasctha an tslat oibriúcháin inslithe ansin agus ag bogadh teagmhála i dtreo an tsuímh deiridh fad is a bhíonn sé ag comhbhrú an earraigh teagmhála. Tar éis an stróc deiridh a bheith críochnaithe, coinníonn an meicníocht coinneála an dúnta athraíonn suíomh agus an lasc cúnta dá réir sin.
Is féidir oscailt a thionscnamh de láimh nó trí ordú oscailt leictreach. Díghlasálann an meicníocht scaoileadh oscailte an coinneáil deiridh, rud a ligeann d'fhuinneamh stóráilte na spriongaí teagmhála agus coscánaithe an t-idirbhriseadh folúis a scaradh teagmhálaithe.
Le linn na céime deiridh den ghluaiseacht oscailt, ionsúnn an maolán hiodrálacha an fuinneamh meicniúil atá fágtha agus rialaíonn an suíomh deighilte. Cuidíonn an meicníocht chomhordaithe seo le próiseas oscailte rialaithe a choinneáil.
Is féidir an breaker a chumrú le cumhacht oibriúcháin AC nó DC de réir riachtanais an tionscadail. An soláthar cuimsíonn cumraíocht roghanna AC110/220V agus DC110/220V do na cornaí deiridh agus oscailte, ag soláthar solúbthachta le haghaidh córais rialaithe fostáisiúin agus tionsclaíocha éagsúla.
Tá cumhacht rátáilte 288W ag an gcorna deiridh, agus sonraítear an corna tosaigh ag 288W freisin. An gnáth-oibriú tá raon voltais 85%–110% den voltas rátáil don chorna deiridh agus 65%–120% den voltas rátáil don chorna tosaigh.
Soláthraíonn an mótar stórála fuinnimh ullmhúchán uathoibríoch don chéad oibríocht deiridh eile. An ZYJ220 arna sholáthar úsáideann cumraíocht cumhacht DC220V le cumhacht ionchuir rátáilte 90W. Ag an voltas oibriúcháin rátáilte, an stóráil fuinnimh sonraítear an t-am mar nach mó ná 15 soicind.
Ligeann an socrú seo don scoradán a riocht fuinnimh stóráilte a athbhunú tar éis oibriú gan ghá idirghabháil láimhe leanúnach.
Tá an folús-idirbhriste freagrach as cur isteach ar an gciorcad leictreach le linn oibríocht oscailte. Nuair a bheidh an teagmhálacha idirscartha, tarlaíonn an próiseas idirbhriseadh laistigh den fholús-idirbhriste seachas i seomra lasctha aer-inslithe.
Déanann an meascán de bhriseadh bhfolús agus tarchur meicniúil earrach-oibriú an breaker oiriúnach do feidhmchláir mheánvoltais laistigh ina bhfuil gá le feidhmíocht lasctha iontaofa agus oibriú arís agus arís eile.
Measann dearadh bunaidh an tsraith ZN85C-40.5 iarratais a dteastaíonn athrú go minic orthu. A oibriúcháin Meicníocht a mheaitseáil le saintréithe an interrupter bhfolús 40.5kV, agus an stóráil fuinnimh mótair laghdaíonn córas an gá atá le muirearú láimhe arís agus arís eile.
Déanann sé seo an trealamh oiriúnach le haghaidh áiseanna tionsclaíocha, fostáisiúin agus stáisiúin chumhachta i gcás oibríochtaí aistrithe mar chuid de ghnáthbhainistíocht an chórais leictreach.
Is féidir an breaker a ionchorprú i dáilte cumhachta faoi dhíon agus córais rialaithe leictreachais i nginiúint cumhachta áiseanna, áit a bhfuil gá le lascadh iontaofa agus cosaint ciorcaid leictreacha.
I bhfostáisiúin, is féidir an chumraíocht sheasta faoi dhíon a chomhtháthú isteach sa leictreach ardvoltais comhfhreagrach córas de réir an tsocraithe ciorcad príomhúil, scéim rialaithe agus ceanglais chosanta.
Maidir le háiseanna tionsclaíochta agus mianadóireachta le hualaí leictreacha suntasacha, is féidir leis an scoradán lascadh agus feidhmeanna cosanta i gcórais dáileacháin cumhachta faoi dhíon agus tá sé oiriúnach d'iarratais a éilíonn go rialta oibríochtaí aistrithe.
Toisc gur féidir na hoibríochtaí dúnta agus oscailte a rialú go leictreach, is féidir an breaker a chomhtháthú le córas rialaithe tánaisteach cuí le haghaidh oibriú áitiúil nó iargúlta de réir dearadh an tionscadail.
| Mír | Sonraíocht |
| Múnla | ZN85C-40.5 |
| Voltas rátáilte | 40.5kV |
| Córas | AC trí phas |
| Minicíocht rátáilte | 50 Hz |
| Suiteáil | Laistigh |
| Struchtúr | Taobh-suite seasta |
| Meicníocht oibriúcháin | Meicníocht oibriúcháin earrach modúlach |
| Stóráil fuinnimh | Mótaraithe / láimhe |
| Oibriú deiridh | Lámhleabhar / leictreach |
| Oibriú oscailte | Lámhleabhar / leictreach |
| Voltas corna deiridh | AC110/220V, DC110/220V |
| Voltas corna a oscailt | AC110/220V, DC110/220V |
| Cumhacht corna deiridh | 288W |
| Cumhacht corna a oscailt | 288W |
| Mótar stórála fuinnimh | ZYJ220 |
| Voltas rátáilte mótair | DC220V |
| Cumhacht ionchuir rátáilte mótair | 90W |
| Am stórála fuinnimh | ≤15s |
| Cumraíocht | Ceart ag dul as oifig / barr ag teacht isteach / leabaithe de réir dearadh |
Tá an trealamh beartaithe le haghaidh suiteáil laistigh agus ba cheart é a úsáid i dtimpeallacht atá oiriúnach d'ardvoltas trealamh leictreach. Ba cheart go mbreithneodh an tionscadal deiridh teocht chomhthimpeallach, taise, airde, aeráil agus coinníollacha comhshaoil eile nuair a bheidh an chumraíocht leictreach iomlán á chinneadh.
Ba chóir an breaker a shuiteáil i suíomh gan creathadh trom, tionchar nó coinníollacha comhshaoil creimneach. Ba cheart go gcinnteodh an socrú suiteála freisin go leor spáis oibriúcháin agus cothabhála timpeall an trealaimh agus ailíniú meicniúil riachtanach an bhriseadh agus na gcomhpháirteanna leictreacha gaolmhara a choinneáil.
Baineann Zhejiang Usune Electric Co., Ltd córas bainistíochta comhtháite a chlúdaíonn cáilíocht táirgí, comhshaoil bainistíocht agus sláinte agus sábháilteacht cheirde. Tá deimhnithe ISO 9001, ISO 14001 agus ISO 45001 ag an gcuideachta, tacú le próisis mhonaraíochta rialaithe ó roghnú comhpháirteanna trí chóimeáil agus iniúchadh.
Forbraítear an táirge de réir caighdeáin IEC agus GB is infheidhme, le paraiméadair agus cumraíochtaí leictreacha arna chinneadh de réir riachtanais shonracha an tionscadail. Tá deimhniú CE ar fáil freisin do na daoine is infheidhme cumraíocht táirgí, ag soláthar tacaíochta doiciméadúcháin bhreise do thionscadail idirnáisiúnta.
Tá tagairt déanta don ZN85C-40.5 40.5kV Briseadh Ciorcaid Fholúis Dhíon sa Tionscadal Seoladh Roicéid Cas-space, ag soláthar sampla feidhme praiticiúil innealtóireachta do threalamh leictreach ardvoltais Usune ar bhonn éilitheach timpeallacht thionsclaíoch.
Is comhpháirt lasctha agus cosanta go príomha é an ZN85C-40.5 40.5kV Scoradán Ciorcaid Fholúis Dhíon, agus a comhtháthaíonn painéal lascthrealamh iomlán in-aistarraingthe an scoradán le barraí bus, urranna cábla, trealamh rialaithe, feistí cosanta agus comhpháirteanna comh-aireachta eile. Dá bhrí sin, tá an breaker níos oiriúnaí nuair a éilíonn an tionscadal a feiste lasctha tiomnaithe 40.5kV lena chomhtháthú i gcóras leictreach níos mó.
| Comparáid | ZN85C-40.5 Scorthóir Chuarda Fholúis | Lascthrealamh VCB is féidir a tharraingt siar | Comh-Aireachta Dáilte Ísealvoltais |
| Príomhfheidhm | Lascadh agus cosaint ciorcaid | Dáileadh agus lascadh MV a chríochnú | Dáileadh cumhachta LV |
| Rang voltas | 40.5kV | Meánvoltais | Voltas íseal |
| Suiteáil | Seasta | Inaistarraingthe | Seasta / aistarraingthe |
| Príomhfhócas | Meicníocht oibriúcháin agus briseadh | Córas comh-aireachta iomlán | Dáileadh cumhachta |
| Stóráil fuinnimh | Meicníocht earraigh | Meicníocht oibriúcháin VCB | Ag brath ar chumraíocht ACB/MCCB |
| Rialú | Lámhleabhar / leictreach | Áitiúil / leictreach | Áitiúil / leictreach |
| Feidhmchlár tipiciúil | Stáisiúin chumhachta, fostáisiúin, tionscal | Córais dáileacháin MV | Monarcha, foirgnimh agus áiseanna tráchtála |
Is féidir le Usune an chumraíocht chuí a chinneadh de réir léaráid aonlíne an chustaiméara, voltas rátáil, cumhacht rialaithe, socrú suiteála agus ceanglais oibriúcháin. Cuidíonn an cur chuige seo a chinntiú go bhfuil an roghnaithe Tá breaker comhoiriúnach leis an trealamh leictreach bunscoile agus tánaisteach máguaird.
I gcás tionscadal le voltais rialaithe speisialta, socruithe suiteála nó ceanglais oibriúcháin, an theicniúil is féidir cumraíocht a phlé roimh tháirgeadh. Ligeann sé seo don ZN85C-40.5 40.5kV Scoradán Ciorcaid Fholúis Dhíon a oiriúnú don chóras leictreach iarbhír seachas a bheith ag brath ar chumraíocht chaighdeánach seasta.
Is scoradán ciorcaid fholús 40.5kV faoi dhíon é atá deartha le haghaidh rialú agus cosaint leictreach i stáisiúin chumhachta, fostáisiúin, áiseanna tionsclaíocha agus fiontair mhianadóireachta.
Úsáideann an ZN85C-40.5 cumraíocht seasta taobh-suite, seachas struchtúr tralaí in-aistarraingthe.
Tá. Tacaíonn meicníocht an earraigh le stóráil fuinnimh láimhe agus oibriú láimhe, agus tá oibriú leictreach freisin ar fáil.
Is féidir na cornaí deiridh agus oscailte a chumrú le haghaidh AC110/220V nó DC110/220V de réir riachtanais an tionscadail.
Is é an t-am stórála fuinnimh sonraithe de chumraíocht mótair ZYJ220 ná ≤15 soicind ag voltas rátáil.
Tá. Tá an táirge deartha le haghaidh feidhmchláir óna dteastaíonn oibriú go minic, faoi réir na hoibríochta is infheidhme coinníollacha agus cumraíocht theicniúil.
Tá. Is féidir le Usune an táirge a chumrú de réir líníochtaí tionscadail, paraiméadair leictreacha, riachtanais rialaithe agus coinníollacha suiteála.
