Is táirge giniúna nua é an Usune 33kv Vacuum Vacuum Circuit Breaker atá deartha bunaithe ar ard-lascthrealamh Coincheapa T&F agus riachtanais iarbhír an mhargaidh dáileadh cumhachta domhanda. Tá sé oiriúnach le haghaidh AC trí chéim Córais dáileacháin cumhachta faoi dhíon 50Hz le voltas rátáil 40.5kV (33kV leibhéal oibriúcháin), ag tabhairt faoi chroílár feidhmeanna cosúil le gnáth-athrú ualaigh, briseadh srutha locht, cosaint ró-ualaithe córais, agus trealamh leithlisiú sábháilteachta.
Tréigeann an táirge struchtúir chasta agus iomarcacha, ag glacadh le fráma comhtháite agus leagan amach modúlach, optamaithe le haghaidh suiteáil taobh-fheistithe seasta laistigh de lascthrealamh ardvoltais. Tugann sé buntáistí suntasacha i spás comh-aireachta oiriúnú, cobhsaíocht struchtúrach foriomlán, agus oibriú agus cothabháil níos déanaí. I gcomparáid le taobh istigh traidisiúnta Scoradáin chiorcaid bhfolús, tá sé níos inoiriúnaithe do choinníollacha oibriúcháin go minic, tá saol meicniúil níos faide, agus comhsheasmhacht oibríochta níos cobhsaí, ag freastal go hiomlán ar riachtanais oibríochta leanúnacha agus iontaofa ríthábhachtacha naisc soláthair cumhachta.
Forbraíodh go sonrach chun aghaidh a thabhairt ar na pointí pian a bhaineann le feidhmchláir phraiticiúla i lascthrealamh laistigh 33kV/40.5kV. glacann loighic dearadh lasc gairmiúil. Déantar a saintréithe aschuir mheicniúla a mheaitseáil go foirfe leis an ceanglais oibriúcháin an idirbhriste bhfolús. Tá gach cumraíocht struchtúrach agus feidhmíochta deartha le haghaidh suiteálacha seasta laistigh, oibríochtaí go minic, fostáisiúin, agus cásanna dáileadh cumhachta tionsclaíoch. Tá an tá an teicneolaíocht aibí agus an-phraiticiúil le haghaidh feidhmeanna innealtóireachta.

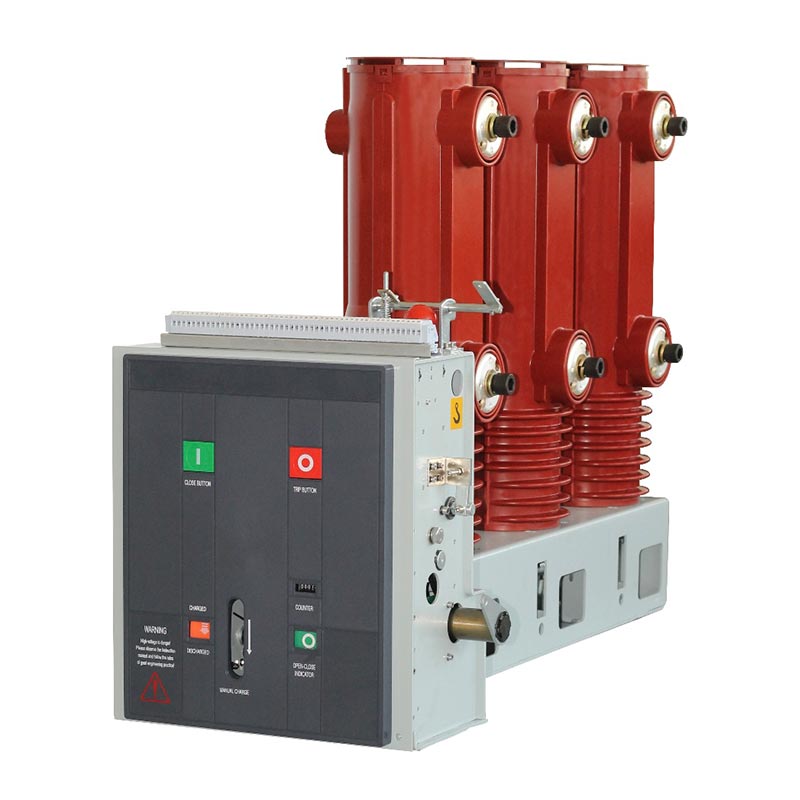

Úsáideann an 33kV Indoor Vcb Vacuum Circuit Breaker meicníocht oibriúcháin earrach modúlach aibí. A tharchur struchtúr simplí agus iontaofa, gan aon naisc tarchurtha casta nó damáiste go héasca. Fíoraithe i go leor dáileadh cumhachta tionsclaíoch, uasghrádú fostáisiúin, agus tionscadail soláthair cumhachta mianadóireachta, léiríonn sé den scoth feidhmíocht maidir le cruinneas dúnta agus oscailt, saolré meicniúil, agus cumais frith-chur isteach.
Tá an coil oibriúcháin, an mótar stórála fuinnimh, agus an loighic oibriúcháin deartha go léir de réir paraiméadair rátáilte. Tá an tá raon oiriúnaithe voltais soiléir, agus tá an loighic nascála lasc cúnta iontaofa. Dúnadh an táirge, oscailt, agus oibríochtaí stórála fuinnimh a chaighdeánú, le toisí iomlána, comhéadain, agus sreangú cumraíochtaí. Is féidir é a mheaitseáil go díreach le lascthrealamh caighdeánach 33kV faoi dhíon, ag tairiscint comhoiriúnacht láidir agus replaceability ard.
Feistithe le dé-mhodh stórála fuinnimh leictreacha/láimhe, déantar an táscaire stádais agus an lasc cúnta a shioncronú. Úsáidtear dearadh ionsúcháin maolán hiodrálach sna céimeanna níos déanaí de thripping, ag laghdú go héifeachtach caitheamh tionchair agus sábháilteacht oibriúcháin a fheabhsú. Soláthraíonn sé aiseolas soiléir ar stóráil fuinnimh agus ar stádas oscailt / dúnta, ag seachaint an riosca mí-oibrithe agus sábháilteacht oibríochta agus cothabhála ar an láthair a chinntiú go cuimsitheach.

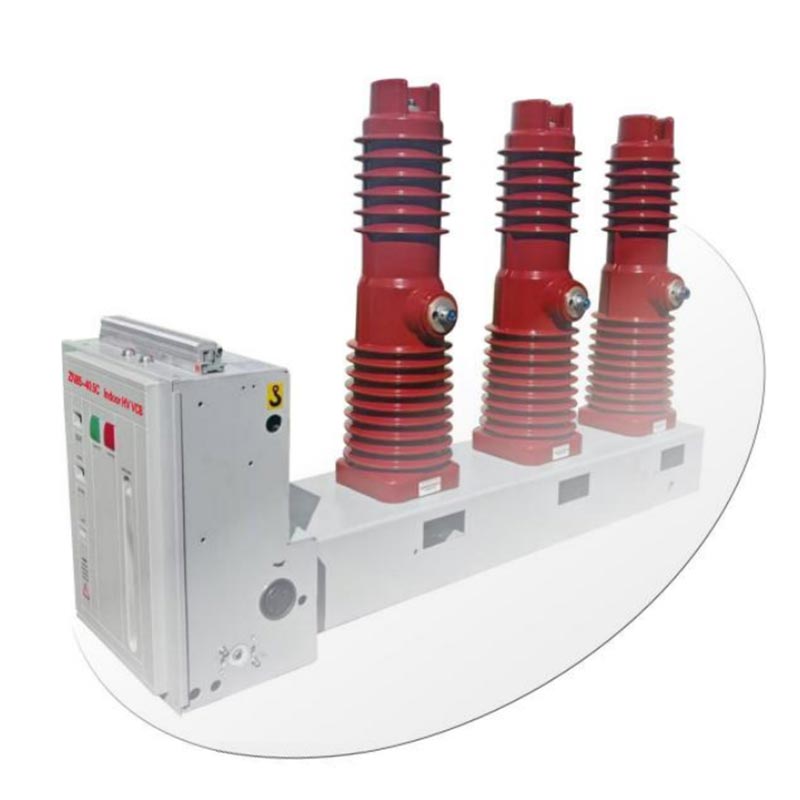

Úsáideann croí an Usune ZN85C-40.5 33kV Vcb Vacuum Circuit Breaker faoi dhíon oibriú earrach modúlach tiomnaithe meicníocht, atá suiteáilte go hiomlán taobh istigh den fhráma trealaimh agus atá ina chroí-chomhpháirt riachtanach den struchtúr iomlán an scoradáin chiorcaid. Tá an mheicníocht seo deartha go sonrach le haghaidh gléasta taobh seasta taobh istigh 40.5kV samhlacha, le struchtúr tarchurtha an-simplithe agus dáileadh fórsa níos réasúnach.
Is é an buaicphointe struchtúrach is suntasaí ná a oiriúnú foirfe do leagan amach ingearach an scoradáin chiorcaid, ag ligean do thionól an-chomhtháite leis an bpríomhchóras ciorcad agus cuaille. Cuar fórsa aschuir na meicníochta oireann go foirfe do riachtanais oibríochtúla an idirbhriste folúis, ag seachaint fadhbanna cosúil le hoibriú neamhréir luasanna, brú teagmhála éagobhsaí, agus saolré meicniúil gearr de bharr meicníochtaí traidisiúnta. Tá sé oiriúnach go háirithe do shaintréithe meicniúla agus coinníollacha oibriúcháin ciorcad bhfolús faoi dhíon 40.5kV briseoirí.
Soláthraíonn stóráil fuinnimh an earraigh dúnta go hiomlán cumhacht dúnta an scoradáin chiorcaid, ag tacú leis an dá cheann tiomáint mótair leictreacha agus modhanna oibríochta láimhseála láimhe. Fiú le linn bristeacha cumhachta nó cothabhála, cinntíonn sé gnáth stóráil fuinnimh agus dúnadh cúltaca.
I modh stórála fuinnimh leictrigh, tiomáineann an mótar stórála fuinnimh atá socraithe le pláta taobh an mheicníocht na giaranna córas tarchurtha. I mód stórála fuinnimh láimhe, tarraingíonn an t-oibreoir láimhseáil tiomnaithe stórála fuinnimh, ag rothlú an fearas agus an tionól giaranna. Tríd an clutch ró-reatha, rothlaíonn an seafta stórála fuinnimh go sioncrónach, síneadh an earraigh dúnta chun stóráil fuinnimh a chomhlánú.
Nuair a shroichtear an stóráil lánfhuinnimh, déanann an cosán stórála fuinnimh an sorcóir cam agus an bearradh ró-reatha a ghlasáil go daingean disenges go huathoibríoch. Ag an am céanna, tiomáineann an pláta nasctha an táscaire stórála fuinnimh chun smeach, ag taispeáint an táscaire "stóráil fuinnimh", agus lasca an lasc cúnta chun an chumhacht mótair a ghearradh amach. Ag seo pointe, téann an scoradán ciorcaid isteach sa stát deiridh-réidh, le stádas soiléir agus iontaofa.
Is féidir an dúnadh a bhaint amach tríd an gcnaipe deiridh a bhrú de láimh nó an leictreamaighnéad deiridh a rialú go cianda. Nuair a dhéantar é a spreagadh, scaoileann an meicníocht stórála fuinnimh an glas pawl, agus an t-earrach dúnta réamh-stóráilte go tapa conarthaí, is cúis leis an cam, an seafta stórála fuinnimh, agus an clutch ró-reatha bogadh go sioncrónach.
Tiomáineann an camán an meicníocht nasctha a thuilleadh, ag brú an tslat tarraingthe inslithe agus ag bogadh teagmhála i dtreo an dúnta seasamh, ag comhbhrú an earraigh diosca teagmhála, agus ag bunú an brú teagmhála cobhsaí a theastaíonn le haghaidh rátáilte seoladh reatha. Tar éis dúnadh, glasann an pawl dúnta an sorcóir meicníochta, ag cothabháil an seasamh dúnta; an táscaire stórála fuinnimh agus lasc cúnta athshocrú go huathoibríoch, ag nascadh an chuaird mhótair. Le seachtrach soláthar cumhachta, téann sé isteach sa stát stórála ath-fhuinnimh láithreach, athraíonn an táscaire deiridh / oscailt go dtí an stát "dúnta", agus déanann na príomh-lasca agus na lasca cúnta aistriú sioncrónach a chomhlánú.
Is féidir turas a spreagadh ar thrí bhealach: de láimh tríd an gcnaipe turais, trí aonad turais leictreach seachtrach, nó trí mheán an aonad turas forshrutha. Nuair a spreagtar iad, díghlasálann na laistí dúnta, ag scaoileadh an staid glasála idir an meicníocht agus na rollóirí.
Faoi ghníomhaíocht chomhcheangailte an earraigh teagmhála agus an earraigh tripping, na teagmhálacha gluaiseachta agus seasta laistigh an seomra idirbhriste bhfolús an cuaille seasta a scaradh go tapa agus go hiontaofa, a bhaint amach locht reatha nó ualach cur isteach reatha. Sna céimeanna níos déanaí den ghníomh tripping, ionsúnn an maolán hiodrálach ionsuite fuílligh tionchar fuinnimh, a theorannú an suíomh tripping deiridh, laghdú torann tionchar meicniúil agus caitheamh, agus a leathnú an saol meicniúil iomlán an trealaimh.
Modh Suiteála agus Toisí
Glacann an Usune ZN85C-40.5 struchtúr suiteála taobh-suite seasta, atá deartha go sonrach le haghaidh caighdeánach taobh istigh lascthrealamh ardvoltais. Tá comhoiriúnacht ard-chomh-aireachta aige, tionól áisiúil, coimisiúnú, agus ina dhiaidh sin cothabháil, agus tacaíonn sé le trí mhodh suiteála sreangú príomhshrutha:
- Cineál cábla amach ar thaobh na láimhe deise
- Cineál cábla ag teacht isteach barr
- Cineál suiteála cuasaithe
Cloíonn na toisí foriomlána go docht leis na sonraíochtaí foriomlána meaitseála aonaid (féach Fíor 1 le haghaidh mionsonraithe spásáil poll gléasta, fad iomlán, leithead, airde, agus toisí nasc busbar), ag cur ar chumas caighdeánaithe athsholáthar agus meaitseáil comh-aireachta aontaithe, ag laghdú costas dearadh, modhnú agus suiteála an chustaiméara.
A: Tá. Is é 40.5kV voltas dearadh rátáil an táirge, ag comhlíonadh na gceanglas oibríochta traidisiúnta faoi dhíon go hiomlán de chórais chumhachta 33kV. Tá go leor inslithe agus corrlaigh acmhainne briste aige, agus is féidir é a bheith sábháilte agus cobhsaí i bhfeidhm ar thionscadail lascthrealamh 33kV faoi dhíon i bhfiontair thionsclaíocha agus mianadóireachta, stáisiúin chumhachta, agus beag agus fostáisiúin mheánmhéide.
A: Tá an Briste Ciorcaid Fholúis Vcb Dhíon 33kV seo feistithe le láimhseáil stórála fuinnimh láimhe tiomnaithe. Nuair a bheidh an cuirtear isteach ar an soláthar cumhachta seachtrach nó má theipeann ar an mótar, is féidir leis an oibreoir an dúnadh agus an fuinneamh a chomhlánú de láimh oibríocht stórála tríd an láimhseáil stórála fuinnimh, a bhaint amach oibríocht dúnta gnáth agus a fheabhsú go suntasach cumas oibríochta éigeandála an trealaimh faoi bhriseadh cumhachta agus coinníollacha cothabhála.
A: Tá rigidity struchtúrach níos láidre ag an múnla seasta taobh-suite seo agus níos lú spáis suiteála gathacha, rud a fhágann go bhfuil sé níos éasca é a mheaitseáil le lascthrealamh dlúth. Tugann sé cobhsaíocht níos airde freisin faoi oibriú go minic agus creathadh coinníollacha. Tá suiteáil, socrú, agus cothabháil ina dhiaidh sin níos simplí, rud a fhágann go bhfuil sé níos oiriúnaí do thionscal úsáideoirí, tionscadail iarfheistithe, agus cásanna athsholáthair nach bhfuil go hiomlán tarraiceán ag a bhfuil riachtanais arda maidir le seasta agus oibriú iontaofa.
