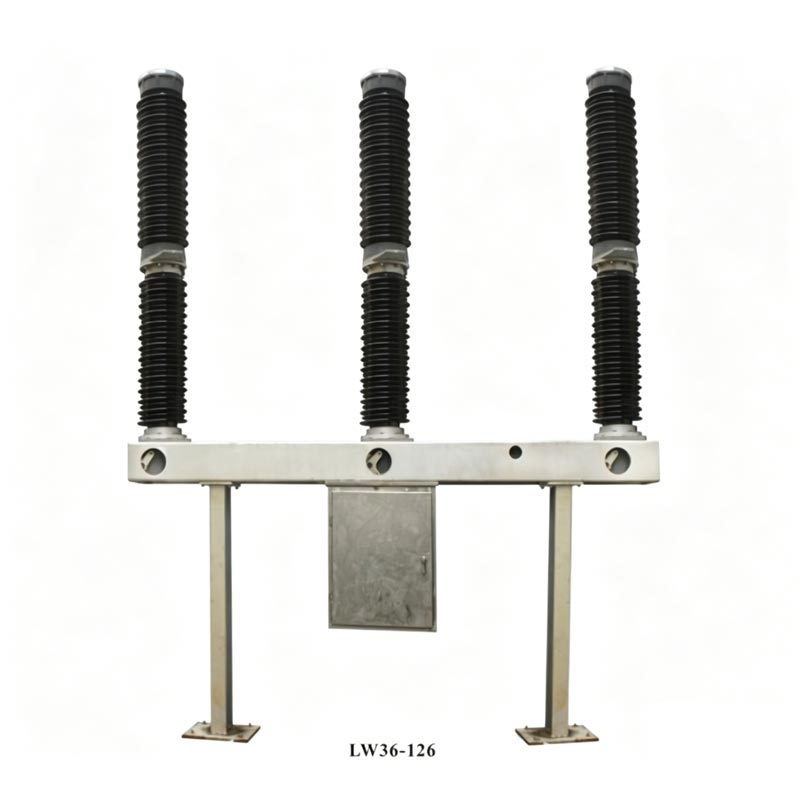

Is gléas lárnach é an Usune LW36-110 Sulfair Hexafluoride Circuit Breaker Switch 126kV chun rialú agus cosaint Córais tarchurtha agus claochlaithe 110kV agus is féidir iad a úsáid freisin mar scoradán ciorcaid comhionannas vótaí agus trealamh lasctha grúpa. Glacann an táirge struchtúr múchta stua féin-fhuinnimh comhtháite, le gach céim mar thacaíocht aonair, aonad aon-bhriseadh. Tá na trí chéim uile suiteáilte ar an bhfráma céanna, ag baint amach nasc meicniúil trí earrach meicníocht oibriúcháin. Ar bharr an táirge tá bushing poircealláin seomra stua-mhúchadh, an t-alt lár tá an bushing poircealláin tacaíochta agus fráma, agus tá an bosca meicníocht ina bhfuil na comhpháirteanna rialaithe leictreach ar fionraí faoi bhun an fhráma, a eascraíonn i struchtúr dlúth agus oibriú áisiúil.
Comhlíonann sé caighdeáin na Síne GB1984-2003 "Briste Ciorcaid Ardvoltais AC" agus IEC62271-100:2001 "Ardvoltas Lascthrealamh agus Trealamh Rialaithe - Cuid 100: Scoradáin Chuarda Ardvoltais," agus tá dianthástáil mhonarchana agus deimhniú chun comhlíonadh agus iontaofacht an táirge a chinntiú.
Úsáideann sé an prionsabal múchta stua "leathnú teirmeach + séideadh cuidithe", a eascraíonn i stua gearr am múchta, saol fada leictreach, agus torann oibriúcháin íseal; úsáideann gás SF6 le insliú agus stua den scoth airíonna múchta mar mheán, deireadh a chur leis an mbaol dócháin agus pléascadh, rud a fhágann go bhfuil sé oiriúnach do ceantair dlúthdhaonra.
Tá saol meicniúil suas le 6000 timthriall ag meicníocht oibriúcháin an earraigh, ráta sceite gáis SF6 bliantúil de ≤0.5%, agus friotaíocht príomhchiorcad ≤80μΩ. Fíoraíonn paraiméadair theicniúla iomlána agus sonraí tástála cobhsaíocht an táirge.
Inoiriúnaithe go forleathan do thimpeallachtaí crua lasmuigh, le raon teochta comhthimpeallach de -30 ℃ go +40 ℃ agus airde de ≤3000 méadar. Friotaíocht láidir i gcoinne gaoithe, oighir, agus creathanna talún, ag freastal ar riachtanais cásanna tionscadal cumhachta éagsúla.
Tá feidhmíocht leictreach den scoth ag an Switch Breaker Ciorcaid Heicseafluairíd Sulfair 126kV, le paraiméadair lárnacha freastal ar na caighdeáin arda de threalamh cumhachta 126kV, ag cinntiú oibriú cobhsaí i gcórais chumhachta casta. Croí eochair Is iad seo a leanas na paraiméadair:
| Mír | Aonad | Paraiméadar Teicniúil |
| Voltas Rátáilte | kV | 110 |
| Reatha Rátáilte | A | 3150 |
| Reatha Briseadh Gearrchiorcaid Rátáilte | kA | 40 |
| Brú Gáis Rátáil SF6 (20 ℃) | MPa | 0.5 |
| Am Deiridh | ms | ≤145 |
| Am Oscailte | ms | ≤60 |
| Saol Meicniúil | Amanna | 6000 |

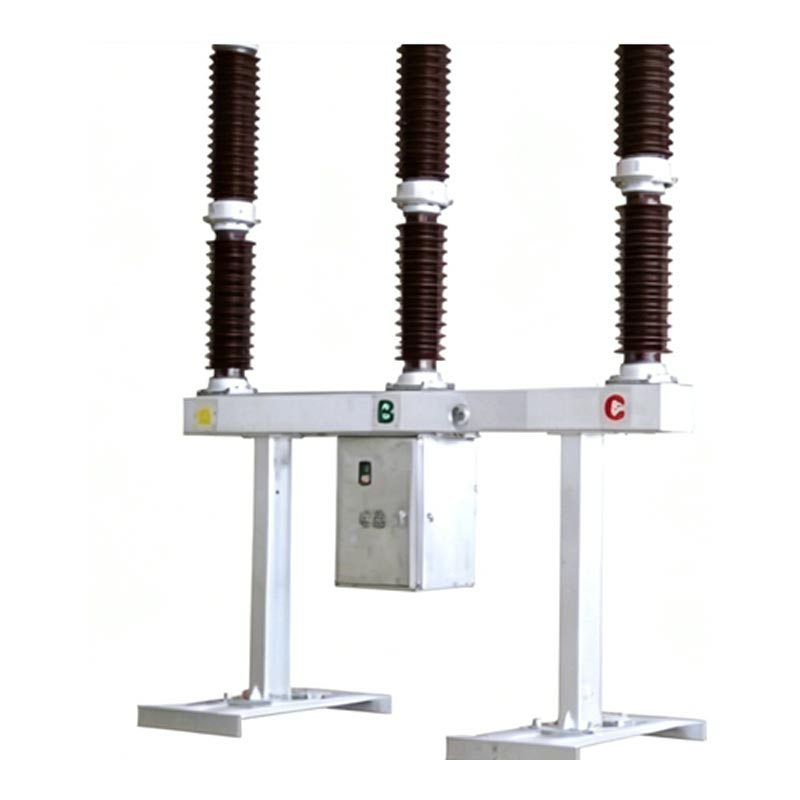

Tá trí chéim ag an Lasc Briste Cuarda Heicseafluairíd Sulfair 126kV, agus tá gach ceann acu feistithe le meaisín féinfhuinnimh. seomra múchta stua, gléas inslithe tacaíochta, struchtúr asaithe, agus sceitedhíonach. Úsáidí séalaithe statach O-fáinní agus séalaithe, cé go n-úsáideann séalaithe dinimiciúil ina saothraítear rónta comhbhrú earrach, ag cinntiú aerdhíonacht den scoth. Tá an nascann an chuid tarchurtha an scoradán aon-cuaille agus an meicníocht oibriúcháin, ag tarchur go héifeachtach fórsa oibriúcháin; tá bosca meicníochta tógtha ag meicníocht oibriúcháin an earraigh, ag soláthar fuinneamh láimhe, leictreach feidhmeanna stórála, agus reclosing, ag tairiscint oibriú solúbtha agus iontaofa.
1. Stát Deiridh: Déanann sruth an chórais ciorcad trí chríochfoirt, teagmhálacha seasta, teagmhálaithe ag gluaiseacht, sorcóirí,
agus teagmhálacha idirmheánacha, ag cinntiú tarchur cumhachta gnáth.
2. Oibríocht Tripping: Faoi ghníomh an mheicníocht oibriúcháin, bogann an teagmháil ghluaiste síos, ag giniúint an
stua leictreach nuair a scarann na teagmhálacha gluaisteacha agus seasta; séideann an gás comhbhrúite SF6 sa sorcóir an stua
tríd an nozzle, agus déantar an stua a mhúchadh nuair a thrasnaíonn an sruth náid.
3. Córas Gáis SF6: Feistithe le méadar dlús SF6 comhtháite agus rialtóir le cúiteamh teochta, tá sé
is féidir monatóireacht a dhéanamh ar bhrú gáis i bhfíor-am. Nuair a bhíonn an brú ró-íseal, spreagtar aláram agus tá an meicníocht
faoi ghlas chun damáiste meicniúil a chosc.

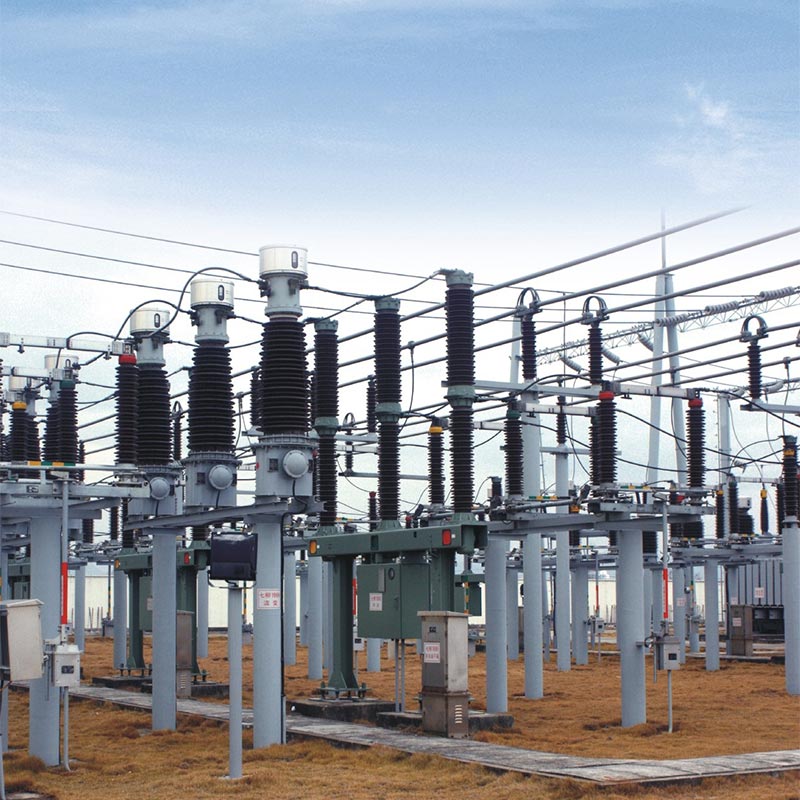

In 2024, d’éirigh leis an Usune LW36-110 Sulfair Hexafluoride Circuit Breaker Switcher 126kV a chur i bhfeidhm ar eochair 110kV tionscadal tarchuir agus claochlaithe i dtuaisceart na Síne. Bhí sé mar aidhm ag an tionscadal seo fadhb na neamhleor a réiteach cumas soláthair cumhachta i gceantair thuaithe agus fo-uirbeacha. Tá difríocht mhór teochta ag suíomh an tionscadail (-25 ℃ go +38 ℃) agus stoirmeacha gainimh go minic, ag cur éilimh an-ard ar inoiriúnaitheacht comhshaoil agus iontaofacht an trealamh cumhachta.
Mar an soláthraí ainmnithe don tionscadal seo, chuir Usune 28 scoradán ciorcaid LW36-110 ar fáil. Sheol an mhonarcha teicneoirí gairmiúla chun treoir ar an láthair a sholáthar maidir le suiteáil, coimisiúnú agus oibriú trialach. Tar éis ocht mí d'oibriú cobhsaí, baineadh amach teipeanna nialasacha ar an táirge, agus ráta sceite gáis SF6 i bhfad faoi bhun an ceanglais chaighdeánacha (tástáil iarbhír ≤0.3%), agus chomhlíon an luas freagartha oscailte agus dúnta dearadh an tionscadail go hiomlán caighdeáin. Tar éis don tionscadal a bheith curtha i bhfeidhm, d'fheabhsaigh sé go héifeachtach cobhsaíocht an eangach chumhachta áitiúil, laghdaigh bristeacha cumhachta de bharr teipeanna trealaimh, agus fuair sé ard-aitheantas ó úinéir an tionscadail agus ón gceantar áitiúil roinn cumhachta, ag fíorú go hiomlán inoiriúnaitheacht comhshaoil den scoth agus feidhmíocht oibríochta iontaofa an Scoradán ciorcaid Usune 126kV SF6 i gcoinníollacha oibre iarbhír.
A1: Is é saol meicniúil an táirge ná 6000 timthriall, agus is é 12 bhliain an saol oibriúcháin leanúnach molta. eochair pointí cothabhála: Cigireachtaí gnáthaimh seachtainiúla (sláine inslitheoir, brú gáis SF6, etc.); cothabháil bhliantúil gach 3 bliana (inslitheoirí a ghlanadh, friotaíocht príomhchiorcaid a thomhas, etc.); nuair a shroicheann an táirge an coinníollacha cothabhála (m.sh., 20 sos gearrchiorcaid lánacmhainneachta), na teagmhálacha stua, adsorbent, agus fáinní séalaithe gá a chur in ionad. Seolfaidh an monaróir pearsanra gairmiúla chun treoir ar an láthair a sholáthar le haghaidh cothabhála.
A2: Tá. Tá an táirge seo deartha go sonrach le haghaidh timpeallachtaí crua lasmuigh, le inoiriúnaitheacht láidir go hard airde agus teocht íseal. Tá sé oiriúnach le haghaidh airde suas le 3000 méadar agus is féidir leis teochtaí chomh híseal a sheasamh mar -30 ℃, ag freastal go hiomlán ar riachtanais na réigiún ard-airde agus frigid ar nós iarthar na Síne. Ina theannta sin, an Tá téitheoir ionsuite ag bosca meicníochta, ag soláthar cosaint taise agus reo le linn báisteach, sneachta, agus fuar trom séasúir, ag cinntiú oibriú cobhsaí.
Zhejiang Usune Electric Co., Ltd, mar mhonaróir gairmiúil trealaimh chumhachta ardvoltais sa tSín, seilbh líne táirgeachta iomlán agus córas rialaithe cáilíochta dian. Tá an mhonarcha feistithe le cinn trealamh tástála, agus déantar gach táirge faoi fholúsú, líonadh gáis, agus tástáil feidhmíochta meicniúil roimhe seo ag fágáil an mhonarcha chun cáilíocht an táirge a chinntiú. Mar sholáthraí iontaofa, soláthraíonn Usune seirbhís iar-díolacháin aon-stad, lena n-áirítear treoir suiteála ar an láthair, coimisiúnú, oiliúint cothabhála, agus soláthar páirteanna breise. A gairmiúil freagraíonn foireann theicniúil go pras do riachtanais úsáideoirí, ag cinntiú oibriú cobhsaí fadtéarmach an trealaimh.
