Is croí-threalamh cumhachta é an Usune LW36-110 High Voltage Circuit Breaker Switch for Substation forbraíodh go neamhspleách agus a mhonaraigh Zhejiang Usune Electric Co., Ltd., monaróir tosaigh i lascthrealamh ardvoltais na Síne tionscal. Úsáidtear an lascthrealamh ardvoltais lasmuigh trí phas AC 50Hz seo go príomha le haghaidh rialú agus cosaint Córais tarchurtha agus claochlaithe cumhachta 110kV, agus is féidir iad a úsáid freisin mar scoradán ciorcaid teagmhála agus isteach feidhmchláir óna dteastaíonn tionóil lascthrealamh. Déantar táirgí a mhonarú i monarcha gairmiúil Usune, ag comhtháthú T&F, táirgeadh, agus tástáil, ag cinntiú go gcomhlíonann gach táirge caighdeáin cháilíochta déine sula bhfágann siad an mhonarcha.
Le hiontaofacht agus comhoiriúnacht an táirge a ráthú, is é an t-Athraigh Bristeoir Ciorcaid Ardvoltais Usune LW36-110 do Comhlíonann an fostáisiún go hiomlán le caighdeán GB1984-2003 "AC High Voltage Circuit Breakers" agus comhlíonann sé riachtanais Caighdeán an Choimisiúin Idirnáisiúnta Leictriteicniúil (IEC) IEC62271-100:2001 "Lascathrealamh Ardvoltais agus Rialaitheoir - Cuid 100: Scoradáin Chuarda Ardvoltais". Mar sholáthraí gairmiúil, tá Usune tar éis córas cáilíochta dian a rith deimhniúcháin, agus tá a mhonarcha feistithe le trealamh táirgeachta agus tástála chun cinn chun a chinntiú go bhfuil an comhlíonann feidhmíocht gach táirge nó sáraíonn sé caighdeáin tionscail.
Ag baint úsáide as prionsabal múchta stua uathúil "leathnú teirmeach + cúnta", tá briseadh den scoth aige feidhmíocht, am stua gearr, saol leictreach fada, agus torann oibriúcháin íseal, ag cinntiú go héifeachtach sábháilteacht na cumhachta oibriú greille.
Úsáideann sé gás SF6 le insliú den scoth agus airíonna múchta stua mar insliú agus múchadh stua meánach, nach bhfuil aon bhaol dócháin nó pléasctha ann, rud a fhágann go bhfuil sé oiriúnach do cheantair dlúthdhaonra agus do cheantair éagsúla timpeallachtaí fostáisiúin casta.
Feistithe le meicníocht oibriúcháin earrach cineál CTB-1, ar a bhfuil struchtúr simplí agus dlúth, oibriú cobhsaí, sábháilteacht agus iontaofacht ard, agus cothabháil laghdaithe agus minicíocht teip.
Is féidir oibriú go cobhsaí i dtimpeallachtaí crua, ag cloí go docht le táscairí comhshaoil éagsúla, ag cinntiú oibríocht chobhsaí fadtéarmach i réigiúin éagsúla.
1. Voltas Rátáil: 110kV; Minicíocht Rátáil: 50Hz; Reatha Rátáilte: 3150A
2. Reatha Briseadh Gearrchiorcaid Rátáilte: 40kA; Reatha Déantúsaíochta Gearrchiorcaid Rátáilte (Buaic): 100kA
3. Brú Gáis Rátáil SF6 (20 ℃): 0.5MPa; Ráta Sceite Bliantúil: ≤0.5%
4. Saol Meicniúil: 6000 timthriall; Am Oscailte: ≤60ms; Am Deiridh: ≤145ms
5. Raon Teochta Comhthimpeallach: -30 ℃ ～ + 40 ℃; Airde: ≤3000m

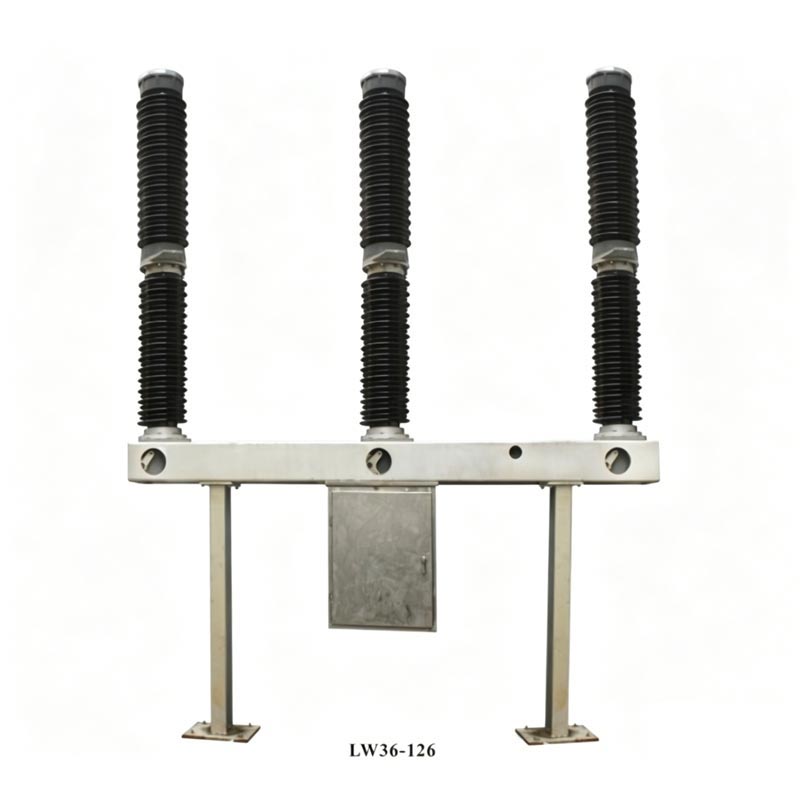

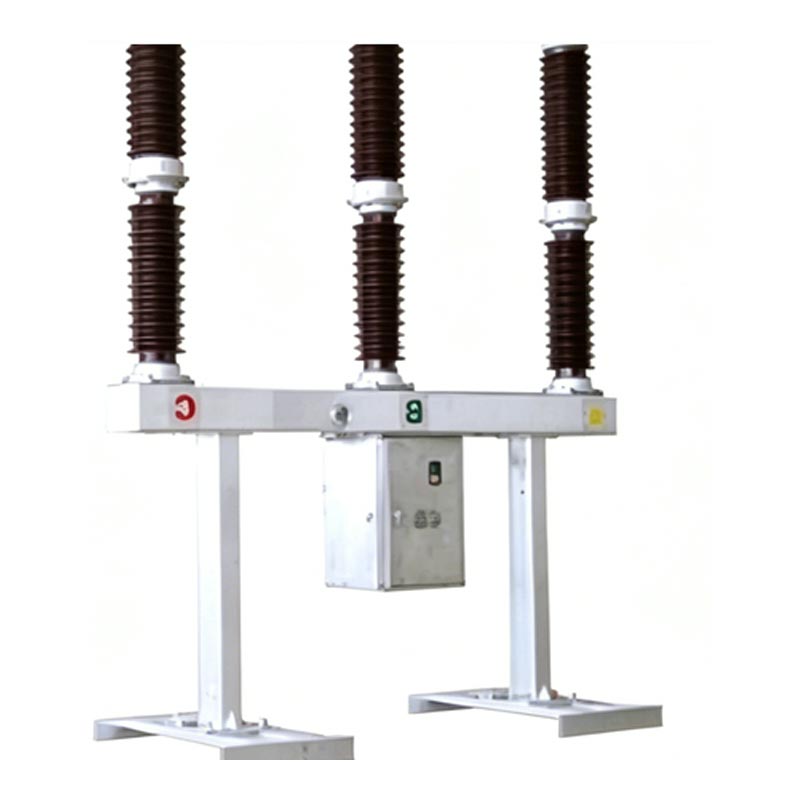

Glacann an t-Athrú Scoradáin Chuarda Ardvoltais For Fostáisiún seomra múchta stua féin-fhuinnimh comhtháite struchtúr, le gach céim ina sos aon-cholún (POLE). Tá trí chéim i ngach scoradán ciorcaid, suiteáilte ar an bhfráma céanna, arna oibriú ag meicníocht earrach, le trí chéim nasctha go meicniúil. Tá barr an gnéithe táirge stua-mhúchadh bushing porcelain seomra, tá an t-alt lár poircealláin tacaíochta bushing agus fráma, agus tá an bosca meicníochta suite i lár agus ar fionraí faoi bhun an fhráma. Tithe sé an meicníocht oibriúcháin inmheánach earraigh agus comhpháirteanna rialaithe leictreacha. Nascann an slat tarraingt aschuir meicníocht leis an slat nascadh agus lámh rothlach. Tá rialtóir dlús gáis SF6 suiteáilte ar thaobh tosaigh an fhráma, is é sin tacaithe ag an dá cheann.
Sreabhann sruth an chórais trí na críochfoirt, slat tacaíochta teagmhála seasta, príomhtheagmhálaí stáiseanóireachta, príomhlíonra ag gluaiseacht teagmhála, sorcóir, teagmhála idirmheánach, agus flange idirmheánach, ansin foirmeacha ciorcad leis an gcóras tríd an críochfoirt.
Faoi ghníomhaíocht an actuator, tarraingíonn an lámh oibriúcháin an tslat tarraingt inslithe, slat loine, sorcóir, stua ag gluaiseacht teagmháil, agus nozzle síos le chéile. Gintear stua nuair a scarann na teagmhálaithe gluaisteacha agus seasta. Cathain bogann an córas teagmhála atá ag gluaiseacht síos go dtí suíomh áirithe, osclaíonn an nozzle, agus gás comhbhrúite SF6 sa tá sorcóir séidte isteach sa limistéar stua tríd an nozzle. Déantar an stua a mhúchadh nuair a thrasnaíonn an sruth náid.
Faoi ghníomhaíocht an actuator, tarraingíonn an lámh oibriúcháin an teagmháil ghluaiste atá ceangailte leis an tslat inslithe suas go dtí an suíomh deiridh. Ag an am céanna, téann gás SF6 isteach sa sorcóir, ag ullmhú don chéad oibríocht oscailt eile.
Comhdhéanta de mhéadar dlús SF6 (tomhas brú agus rialtóir dlúis comhtháite), comhla soláthair gáis, trí phas comhlaí, agus píblíne gáis SF6. Gnéithe sé cúiteamh teochta, aláraim agus cosaint brú idirghlasáil go brú gáis SF6 cobhsaí a chinntiú.
Lonnaithe laistigh den tithíocht meicníochta, cuimsíonn sé comhpháirteanna lárnacha cosúil le lasca oibriúcháin, lasca uathoibríocha, lasca turais, athsheachadáin, críochfoirt, cornaí dúnta, mótair agus téitheoirí. Cuireann sé ar chumas rialú lasc, frith-chaidéalaithe, stóráil fuinnimh earraigh, cosaint brú gáis SF6, feidhmeanna teasa agus soilsithe.

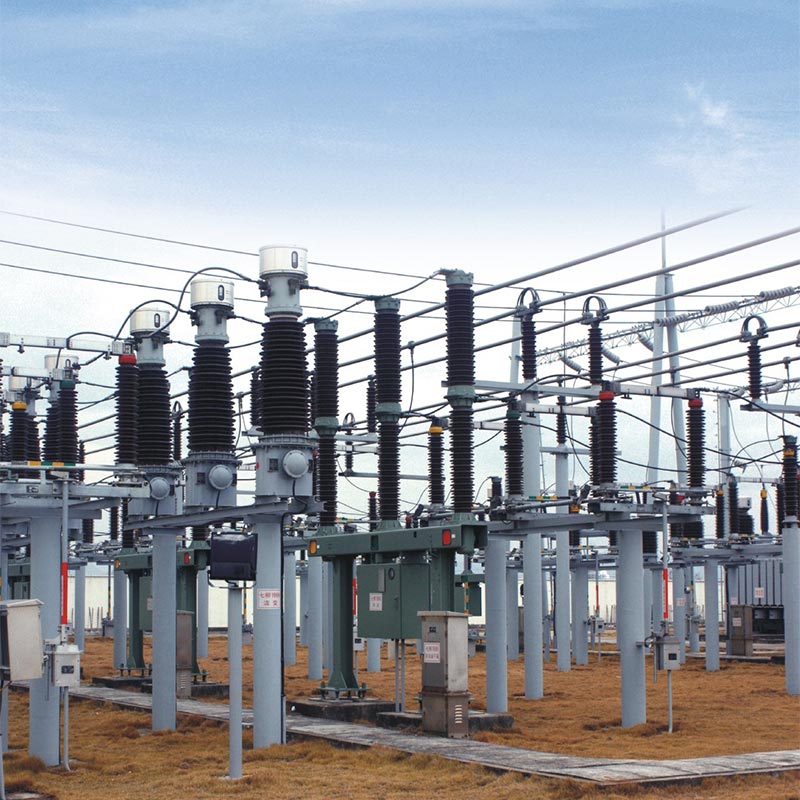

Chun iontaofacht agus praiticiúlacht an Lasc Briste Cuarda Ardvoltais Usune LW36-110 Don Fhostáisiún a fhíorú, cuireadh an táirge seo i bhfeidhm go rathúil ar thionscadal fostáisiúin 110kV i bpríomhpháirc thionsclaíoch in Oirthear na Síne. Mar soláthraí iontaofa, chuir Usune 12 scoradán ciorcaid LW36-110 ar fáil don tionscadal seo, a bhí ag feidhmiú go cobhsaí le breis agus trí bliana.
Soláthraíonn an fostáisiún seo cumhacht do níos mó ná 50 fiontar mór agus meánmhéide laistigh den pháirc tionsclaíoch, éilíonn cobhsaíocht agus sábháilteacht an-ard. Sna céimeanna tosaigh den tionscadal, an cliant go cuimsitheach i gcomparáid le roinnt déantúsóirí Síneacha, ag roghnú scoradáin chiorcaid Usune LW36-110 ar deireadh mar gheall ar a fheabhas feidhmíocht theicniúil, rialú cáilíochta dian, agus seirbhís iar-díolacháin chuimsitheach. Le linn oibriú, beidh an d'éirigh le táirgí coinníollacha aimsire foircneacha a sheasamh lena n-áirítear teocht ard, báisteach throm agus íseal teochtaí gan aon mhífheidhmeanna taifeadta. Bhí an ráta sceite gáis SF6 i bhfad faoi bhun an cheanglais chaighdeánaigh (≤0.5%), bhí oibriú meicniúil réidh, agus bhí amanna oscailte agus dúnta cobhsaí, ag cinntiú go héifeachtach an sábháilte agus oibriú cobhsaí greille cumhachta na páirce. Fuair sé seo ard-mholadh ón gcliant, agus tháinig Usune mar an soláthróir trealaimh chumhachta ainmnithe do thionscadail leathnaithe na páirce ina dhiaidh sin.
A1: Tá saol meicniúil an táirge de 6000 timthriall, agus faoi ghnáthúsáid agus cothabháil rialta, tá sé leanúnach is féidir le saol oibriúcháin 12 bliain a bhaint amach. I measc na bpríomhphointí cothabhála tá: gnáthchigireachtaí seachtainiúla (seiceáil inslitheoir sláine, brú gáis SF6, agus stádas oibriúcháin); ollchóiriú bliantúil gach 3 bliana (inslitheoirí a ghlanadh, seiceáil dúntóirí, friotaíocht príomhchiorcaid a thomhas, agus cion taise gáis SF6); tá gá le hathchóirithe móra faoin na coinníollacha seo a leanas: 12 bhliain d'oibriú leanúnach, 2000 briseadh reatha rátáilte, 20 lánacmhainneacht (40kA) cur isteach, nó 6000 oibríocht mheicniúil. Soláthraíonn Usune treoir cothabhála gairmiúla agus páirteanna breise soláthar chun oibriú cobhsaí fadtéarmach an táirge a chinntiú.
A2: Tá, tá inoiriúnaitheacht láidir comhshaoil ag an táirge seo agus is féidir é a úsáid i ard-airde agus thar a bheith fuar réigiúin. Is é a raon teochta comhthimpeallach ná -30 ℃ go +40 ℃, le airde inoiriúnaithe uasta de ≤3000m. Is féidir leis seasamh le brú gaoithe 700Pa agus icing 10mm, agus comhlíonann a neart seismeach riachtanais cothrománach luasghéarú ≤0.3g agus luasghéarú ingearach ≤0.15g. Tá sé oiriúnach freisin do cheantair le meánchoibhneas laethúil taise ≤95% agus meán-taise coibhneasta míosúil ≤90% (25 ℃), agus is féidir é a úsáid i dtimpeallachtaí atá saor ó inadhainte, pléascach, creimneach ceimiceach, agus coinníollacha creathadh dian, ag comhlíonadh na gceanglas comhshaoil go hiomlán formhór na dtionscadal fostáisiúin sa tSín agus fiú ar fud an domhain.
Is monaróir gairmiúil agus soláthraí lascthrealamh cumhachta ardvoltais é Zhejiang Usune Electric Co., Ltd An tSín, ag díriú ar thaighde, forbairt, táirgeadh, díolachán, agus seirbhís iar-díolacháin ciorcad ardvoltais scoradáin, lasca, agus trealamh cumhachta eile. Tá monarcha na cuideachta lonnaithe i gCúige Zhejiang, an tSín, ag clúdach achar de bhreis ar 10,000 méadar cearnach, atá feistithe le línte táirgeachta chun cinn, trealamh tástála, agus a foireann ghairmiúil T&F.
Cloíonn Usune leis an bhfealsúnacht "Caighdeán ar dtús, Ardchaighdeán do Chustaiméirí," córas rialaithe cáilíochta a chur i bhfeidhm go docht le linn an phróisis táirgthe. Déantar tástáil dhian ar na táirgí go léir sula bhfágann siad an mhonarcha. Mar iontaofa soláthróir, tá Usune tar éis trealamh cumhachta ardchaighdeáin a sholáthar do na céadta tionscadal fostáisiúin sa bhaile agus go hidirnáisiúnta, a bhuaigh aitheantas forleathan do chustaiméirí as a cháilíocht táirgí iontaofa agus cuimsitheach seirbhís iar-díola.
