Sheol Zhejiang Usune Electric Co., Ltd, monaróir trealaimh ghairmiúil ardvoltais sa tSín an Scorthóir Ciorcaid Ardvoltais Sf6 LW36-110. Is lascthrealamh ardvoltais lasmuigh trí phas AC 50Hz lasmuigh é an táirge seo oiriúnach chun córais tarchurtha agus claochlaithe cumhachta 110kV a rialú agus a chosaint. Is féidir é a úsáid freisin mar a scoradán ciorcaid comhionannas vótaí agus cóimeáil gléas lasctha.
Glacann an Scorthóir Ciorcaid Ardvoltais Sf6 prionsabal múchta stua uathúil "leathnú teirmeach + séideadh cuidithe", atá feistithe le meicníocht oibriúcháin earraigh de chineál CTB-1, i gcomhréir le caighdeáin náisiúnta agus idirnáisiúnta, agus ag a bhfuil feidhmíocht múchta stua den scoth, sábháilteacht ard, agus tréithe oibríochta cobhsaí. Mar iontaofa soláthróir, tá Usune tiomanta do lascthrealamh ard-chaighdeán, durable ardvoltais a sholáthar. A chuaird LW36-110 SF6 Úsáidtear breaker go forleathan i bpríomhthionscadail mar ghreillí cumhachta agus páirceanna tionsclaíocha, ag soláthar soláthar cumhachta iontaofa le haghaidh tógáil bonneagair.
Ag baint úsáide as prionsabal múchta stua uathúil "leathnú teirmeach + séideadh le cúnamh", tá stua gearr ag baint leis am múchta, saol leictreach fada, agus torann oibriúcháin íseal, cobhsaíocht an tsoláthair chumhachta a fheabhsú go héifeachtach.
Ag baint úsáide as gás SF6 mar mheán inslithe agus múchta stua, tá insliú den scoth agus múchadh stua feidhmíocht, deireadh a chur leis an mbaol dócháin agus pléascadh, rud a fhágann go bhfuil sé oiriúnach do cheantair dlúthdhaonra.
Feistithe le meicníocht oibriúcháin earrach cineál CTB-1, tá struchtúr simplí agus dlúth ann, sábháilte agus iontaofa oibriú, agus cumas láidir frith-chur isteach.
Comhlíonta go hiomlán le GB1984-2003 "Briste Ciorcaid Ardvoltais AC" agus IEC62271-100, 2001 "Lascathrealamh Ardvoltais agus Fearas Rialaithe - Cuid 100: Scoradáin Chuarda Ardvoltais," a chomhlíonann ceanglais theicniúla na cumhachta domhanda tionscadail.
Tá an Scorthóir Chuarda Ardvoltais Sf6 deartha le húsáid lasmuigh, ag tairiscint inoiriúnaitheacht láidir comhshaoil agus oiriúnacht do dhálaí oibriúcháin éagsúla:
1. Teocht Chomhthimpeallach: -30 ℃ ~ +40 ℃
2. Airde: ≤3000m
3. Taise choibhneasta: Meán laethúil ≤95%, meán míosúil ≤90% (ag 25 ℃)
4. Brú Gaoithe ≤700Pa; Tiús Icing ≤10mm
5. Déine Seismeach: Luasghéarú Cothrománach ≤0.3g, Luasghéarú Ingearach ≤0.15g
6. Gan timpeallachtaí inadhainte, pléascacha, ceimiceacha creimneach nó creathadh trom

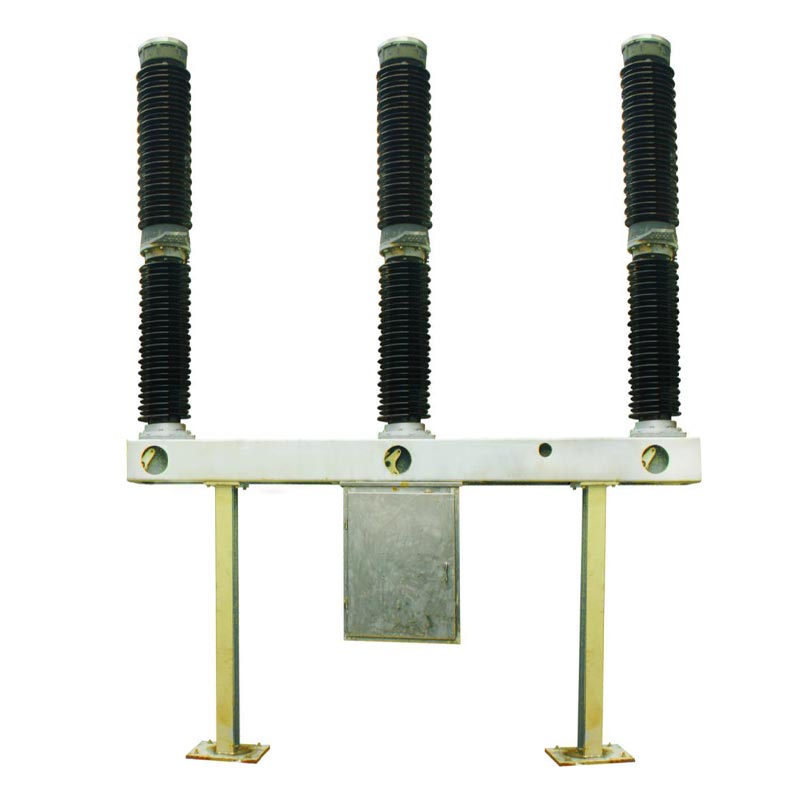

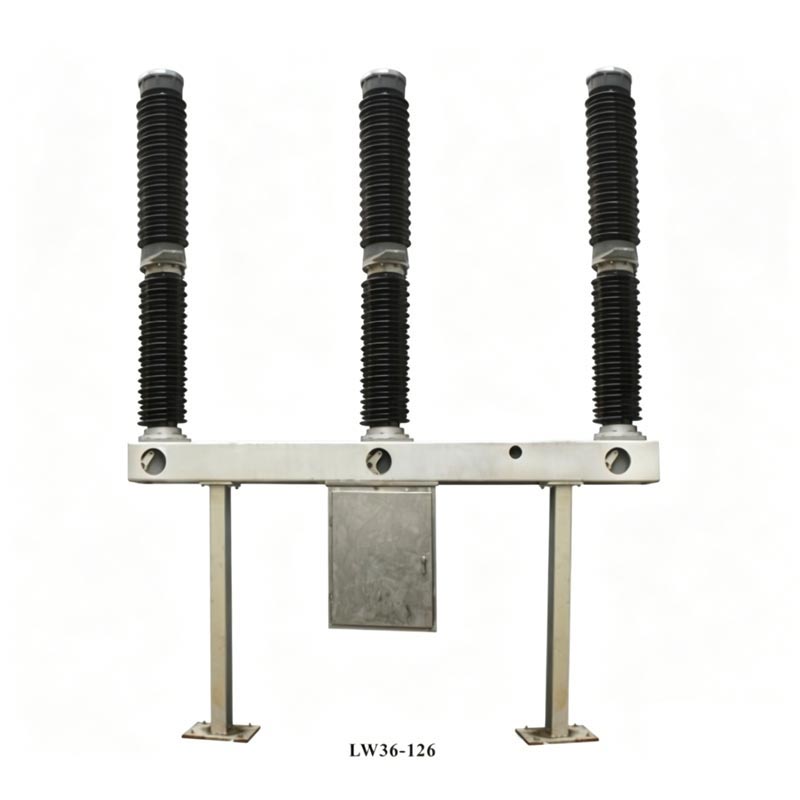

Glacann an Scorthóir Ciorcaid Ardvoltais Sf6 struchtúr múchta stua comhtháite féin-mhúchadh. Gach céim is sos aon-cholún (POLE). Tá trí chéim i ngach scoradán ciorcaid, suiteáilte ar an bhfráma céanna, agus á n-oibriú ag meicníocht earrach, agus na trí chéim nasctha go meicniúil. Gnéithe barr an táirge an cuasán poircealláin seomra stua-mhúchadh, tá cuasán agus fráma poircealláin tacaíochta sa chuid lár, agus tá an bosca meicníochta ar fionraí faoi lár an fhráma, ina bhfuil meicníocht earrach-oibrithe agus leictreach comhpháirteanna rialaithe. Tá rialtóir dlús gáis SF6 suiteáilte ar thaobh tosaigh an fhráma, a bhfuil tacaíocht ag an dá cheann chríochnaíonn le tacaíochtaí.
- Aonad Múchta Stua: Fostaítear struchtúr stua-mhúchta féinfhuinnimh. Nuair a thurais an scoradán ciorcaid, beidh an
déanann leathnú teirmeach ardbhrú laistigh den sorcóir an stua a mhúchadh, ag cinntiú go tapa agus go héifeachtach
ag múchadh.
- Gléas Inslithe Tacaíochta: Tacaíonn sé leis an inslitheoir seomra múchta stua agus soláthraíonn sé insliú go talamh le haghaidh
comhpháirteanna fuinnmhithe; nascann an slat inslithe an lámh oibriúcháin agus an slat stad, ag cinntiú sábháilteacht inslithe.
- Adsorbent: Suiteáilte taobh istigh de chlúdach deiridh barr an tseomra múchta stua, coinníonn sé gás SF6 tirim agus ionsúnn sé
gáis dianscaoilte a tháirgtear trí dhianscaoileadh stua. Ní mór é a athsholáthar le linn cothabhála.
- Struchtúr um Chosc ar Sceitheadh: Úsáideann sé meascán de shéalaithe statach (O-ring + sealant) agus séalaithe dinimiciúil
(séala comhbhrú an earraigh), ráta sceite gáis SF6 bliantúil de ≤0.5% a bhaint amach. - Meicníocht a oibrítear san earrach: Cumasaíonn sé
oibríochtaí a oscailt, a dhúnadh agus a athdhúnadh le luas tapa gníomhaíochta (am dúnta ≤145ms, am oscailte ≤60ms), cobhsaí
feidhmíocht, agus tacaíonn sé le stóráil fuinnimh láimhe agus leictreach.
- Suíomh deiridh: Sreabhann sruth an chórais trí chríochfoirt, slat tacaíochta teagmhála seasta, príomhtheagmhálaí stáiseanóireachta,
ag gluaiseacht príomhtheagmhálaí, sorcóir, teagmhála idirmheánach, agus flange idirmheánach, a fhoirmiú ciorcad tríd an
críochfoirt.
- Oibriú oscailte: Faoi ghníomh an mheicníocht oibriúcháin, tarraingíonn an lámh oibriúcháin an slat inslithe, loine
slat, sorcóir, teagmháil stua ag gluaiseacht, agus soc anuas; gintear stua nuair a bhíonn na teagmhálacha ag gluaiseacht agus ina stad
leithleach. Tar éis don chóras teagmhála atá ag gluaiseacht bogadh go dtí suíomh ar leith, osclaíonn an nozzle, ag comhbhrú gás SF6 go
séideadh an stua, múchtar an stua nuair a thrasnaíonn an sruth náid.
- Oibriú deiridh: Tiomáineann an mheicníocht oibriúcháin an teagmhálaí atá ag gluaiseacht suas go dtí an suíomh deiridh, agus SF6
téann gás isteach sa sorcóir, ag ullmhú don chéad oscailt eile.
Tá feidhmíocht theicniúil den scoth ag an scoradán ciorcaid Usune LW36-110 SF6, agus tá na príomh-pharaiméadair ag teacht leis an ardleibhéal. caighdeáin córais chumhachta 110kV, ag cinntiú oibriú cobhsaí agus éifeachtach.
| Mír | Aonad | Paraiméadar Teicniúil |
| Voltas Rátáilte | kV | 110 |
| Reatha Rátáilte | A | 3150 |
| Reatha Briseadh Gearrchiorcaid Rátáilte | kA | 40 |
| Reatha Déantúsaíochta Gearrchiorcaid Rátáilte (Buaic) | kA | 100 |
| Brú Rátáil SF6 (20 ℃) | MPa | 0.5 |
| Saol Meicniúil | Amanna | 6000 |
| Friotaíocht don Phríomhchiorcad in aghaidh an Phóil | μΩ | ≤80 |
Cás-Staidéar: Tionscadal Uasghrádaithe Eangaí Cumhachta 110kV i dTuaisceart na Síne
Cúlra an Tionscadail: Bhí gá le greille cumhachta 110kV i dTuaisceart na Síne a lascthrealamh aosaithe a uasghrádú chun cumhacht a fheabhsú cobhsaíocht agus slándáil an tsoláthair, ag tabhairt aghaidh ar thimpeallachtaí crua cosúil le teocht íseal geimhridh (-25 ℃) agus gaoth ard brú.
Iarratas Táirge: Roghnaigh an tionscadal 20 scoradán ciorcaid Usune LW36-110 SF6. A n-inoiriúnaitheacht íseal-teocht (-30 ℃ ~ + 40 ℃) agus feidhmíocht múchta stua den scoth a réiteach go héifeachtach ar an bhfadhb oibriú éagobhsaí de trealamh ag dul in aois ag teocht íseal.
Torthaí Iarratais: Ó choimisiúnaíodh é i 2022, tá an trealamh ag oibriú go cobhsaí ar feadh ceithre bliana gan é teip múchta stua, sceitheadh gáis, nó lochtanna eile. Tá méadú tagtha ar ráta bliantúil iontaofachta an tsoláthair chumhachta 0.8%, ag cinntiú go héifeachtach soláthar cumhachta gnáth do chónaitheoirí agus d'fhiontair thionsclaíocha sa cheantar.
A1: Tá saol meicniúil an táirge de 6000 timthriall, agus saol oibriúcháin leanúnach suas le 12 bliain faoi ghnáth cothabháil. Áirítear le gnáthchothabháil iniúchtaí amhairc seachtainiúla (sláine inslitheoir, brú gáis SF6, etc.) agus cothabháil bhliantúil gach 3 bliana (glanadh inslitheoir, tomhas friotaíochta príomhchiorcad, etc.). A mhór tá gá le hathchóiriú nuair a chomhlíontar na coinníollacha cothabhála (m.sh., 12 bhliain d’oibríocht leanúnach, 2000 ráta reatha cur isteach, etc.). Soláthraíonn Monaróir Usune treoir cothabhála gairmiúla agus soláthar páirteanna breise lena chinntiú oibriú cobhsaí fadtéarmach an trealaimh.
A2: Glacann an táirge seo struchtúr dúbailte sceite-dhíonach (séala statach + séala dinimiciúil), le ráta sceite bliantúil ≤0.5%, i bhfad faoi bhun an chaighdeáin náisiúnta. Má aimsítear sceitheadh, is féidir an pointe sceite a aimsiú trí úsáid a bhaint as sceitheadh gáis SF6 brathadóir. Tar éis an chumhacht a ghearradh amach, is féidir an séalaithe nó an fáinne O a athsholáthar. Tá gás SF6 neamh-tocsaineach agus neamh-inadhainte, ach is féidir le sceitheadh iomarcach difear a dhéanamh ar fheidhmíocht inslithe agus múchta stua trealaimh. Tá an táirge feistithe le rialtóir dlús gáis SF6; aláraim sé nuair a bhíonn an brú faoi bhun an luach aláraim (0.45 ± 0.03MPa) agus glas oibriú nuair a bhíonn an brú faoi bhun an bhrú frithdhúnadh (0.40 ± 0.03MPa), ag seachaint rioscaí sábháilteachta.
Is monaróir gairmiúil agus soláthraí trealaimh leictreach ardvoltais é Zhejiang Usune Electric Co., Ltd sa tSín, ag speisialú i dtaighde, forbairt, táirgeadh agus díolachán scoradáin chiorcaid ardvoltais, lascthrealamh, agus táirgí eile. Tá trealamh táirgeachta chun cinn agus cáilíocht dhian ag monarcha na cuideachta córas rialaithe, ag cinntiú go gcomhlíonann gach táirge caighdeáin náisiúnta agus idirnáisiúnta. Cloíonn Usune leis an fealsúnacht "Caighdeán an chéad, an Chustaiméirí Uachtarach," a sholáthar do chustaiméirí le táirgí ar ardchaighdeán, gairmiúla tacaíocht theicniúil, agus seirbhís iar-díolacháin chuimsitheach. Tá aitheantas forleathan faighte aige ó bhaile agus custaiméirí idirnáisiúnta agus tá sé tiomanta do bheith ina bhranda tosaigh sa trealamh leictreach ardvoltais tionscal, ag cur le forbairt an tionscail chumhachta domhanda.
