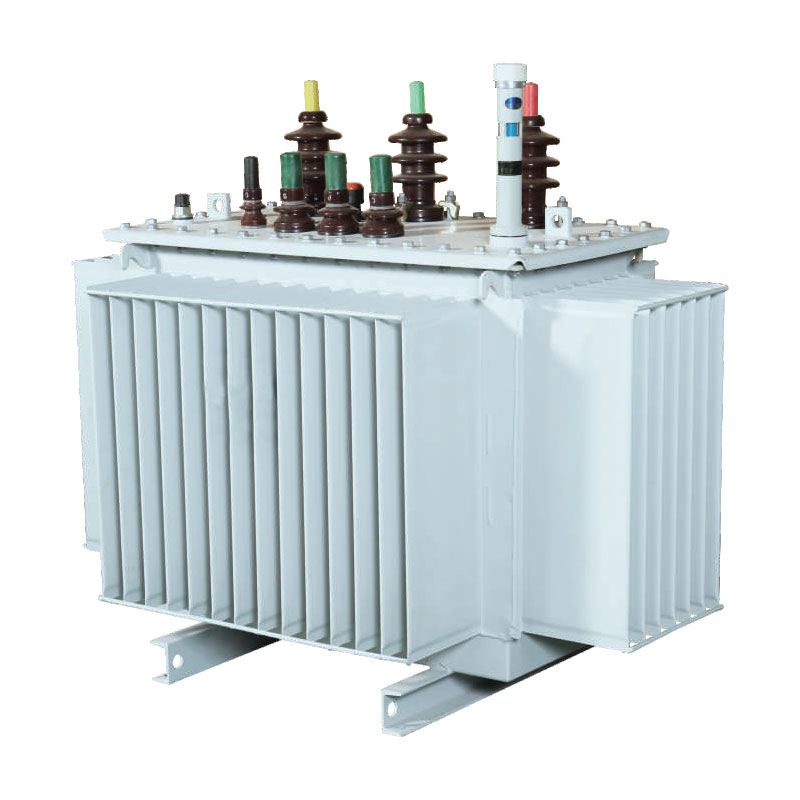

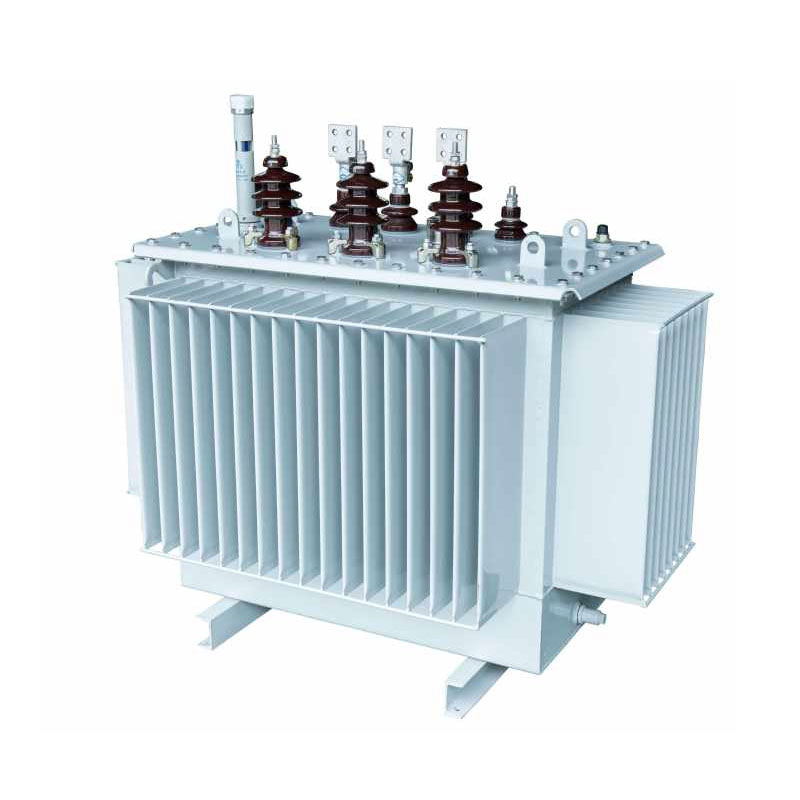

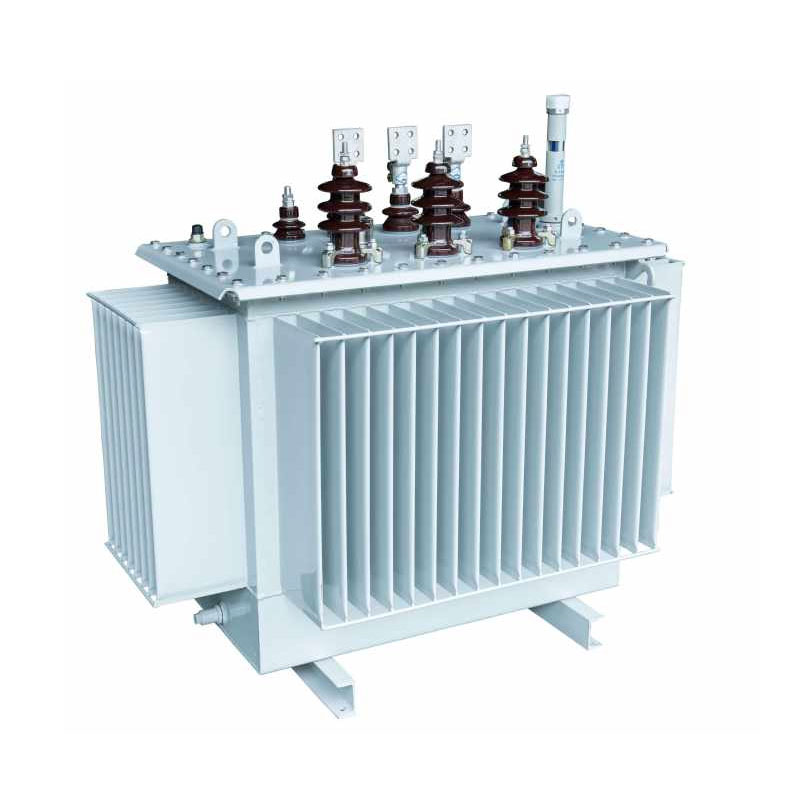

Optamaithe le haghaidh feidhmeanna dáileadh meánvoltais 10kV, 20kV, agus 36kV, dáileadh tumtha leacht Usune 2500kVA tá trasfhoirmeoirí difriúil ó mhúnlaí croí-chruachta traidisiúnta trí leas a bhaint as croí-struchtúr 3D triantánach comhshleasach, córas ciorcad maighnéadach níos éifeachtaí dá bharr. Baineann an dearadh amach ciorcad maighnéadach gapless le comhionann agus íosfhad cosán thar na trí chéim, rud a laghdóidh go suntasach caillteanais gan ualach agus torann oibriúcháin agus ag an am céanna á chinntiú cothromaíocht trí phas ardchruinneas agus cosc tríú armónach. Comhcheangailte le insliú ola-tumtha aibí teicneolaíocht agus dearadh tionsclaíoch de ghrád frith-chreimeadh, na claochladáin in oiriúint do choinníollacha oibriúcháin casta agus go hiomlán freastal ar riachtanais chaighdeánaithe ghreillí cliste nua-aimseartha.
Monaraithe agus a thástáil i gcomhréir dhlúth le caighdeáin tionscail, tá na claochladáin seo oiriúnach le haghaidh uasghrádú greille i gceantair uirbeacha agus tuaithe chomh maith le soláthar cumhachta d’fhiontair thionsclaíocha agus mhianadóireachta. Comhtháthaíonn siad gan uaim le claochladáin chomhcheangailte agus fostáisiúin réamhdhéanta, a thairgeann solúbthacht iarratais láidir agus ardoibríocht cobhsaíocht.
Úsáideann an croí leatháin chruach sileacain ard-thréscaoilteachta, íseal-hysteresis atá dírithe ar ghrán. Is gearrtha beachta iad seo ag baint úsáide as trealamh trasghearrtha Gearmánach GEORG agus curtha le chéile trí phróiseas comhpháirteach gan uaim 45°. Tá na bileoga cruachta go cruth a dhéanamh ar thrasghearradh ciorclach ilchéime, ag fáil réidh go hiomlán le sceitheadh maighnéadach agus caillteanais aeir-bhearna. seo laghdaíonn go héifeachtach tomhaltas cumhachta gan ualach agus torann oibriúcháin, ag cinntiú cobhsaíocht fhadtéarmach ciorcad maighnéadach agus feidhmíocht chomhsheasmhach.
Gné na claochladáin dáileadh tumtha leacht 2500kVA cumraíocht corn difreáilte: an ard-voltais úsáideann coil struchtúr sorcóireach, agus cuireann an corna íseal-voltais rogha idir cineál sorcóireach agus scragall struchtúir. Cuireann an dearadh seo go mór le friotaíocht an trealaimh ar thionchar gearrchiorcaid agus meicniúil cobhsaíocht, rud a chosc go héifeachtach dífhoirmiúchán corna nó damáiste de bharr gearrchiorcaid ghreille tobann. Ina theannta sin, é optamaíonn dáileadh an réimse mhaighnéadaigh, ag cinntiú oibriú ciorcad maighnéadach níos éifeachtaí agus cumhacht iomlán níos airde éifeachtúlacht tarchurtha.
Tá an umar déanta as leatháin chruaiche fuar-rollta ardchruinneas, déanta ar rocach GEORG speisialaithe líne táirgeachta umar. Tá an dromchla críochnaithe le sciath frith-chreimeadh de ghrád peitriceimiceach a chuireann in aghaidh ola, ceimiceáin, agus ocsaídiú, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí crua tionsclaíochta agus do choinníollacha oibriúcháin lasmuigh. Tá an soláthraíonn struchtúr rocach diomailt teasa éifeachtach agus é ag freastal ar leathnú teirmeach agus crapadh den ola inslithe le linn oibriú. Déanann dearadh séalaithe go hiomlán an t-aonad a leithlisiú ón aer, ag moilliú go suntasach ar an ag dul in aois an ola inslithe agus ag leathnú shaol seirbhíse iomlán an trealaimh.
Úsáideann an trealamh córas inslithe Aicme A le socruithe comhlárnacha corna ardvoltais agus ísealvoltais; an baintear úsáid as bearna idirchoirne as struchtúr a chomhcheanglaíonn sleeves cairtchláir le bacainní beaga bearna ola. Seo layered dáileann dearadh inslithe go cothrom strus réimse leictrigh agus feabhsaíonn sé neart inslithe iomlán, go héifeachtach cosc a chur ar bhriseadh inslithe agus lochtanna scaoilte, rud a chinntíonn oibriú sábháilte, fadtéarmach faoin dá rátáil agus coinníollacha ualaigh pháirtigh.
Tugann claochladán dáileadh leachtach-tumtha Usune 2500kVA buntáistí suntasacha coigilte fuinnimh, go héifeachtach costais oibriúcháin agus astaíochtaí carbóin d’fhiontair a laghdú. Ceadaíonn na foirmlí ríofa bunsochair thíos chun luach eacnamaíoch agus comhshaoil a chainníochtú go beacht:
1. Foirmle Costas Bliantúil Leictreachais: Costas Bliantúil Leictreachais (CNY/bliain) = [Caillteanas Ualach (kW) + Caillteanas Ualach (kW) × (Meán
Fachtóir Luchtaithe)²] × 365 lá × 24 uair × Praghas Leictreachais
Foirmle Astaíochta 2.Carbóin: Astaíochtaí Bliantúla CO₂ = [Caillteanas Gan ualach (kW) + Caillteanas Luchtaithe (kW) × (Meánfachtóir Luchtaithe)²] × 365
laethanta × 24 uair × Fachtóir Astaíochta Carbóin (kg-CO₂/kWh)
I gcomparáid le claochladáin traidisiúnta den acmhainn chéanna, tá caillteanais gan ualach agus ualach níos ísle ag an táirge seo. Laghdaíonn oibriú fadtéarmach costais leictreachais go leanúnach agus laghdaítear astuithe carbóin, ag ailíniú le "Décharbóin" beartais agus caighdeáin chorparáideacha ghlasa táirgthe agus buntáistí eacnamaíocha agus comhshaoil den scoth á seachadadh.
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400×400/4×14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400×400/4×14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400×400/4×14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4×19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4×19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4×19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×19 |
Nóta: I gcás trasfhoirmeoirí a bhfuil toilleadh rátáilte 500 kVA agus faoi bhun acu, is é an caillteanas ualaigh os cionn an rampa sa tábla infheidhme maidir le an Daon11 grúpa ceangail, agus tá an caillteanas ualaigh faoi bhun an rampa infheidhme maidir le grúpa ceangail Yyn0.
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4×14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4×14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4×14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4×19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4×19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4×19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4×19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4×19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4×19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4×19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4×19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4×19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4×19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4×19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4×19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×19 |
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×19 |
In 2025, baineadh úsáid rathúil as ocht gclaochladán dáileacháin tumtha leacht Usune 2500kVA 10kV in eochair tionscadal athchóirithe greille uirbeach-tuaithe i Shouguang, Shandong. Soláthraíonn na haonaid seo cumhacht do thithe gloine talmhaíochta nua-aimseartha, páirceanna tionsclaíochta, agus limistéir chónaithe — iarratais a éilíonn caighdeáin dhian maidir le cobhsaíocht trealaimh, fuinnimh éifeachtúlacht, agus inoiriúnaitheacht chomhshaoil.
Tar éis coimisiúnaithe, d'oibrigh na haonaid fostáisiúin réamhdhéanta go cobhsaí i rith na bliana gan teip. D'fhan torann oibriúcháin tomhaiste faoi bhun 55dB, bhí éagothroime trí phas níos lú ná 1%, agus cosc tríú armónach bhí feidhmíocht den scoth. I gcomparáid leis na claochladáin oidhreachta a chuir siad in ionad, bhain an tionscadal laghdú 17.8% amach caillteanais iomlána agus sábháladh os cionn CNY 260,000 i gcostais bhliantúla leictreachais. Cuireann dearadh an umair séalaithe go hiomlán deireadh le saincheisteanna a bhaineann le dul in aois ola inslithe agus sceitheadh; déanann feidhmíocht bhliantúil teip nialasach cobhsaíocht an táirge a bhailíochtú go hiomlán agus buntáistí coigilte fuinnimh i dtimpeallachtaí eangaí uirbeacha-tuaithe.
Clúdaíonn an líne táirge leibhéil mheánvoltais de 10kV, 20kV, agus 36kV, rud a fhágann go bhfuil sé oiriúnach don eangach uirbeach-tuaithe athchóirithe, fiontair thionsclaíocha agus mhianadóireachta, páirceanna tráchtála, agus cásanna soláthair cumhachta cónaithe. Tá leas iomlán a bhaint speisialaithe curtha i bhfeidhm le haghaidh comhchlaochladáin agus fostáisiúin réamhdhéanta, cumasaithe iad chun ceanglais suiteála agus oibriúcháin a chomhlíonadh maidir le timpeallachtaí lasmuigh, coinníollacha tionsclaíocha crua, agus láithreacha dáilte uirbeacha dlúth.
Tá trí bhuntáiste lárnacha ann: Ar dtús, úsáideann sé struchtúr croí créachta tríthoiseach gan bhearna, agus mar thoradh air sin caillteanais níos ísle agus torann, chomh maith le soláthar cumhachta trí phas níos cothroime agus níos cobhsaí. Dara, an corna optamaithe agus soláthraíonn struchtúir umar níos fearr gearrchiorcad agus friotaíocht creimeadh, rud a fhágann go bhfuil ráta teip trealaimh níos ísle. Sa tríú háit, cuireann an dearadh aer-séalaithe go hiomlán moille ar aosú ola inslithe, ag leathnú shaol na seirbhíse trí níos mó. 20% i gcomparáid le trealamh traidisiúnta agus costais oibríochta agus cothabhála fadtéarmacha a laghdú.
Íoslaghdaíonn an táirge caillteanais oibriúcháin ag an bhfoinse trí chiorcaid mhaighnéadacha optamaithe agus dearadh struchtúrach; sáraíonn caillteanais tomhaiste gan ualach agus ualach na caillteanais trealaimh thraidisiúnta a chomhlíonann caighdeáin náisiúnta. Bunaithe ar tomhaltas fuinnimh caighdeánaithe agus foirmlí astuithe carbóin, íslíonn oibriú fadtéarmach leictreachas go seasta costais d'fhiontair. Ina theannta sin, laghdaigh caillteanais fuinnimh laghdaithe go díreach astuithe carbóin ar thaobh an tsoláthair chumhachta, uasghráduithe glasa, ísealcharbóin a éascú do thionscadail eangaí agus d’fhiontair déantúsaíochta, agus mar sin an dá rud a sheachadadh luach eacnamaíoch agus comhshaoil.
