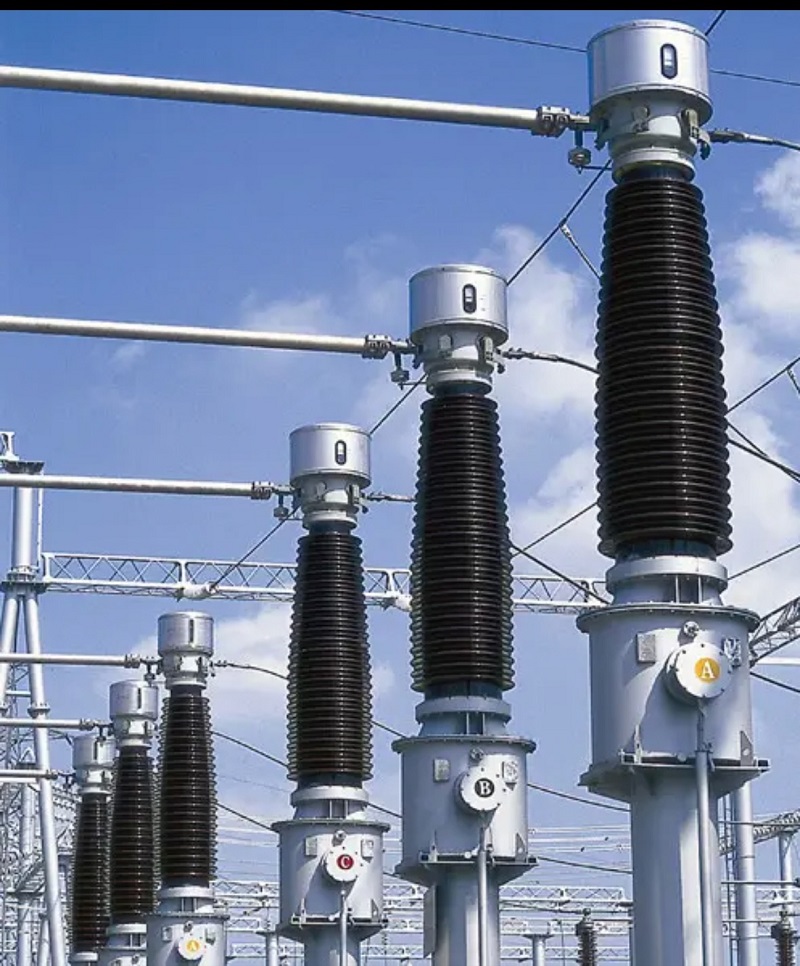

LB6-110kV Trasfhoirmeoir Reathais claochladán reatha ardvoltais é atá deartha le haghaidh tomhais reatha, méadrú fuinnimh agus cosaint sealaíochta i gcórais chumhachta AC 110kV. Oiriúnach do líonraí leictreacha 50Hz agus 60Hz, soláthraíonn an claochladán seo feidhmíocht chobhsaí agus cruinneas ard tomhais d'fhostáisiúin, do chórais tarchurtha cumhachta agus d'áiseanna cumhachta tionsclaíocha.
Le teicneolaíocht inslithe ola-tumtha chun cinn agus struchtúr iomlán séalaithe, seachadann LB6-110kV Transformer Reatha insliú leictreachais den scoth, oibriú iontaofa agus saol seirbhíse fada faoi choinníollacha oibre ardvoltais éilitheach.
Glacann an claochladán reatha sraith LB6-110kV dearadh gairmiúil le haghaidh feidhmeanna cumhachta ardvoltais. Léiríonn múnla an táirge a phríomhghnéithe teicniúla:
Tá an claochladán feistithe le foirceannadh tánaisteach iolrach, lena n-áirítear foirceannadh méadraithe amháin le rang cruinnis 0.5 agus trí foirceannadh cosanta. Cuireann an chumraíocht foirceannadh iolrach tánaisteach ar chumas feidhmeanna tomhais agus cosanta reatha iontaofa do riachtanais éagsúla córais chumhachta.
LB6-110kV Trasfhoirmeoir Reathatacaíonn sé le cumraíochtaí cóimheas reatha iolracha trí mhodh nasctha an phíosa ceangail sheachtraigh ar an gcoimeádán ola a athrú. Nuair atá sé nasctha i sraith, is é a/c an cóimheas srutha, agus soláthraíonn nasc comhthreomhar cóimheas srutha de 2*a/c.
Ceadaíonn an dearadh solúbtha seo an múnla claochladán céanna a oiriúnú do riachtanais oibriúcháin éagsúla, ag laghdú costais athsholáthair trealaimh agus feabhas a chur ar solúbthacht iarratais i gcórais chumhachta ardvoltais.
Tá an Trasfhoirmeoir Reatha LB6-110kV deartha chun oibriú go hiontaofa faoi choinníollacha comhshaoil éagsúla:
Maidir le hiarratais le teocht níos ísle nó le ceanglais chomhshaoil speisialta, is féidir réitigh shaincheaptha a phlé leis an monaróir de réir coinníollacha an tionscadail.
Glacann an Trasfhoirmeoir Reatha LB6-110kV struchtúr tumtha ola ar a bhfuil umar breosla, comhlacht claochladáin, bushing poircealláin, coimeádán ola agus leathaitheoir. Tá an comhlacht claochladán tumtha i ola inslithe agus tá foirceannadh bunscoile agus tánaisteach atá deartha le haghaidh feidhmíocht leictreach cobhsaí.
Glacann an foirceannadh bunscoile struchtúr U-chruthach. Úsáideann an príomhchóras inslithe teicneolaíocht inslithe capacitive ola-pháipéir, le scáileáin capacitive iolracha eagraithe idir sraitheanna inslithe. Ceanglaíonn an scáileán istigh le cumas ard agus tá an scáileán seachtrach faoi thalamh, feabhas a chur ar fheidhmíocht inslithe agus ar shábháilteacht oibriúcháin.
Tá an seoltóir foirceannadh bunscoile roinnte ina dhá chuid le ceithre chríochfort ceangailte leis an gcoimeádán ola. Is féidir an cóimheas reatha a choigeartú trí athruithe sreangú seachtracha, ag soláthar roghanna cumraíochta solúbtha.
Tá an foirceannadh tánaisteach suiteáilte ar thaca faoi bhun na foirceannadh bunscoile. Tá gach críochfort tánaisteach agus críochfoirt scáileáin seachtracha ceangailte leis an mbosca acomhal ar an umar claochladáin, ag cinntiú suiteáil agus cothabháil áisiúil.
Gnéithe an Trasfhoirmeoir Reatha LB6-110kV dearadh nasc praiticiúil le teanntáin sreangú seachtracha suiteáilte ag bun an bhosca acomhal. Cuirtear boltaí talún ar fáil ar an mbosca acomhal agus ar an umar breosla araon, rud a fhágann gur féidir an foirceannadh tánaisteach agus struchtúr iomlán an chlaochladáin a thalamh slán.
Glacann an claochladán saintréithe polaraíocht a laghdú. Nuair a shreabhann sruth príomhúil ó P1 go P2, sreabhann sruth tánaisteach tríd an gciorcad seachtrach ó S1 go S2 nó S3, ag cinntiú tarchur cruinn reatha do chórais tomhais agus cosanta.
Mar gheall ar a fheidhmíocht ardvoltais agus a fheidhmeanna cosanta iontaofa, úsáidtear Trasfhoirmeoir Reatha LB6-110kV go forleathan i:
Comhcheanglaíonn LB6-110kV Trasfhoirmeoir Reatha tomhas cruinn, insliú iontaofa, dearadh cóimheas reatha solúbtha agus oibriú ísealchothabhála. Cinntíonn a struchtúr ola-tumtha atá séalaithe go hiomlán feidhmíocht chobhsaí i dtimpeallachtaí ardvoltais, rud a fhágann gur réiteach iontaofa é do chórais chumhachta nua-aimseartha a éilíonn oibriú sábháilte agus leanúnach.
