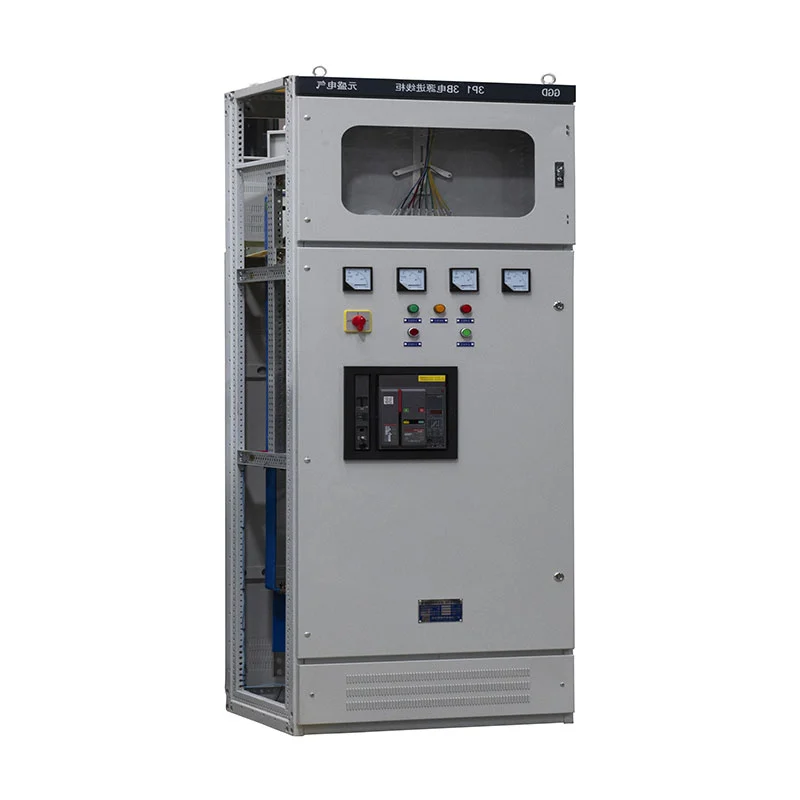

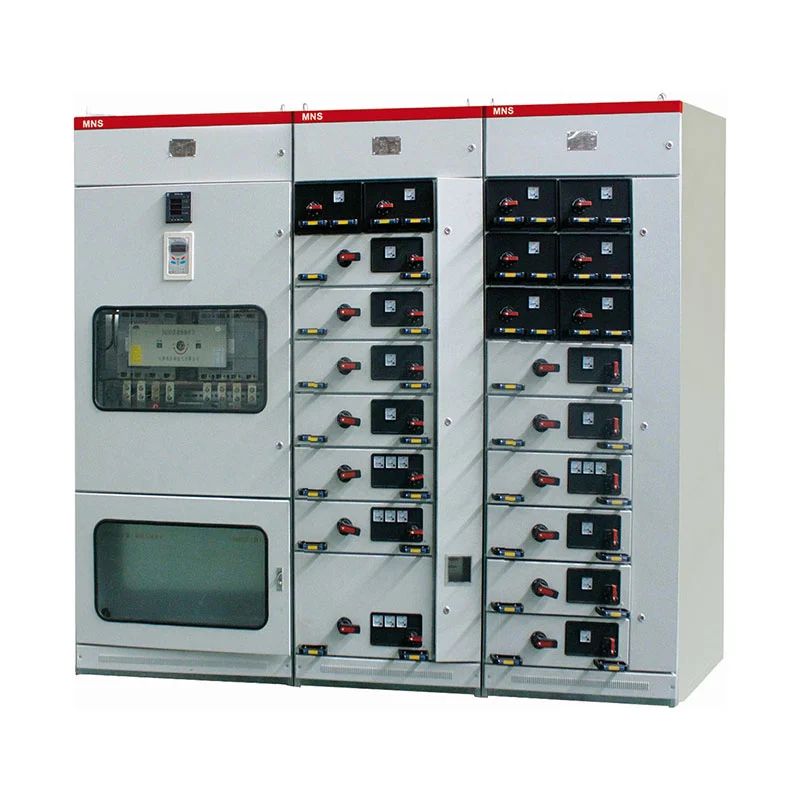

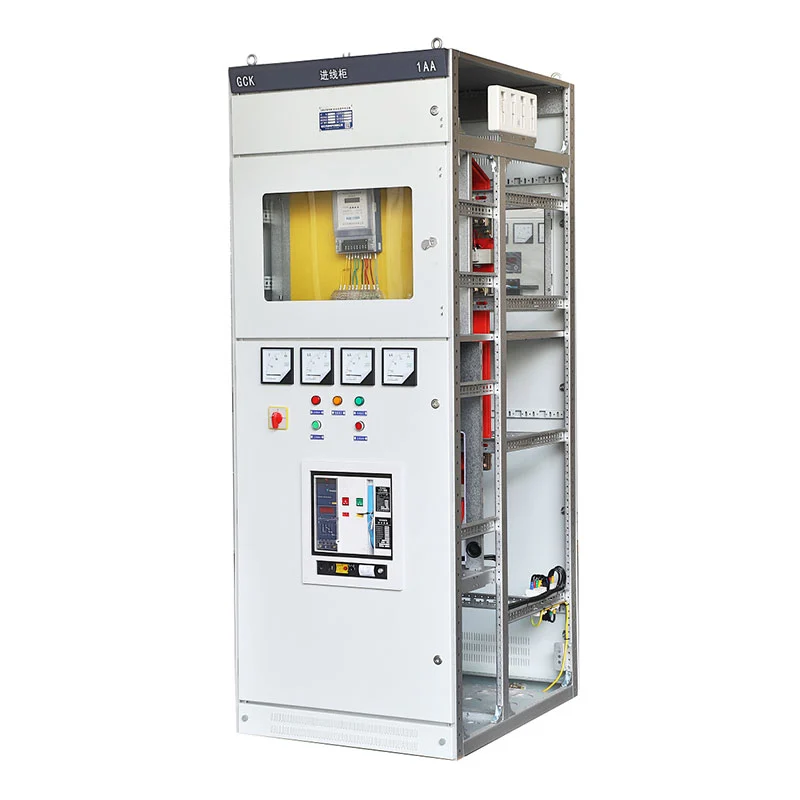

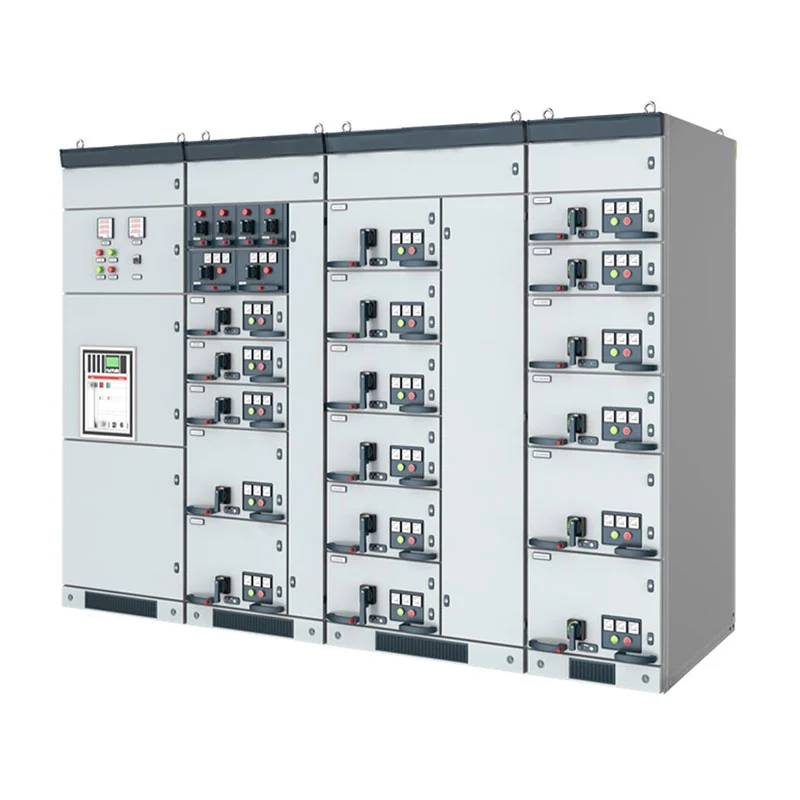

Arna fhorbairt ag Zhejiang Usune Electric Co., Ltd., tá an Lasc-chlár Dáilte Aistarraingthe Íseal Voltais oiriúnach do AC Córais 50Hz le voltas oibre rátáilte suas le 400V agus sruth rátáilte suas go dtí 3150A. Comhcheanglaíonn an dearadh busbar copair dáileadh, scoradáin chiorcaid configurable, sreangú tánaisteach eagraithe agus spásanna cábla tiomnaithe chun tacú le éagsúla leagan amach tionscadail. Déanann agus soláthraíonn Usune réitigh lascthrealamh ísealvoltais do stáisiúin chumhachta, fostáisiúin, monarchana, áiseanna mianadóireachta, foirgnimh tráchtála agus tionscadail dáileacháin cumhachta eile sa tSín agus margaí thar lear.
Éilíonn ualaí leictreacha éagsúla socruithe friothálacha éagsúla. Is féidir an comh-aireachta a chumrú de réir an Léaráid dáileadh cumhachta, ag ligean ciorcaid isteach, ciorcaid amach, friothálacha mótair agus cumhacht imoibríoch ciorcaid chúitimh le socrú laistigh den chóras dáileacháin ísealvoltais céanna.
Le haghaidh ceanglais dáileacháin níos mó, is féidir scoradáin chiorcaid uilíocha mar shraith Emax, MT, 3WN, AH agus ME. roghnaithe de réir dearadh an tionscadail. Is féidir leis an gcumraíocht a ionchorprú freisin scoradáin chiorcaid cás múnlaithe, ualach lasca agus comhpháirteanna leictreacha eile bunaithe ar an scéim rátála agus cosanta reatha riachtanach.
Ceadaíonn an cur chuige cumraíochta seo an trealamh a oiriúnú d'ailtireachtaí dáileadh cumhachta éagsúla ina ionad sin de bheith ag brath ar shocrú leictreach seasta amháin.
Úsáideann na príomhbhusbharraí agus barraí bus brainse copar leictrealaíoch chun cosán cobhsaí iompair a sholáthar idir an teacht isteach agus ciorcaid amach. Cuirtear insliú lasair-retardant agus sleeves teas-shrinkable i bhfeidhm ar busbar ábhartha ailt chun cosaint inslithe a fheabhsú agus aithint chéim shoiléir a choinneáil.
Tá an socrú busbar deartha de réir na líníochta leictreachais agus na ceanglais reatha rátáilte. Solúbtha is féidir naisc busbar a sholáthar freisin ag an nasc isteach idir an droichead bus agus an príomhchiorcad briseoir nuair a éilíonn dearadh an tionscadail.
I gcás foirne soláthair, cuidíonn an chumraíocht seo le meaitseáil an lasc-chláir le claochladáin in aghaidh an tsrutha a shimpliú, droichid bus agus córais friothálacha le sruth.
Déantar fráma na comh-aireachta agus na deighiltí inmheánacha a mhonarú ó phlátaí cruach fuar-rollta. An pláta caighdeánach nach bhfuil tiús níos lú ná 2 mm, ag soláthar neart meicniúil leordhóthanach le haghaidh oibriú gnáth, cigireacht agus cothabháil.
Soláthraíonn struchtúr na comh-aireachta réimsí tiomnaithe do chomhpháirteanna leictreacha, naisc cábla agus rialú tánaisteach sreangú. Socraítear doirse, lámha oibriúcháin, plátaí aitheantais agus lipéid inmheánacha de réir an leictreach dearadh chun sainaithint ciorcaid a dhéanamh níos éasca le linn coimisiúnaithe agus cothabhála.
Ritheann bus talún copair PE feadh treo socrú na comh-aireachta. Is féidir le comhpháirteanna a éilíonn talamh a bheith ceangailte leis an seoltóir seo, agus críochfoirt tiomnaithe curtha ar fáil chun ceangal leis an talamh seachtrach líonra.
Socraítear an ciorcad tánaisteach de réir na líníochtaí tionscadail agus na ceanglais rialaithe. Úsáidí sreangú rialaithe seoltóirí copair inslithe solúbtha agus eagraítear é i mbearta chun sreangú inmheánach glan agus inchothaithe a sholáthar socrú.
Go ginearálta úsáideann ciorcaid rialaithe seoltóirí 1.5 mm², agus úsáideann ciorcaid reatha AC seoltóirí 2.5 mm², faoi réir an dearadh innealtóireachta deiridh. Úsáidtear bloic teirminéil lasair-retardant, agus uimhreacha sreang nó marcanna aitheantais ciorcad soláthraítear iad chun freagairt do na líníochtaí leictreacha.
Maidir le caibinéid ag teacht isteach, is féidir cosaint turas undervoltage a ionchorprú i gcosaint an scoradáin chiorcaid socrú. Is féidir soilse táscaire, lasca rialaithe agus ionstraimí tomhais a chumrú freisin de réir an feidhm gach ciorcad.
Is féidir an Lasc-chlár Dáilte Aistarraingthe Ísealvoltais a chumrú le haghaidh roinnt cumhachta ísealvoltais coitianta feidhmeanna dáileacháin. Faigheann comh-aireachta ag teacht isteach cumhacht ón gclaochladán in aghaidh an tsrutha nó ón bhfoinse cumhachta, agus dáileann caibinéid atá ag dul as oifig leictreachas chuig ualaí iartheachtacha.
Is féidir ciorcaid rialaithe mótair a shocrú ag baint úsáide as cumraíochtaí tarraiceán mór agus beag, le scoradáin chiorcaid nó comhleádh lasca ualach rothlacha roghnaithe de réir na saintréithe mótair. Is féidir le caibinéid cúitimh toilleora trealamh cúitimh cumhachta imoibríoch láimhe, uathoibríoch nó cianda a ionchorprú.
Ceadaíonn an socrú modúlach seo an t-ardán comh-aireachta céanna chun tacú le tascanna dáileadh leictreach éagsúla laistigh tionscadal amháin.
| Mír | Sonraíocht |
| Cineál Táirge | Lasc-chlár Dáilte Aistarraingthe Ísealvoltais |
| Voltas Oibre Rátáilte | 0.4kV |
| Minicíocht Rátáilte | 50 Hz |
| Reatha Rátáilte | Suas go dtí 3150A |
| Céim Chosanta | IP23 |
| Suiteáil | Laistigh |
| Airde | ≤2000m |
| Leibhéal Truaillithe | Leibhéal 3 |
| Teocht Chomhthimpeallach | -10°C go +40°C |
| Meán-Thaise Coibhneasta Laethúil | ≤95% |
| Meán-Thaise Coibhneasta Míosúil | ≤90% |
| Déine Seismeach | ≤Méid 8 |
| Príomhábhar Busbar | Copar Leictrilíteach |
| Ábhar Comh-Aireachta | Pláta Cruach Iarchurtha Fuar |
| Dath Comh-Aireachta Caighdeánach | Liath Leictreach, RAL7032 |
| Múnla | Voltas rátáilte (V) | Reatha rátáilte (A) | Sruth briste gearrchiorcaid rátáilte (KA) | Gearr-am rátaithe seasann an sruth(1anna) (kA) | Buaic rátáilte seasann an sruth (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

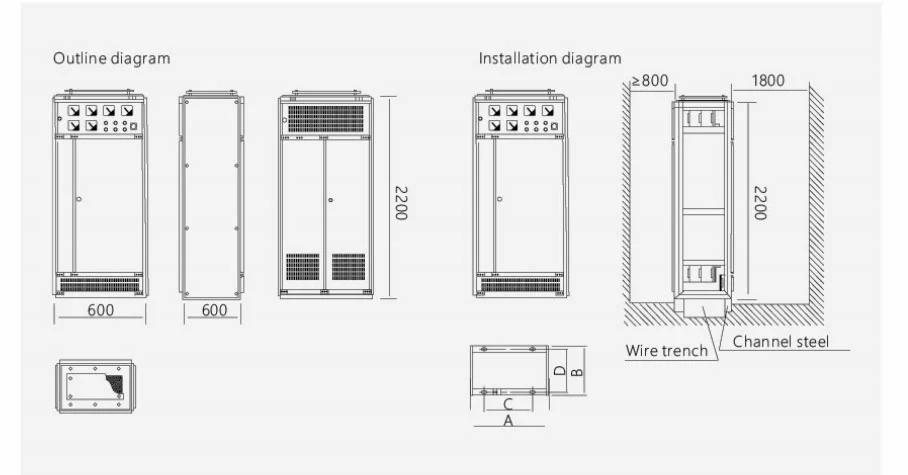

| Cód táirge | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Tá an trealamh beartaithe le haghaidh suiteáil faoi dhíon i dtimpeallachtaí gan creathadh trom, tionchar nó creimneach coinníollacha. Ba cheart go bhfanfadh an teocht chomhthimpeallach idir -10°C agus +40°C, agus an meánteocht laistigh de 24 uaireanta nach mó ná +35°C.
Is gnách go mbíonn airde na suiteála teoranta do 2000 m. Ag teocht chomhthimpeallach uasta de +40 °C, an coibhneasta níor chóir go mbeadh an taise níos mó ná 50%, agus féadfar taiseachas coibhneasta níos airde a cheadú ag teochtaí níos ísle de réir na coinníollacha comhshaoil is infheidhme.
Níor chóir go mbeadh an claonadh suiteála níos mó ná 5 ° ón eitleán ingearach. Má tá an trealamh ag teastáil le haghaidh speisialta timpeallachtaí nó coinníollacha oibriúcháin, is féidir an chumraíocht deiridh a chinneadh trí chomhairliúchán teicniúil idir Usune agus an custaiméir.
Tugtar aghaidh ar shábháilteacht leictreach trí thógáil comh-aireachta agus cosaint ciorcad araon. Meicniúil agus leictreach ionchorpraítear feidhmeanna comhghlasála de réir na cumraíochta roghnaithe chun earráidí oibriúcháin a laghdú.
Úsáideann an comh-aireachta lipéid chiorcaid aitheanta go soiléir agus uimhreacha comhpháirteanna, agus soláthraíonn an córas forais a bus copair tiomnaithe PE le haghaidh naisc talún. Is féidir urranna cábla a dhearadh le dóthain spáis le haghaidh cinn cábla agus suiteáil claochladán sruth nialasach nuair is gá.
Tá na doirse tosaigh agus cúil deartha le haghaidh oscailt agus dúnta cobhsaí, agus na comhpháirteanna oibriúcháin suite go dtí seachain cur isteach ar dhoirse agus ar lámha na comh-aireachta.
Déanann Usune a threalamh leictreach ísealvoltais de réir cheanglais infheidhme IEC agus GB. Ábhartha áirítear leis na caighdeáin GB/T 14048.2, GB 7251.12 agus ceanglais IEC is infheidhme maidir le lascthrealamh ísealvoltais agus tionóil fearas rialaithe.
Tacaíonn deimhnithe ISO 9001, ISO 14001 agus ISO 45001 leis an gcóras táirgthe agus bainistíochta. An táirge is féidir deimhniú CE agus doiciméadú tástála ábhartha a sholáthar freisin de réir riachtanais an tionscadail.
Soláthraíonn na deimhnithe agus na caighdeáin seo bonn doiciméadaithe d'fhoirne soláthair le haghaidh meastóireachta soláthróra, tionscadail faomhadh agus ceannach idirnáisiúnta.
Clúdaíonn rialú cáilíochta ábhair chomh-aireachta, barraí bus copair, comhpháirteanna leictreacha, sreangú tánaisteach agus críochnaithe tionól. Roghnaítear comhpháirteanna de réir na líníochtaí dearaidh ceadaithe agus na sonraíochtaí teicniúla.
Sula seachadadh, déantar gnáth-iniúchadh agus tástáil ar an trealamh cóimeáilte. Sreangú, sainaithint comhpháirteanna, naisc talamh, struchtúr comh-aireachta agus feidhmeanna leictreacha a sheiceáil i gcoinne an doiciméadú tionscadail a saincheisteanna suiteála agus coimisiúnaithe ag suíomh an chustaiméara a laghdú.
Coinníonn Usune taifid táirgthe agus iniúchta freisin chun tacú le fíorú cáilíochta agus inrianaitheacht tionscadail.
Soláthraíodh an Lasc-chlár Dáilte Aistarraingthe Ísealvoltais don Tionscadal Seoladh Roicéid Cas-spás, i gcás ina bhfuil gá le dáileadh cumhachta ísealvoltais iontaofa le haghaidh áiseanna tionscadail agus leictreach tacaíochta córais.
I gcás tionscadal innealtóireachta le hualaí leictreacha iolracha agus ciorcaid dáileacháin éagsúla, an comh-aireachta modúlach Ceadaíonn cumraíocht cumhacht ag teacht isteach, ciorcaid friothálacha agus feidhmeanna cúnta leictreach a eagrú de réir dearadh dáileadh cumhachta an tionscadail.
Is féidir toisí na comh-aireachta a chinneadh de réir na líníochtaí leictreacha ceadaithe, roghnú comhpháirteanna, cábla ceanglais iontrála agus coinníollacha suiteála an láithreáin. Is féidir le Usune líníochtaí tríthoiseacha comhfhreagracha a sholáthar le haghaidh athbhreithniú innealtóireachta roimh tháirgeadh.
Déanann Usune iniúchadh agus gnáththástáil roimh an loingsiú. Clúdaíonn an próiseas tástála cóimeáil comh-aireachta, naisc leictreacha, suiteáil comhpháirteanna, talamh, sreangú tánaisteach agus feidhmeanna ábhartha eile.
Is féidir tuarascálacha tástála agus doiciméadúchán teicniúil a sholáthar de réir riachtanais an tionscadail, ag cabhrú le custaiméirí nósanna imeachta iniúchta, suiteála agus coimisiúnaithe a chomhlánú.
Tá an chumraíocht chaighdeánach rátáil ag 0.4kV, le sruth rátáilte suas le 3150A. An chumraíocht leictreach deiridh a chinneadh de réir an tionscadail ualach agus líníochtaí dearaidh.
Tá. Is féidir le Usune cumraíocht na comh-aireachta a shaincheapadh de réir schematics leictreach, cainníocht ciorcad, comhpháirt roghnú, treo iontrála cábla, toisí an chomh-aireachta agus riachtanais tionscadail eile.
Is féidir leis an gcóras freastal ar chumraíochtaí éagsúla scoradáin chiorcaid. Scoradáin chiorcaid uilíoch ar nós Emax, MT, Is féidir sraith 3WN, AH agus ME a roghnú de réir an dearadh ceadaithe.
Tá. Is féidir cumraíochtaí rialaithe mótair a shocrú ag baint úsáide as méideanna éagsúla tarraiceán agus scoradáin chiorcaid oiriúnacha nó comhleádh lasca ualaigh de réir acmhainne mótair agus riachtanais chosanta.
Úsáideann na barraí bus is mó agus brainse copar leictrealaíoch. Is féidir le hailt busbar ábhartha a sholáthar le lasair-retardant inslithe agus sleeves cosanta teas-shrinkable.
Is féidir le Usune sonraíochtaí teicniúla, líníochtaí leictreacha, líníochtaí tríthoiseacha, tuarascálacha tástála agus ábhartha a sholáthar doiciméadú cáilíochta de réir riachtanais an tionscadail.
Is é an t-am luaidhe caighdeánach go ginearálta 15-20 lá, ag brath ar chumraíocht, cainníocht agus riachtanais tionscadail.
Tá níos mó ná 14 bliain de thaithí ag Usune i ndéantúsaíocht trealamh leictreach agus táirgí bunaithe ar thionscadail forbartha. Is féidir lena fhoireann innealtóireachta oibriú ó líníochtaí custaiméirí agus sonraíochtaí leictreacha chun an cumraíocht comh-aireachta riachtanach.
Le córais bhainistíochta ISO 9001, ISO 14001 agus ISO 45001, comhlíonadh caighdeánach IEC agus GB, deimhniú CE agus gnáth-thástáil mhonarcha, soláthraíonn Usune trealamh dáileacháin íseal-voltais do bhaile agus idirnáisiúnta tionscadail.
I gcás tionscadal óna dteastaíonn Lasc-chlár Dáilte Aistarraingthe Ísealvoltais, is féidir le custaiméirí an líne singil a sholáthar léaráid, sruth rátáil, líon na gciorcad isteach agus amach, riachtanais na gcomhpháirteanna agus toisí na comh-aireachta. Is féidir le Usune an chumraíocht theicniúil chomhfhreagrach agus an luachan a ullmhú ansin.
