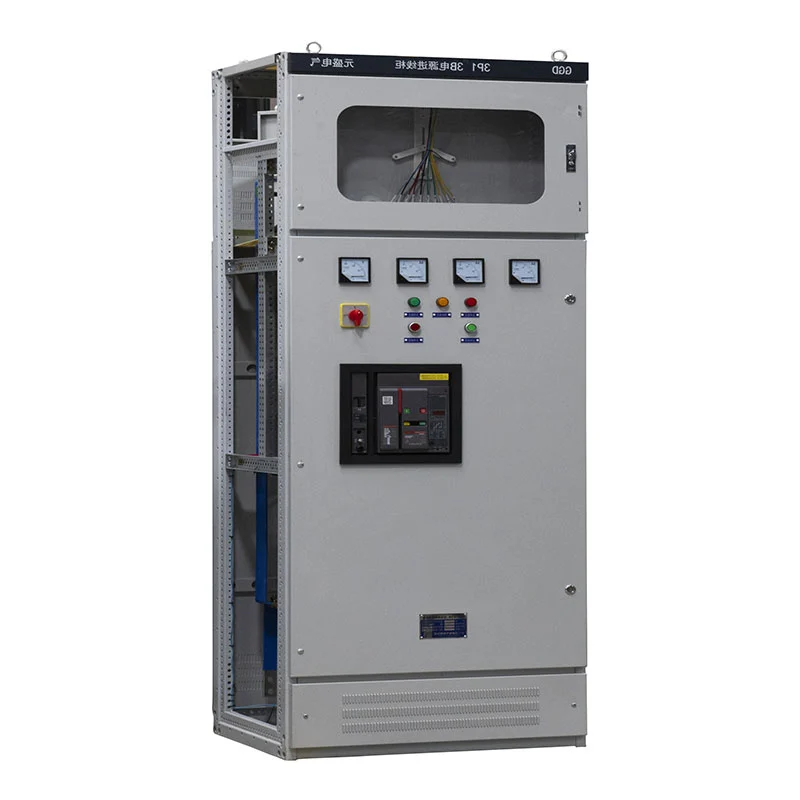

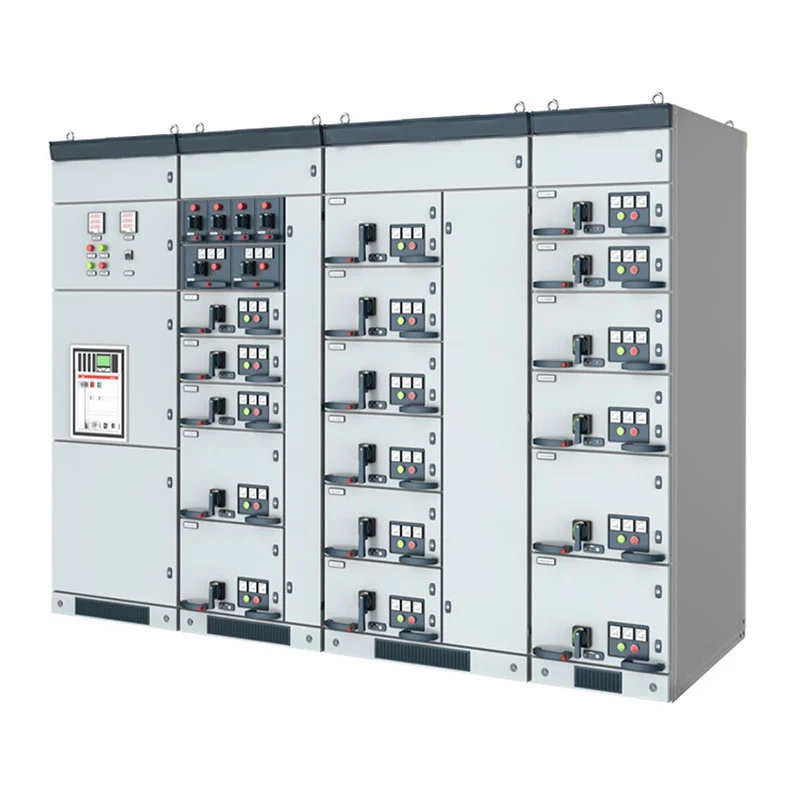

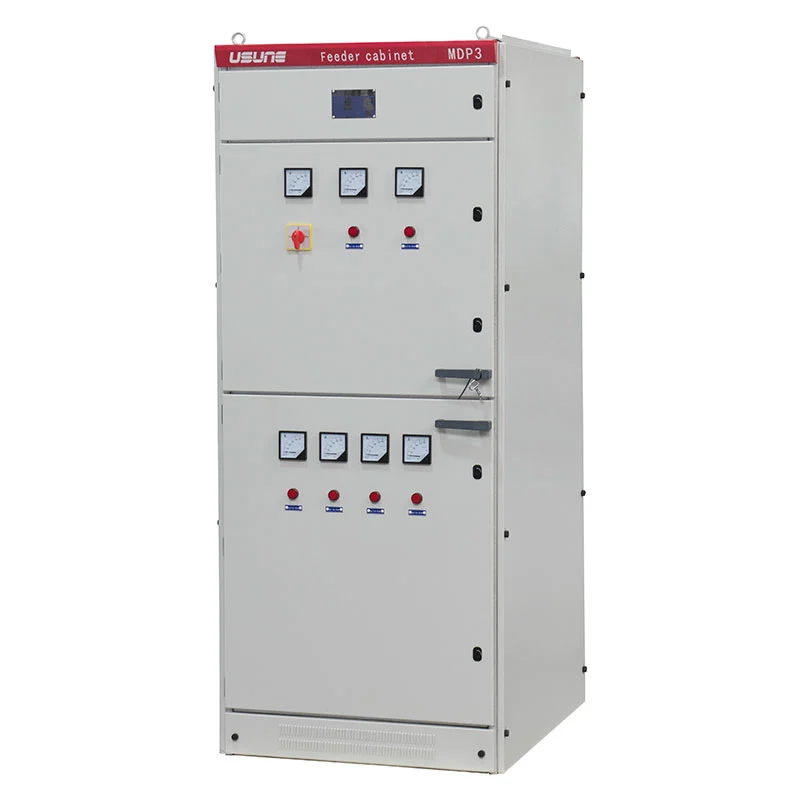

Tá Painéal Dáilte Cumhachta Ísealvoltais GGD deartha le haghaidh iarratais dáileadh cumhachta faoi dhíon le minicíocht rátáilte de 50Hz agus voltas oibre rátáilte suas le 380/400V. A struchtúr comh-aireachta, barraí bus copair, ciorcaid rialaithe agus cosaint is féidir comhpháirteanna a chumrú de réir riachtanais an tionscadail. Tá an réiteach oiriúnach do stáisiúin chumhachta, fostáisiúin, monarchana, fiontair mhianadóireachta, foirgnimh thráchtála agus áiseanna dáileacháin leictreacha eile.
Tá Painéal Dáilte Cumhachta Ísealvoltais GGD deartha mar aonad lárnaithe dáilte íseal-voltais. Is féidir leis cumhacht leictreach a fháil ón gcóras in aghaidh an tsrutha agus é a dháileadh ar chiorcaid iolracha amach le haghaidh trealaimh, soilsiú, mótair agus ualaí eile.
Is féidir an comh-aireachta a shocrú mar chomh-aireachta ag teacht isteach, comh-aireachta dáileadh amach, comh-aireachta cúitimh toilleora nó cumraíochtaí eile de réir na léaráide aonlíne leictreach. Déanann sé seo an córas níos éasca a chomhtháthú isteach líonraí dáileacháin tionsclaíochta agus tráchtála éagsúla.
Scarann an socrú inmheánach comhpháirteanna leictreacha móra agus sreangú rialaithe de réir dearadh an tionscadail. Scoradáin chiorcaid uilíocha, scoradáin chiorcaid mhúnlaithe, mionscoradáin chiorcaid, teagmhálaithe, athsheachadáin, méadair agus is féidir comhpháirteanna eile a roghnú de réir na bhfeidhmeanna ciorcad riachtanacha.
I gcás tionscadal óna dteastaíonn brandaí nó sonraíochtaí comhpháirte saincheaptha, is féidir le Usune roghnú na gcomhpháirteanna a chomhordú leis an gceannaitheoir roimh tháirgeadh.
Déantar fráma agus deighiltí na comh-aireachta a mhonarú as pláta cruach fuar-rollta. Is é an tiús pláta tagartha ≥2mm, le himill chríochnaithe cóireáilte chun imill ghéar a laghdú le linn oibriú agus cothabhála.
Tá struchtúr an chomh-aireachta deartha chun neart meicniúil leordhóthanach a sholáthar le haghaidh gnáthoibriú agus é ag ligean rochtain le haghaidh iniúchta, sreangú agus athsholáthar comhpháirteanna. Tá na doirse tosaigh agus cúil socraithe le haghaidh praiticiúla oibriú agus cothabháil.
Úsáidtear copar leictrealaíoch do na barraí bus is mó agus brainse. Is féidir le hábhair chosanta inslithe agus teas-shrinkable a chur i bhfeidhm ar an gcóras busbar chun an fheidhmíocht tréleictreach riachtanach a choinneáil.
Cuirtear sainaithint céim ar fáil don socrú busbar, agus déantar joints busbar a phróiseáil de réir an modh nasctha leictreach riachtanach. Is féidir nasc busbarra solúbtha a sholáthar freisin nuair is gá idir an droichead bus ag teacht isteach agus an príomh-scoradán ciorcad.
Socraítear bus copair tiomnaithe PE feadh treo tionóil na comh-aireachta. Is féidir le comhpháirteanna a éilíonn talamh a bheith ceangailte tríd an gcóras Corpoideachais, agus críochfoirt curtha ar fáil chun ceangal leis an ngréasán seachtrach talún.
Is féidir leis an urrann cábla go leor spáis a chur in áirithe freisin do chinn cábla agus suiteáil claochladán reatha gaolmhar de réir líníocht an tionscadail.
Is féidir le caibinéid ag teacht isteach a bheith feistithe le scoradáin chiorcaid uilíoch agus feidhmeanna cosanta comhfhreagracha. Tá an is féidir le cumraíocht sholáthraítear scoradáin chiorcaid leictreacha-oibríochta le cosaint turas undervoltage agus feidhmeanna am-moill de réir an dearadh leictreach.
Cinneann ceanglais an tionscadail an chumraíocht cosanta agus rialaithe seachas a bheith teoranta do cheann amháin comhcheangal comhpháirte seasta.
Is féidir ciorcaid amach a shocrú le haghaidh ualaí éagsúla agus riachtanais dáileacháin. Scoradáin chiorcaid, teagmhálaithe, is féidir athsheachadáin teirmeacha agus bloic críochfoirt a roghnú de réir na gceanglas reatha agus rialaithe rátáilte gach ceann acu friothálacha.
Tacaíonn leagan amach na comh-aireachta le sainaithint ciorcaid shoiléir, le huimhreacha gléas agus lipéid sreangaithe suite níos éasca iniúchadh agus cothabháil.
Maidir le hiarratais mhótair, is féidir leis an gcomh-aireachta ciorcaid rialaithe mótair a chomhtháthú le lascadh agus cosaint chuí comhpháirteanna. Is féidir soilse tásc tosaithe/stad agus sainaithint ciorcaid a shocrú ar phainéal na comh-aireachta chun cabhrú leat sainaithníonn oibreoirí ciorcaid mhótair aonair go tapa.
Déantar na ciorcaid rialaithe tánaisteacha a shreangú de réir na líníochtaí leictreacha ceadaithe. Tá seoltóirí solúbtha socraithe i mbearta eagraithe, le insliú cuí agus muinchillí a úsáidtear nuair a théann sreangú trí shochorraithe nó limistéir atá nochta go meicniúil.
Áirítear ar na tras-ailt tagartha 1.5 mm² le haghaidh ciorcaid rialaithe agus voltas AC agus 2.5 mm² le haghaidh ciorcaid srutha AC, faoi réir an dearadh leictreach deiridh.
Úsáideann bloic críochfoirt comhpháirteanna lasair-retardant, agus sainaithnítear seoltóirí de réir uimhriú an chiorcaid nó treo seoltóra léirithe ar na líníochtaí. seachnaítear lipéid inmheánacha lámhscríofa; uimhreacha ciorcad agus trealamh tá an t-aitheantas clóite nó stampáilte te le haghaidh cothabhála fadtéarmach níos soiléire.
Tá Painéal Dáilte Cumhachta Ísealvoltais GGD deartha thart ar na paraiméadair tagartha seo a leanas:
| Mír | Sonraíocht |
| Cineál Táirge | Painéal Dáilte Cumhachta Ísealvoltais GGD |
| Voltas Rátáilte | 0.4kV |
| Minicíocht Rátáilte | 50 Hz |
| Reatha Rátáilte | Suas go dtí 3150A |
| Céim Chosanta | IP23 |
| Suiteáil | Laistigh |
| Leibhéal Truaillithe | Leibhéal 3 |
| Airde | ≤1000m |
| Teocht Chomhthimpeallach | -10°C go +40°C |
| Meán-Thaise Coibhneasta Laethúil | ≤95% |
| Meán-Thaise Coibhneasta Míosúil | ≤90% |
| Déine Seismeach | Suas go dtí méid 8 |
Déantar paraiméadair leictreacha deiridh, toisí na comh-aireachta agus roghnú na gcomhpháirteanna a chinneadh de réir an cheadaithe líníocht theicniúil agus riachtanais tionscadail.
| Múnla | Voltas rátáilte (V) | Reatha rátáilte (A) | Sruth briste gearrchiorcaid rátáilte (KA) | Gearr-am rátaithe seasann an sruth(1anna) (kA) | Buaic rátáilte seasann an sruth (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Cód táirge | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
I monarchana, ceardlanna agus áiseanna mianadóireachta, is féidir le Painéal Dáilte Cumhachta Ísealvoltais GGD feidhmiú mar an lárionad pointe dáileacháin le haghaidh trealamh táirgeachta, mótair, soilsithe agus córais chúnta.
Is féidir an comh-aireachta a chumrú le haghaidh líonraí dáileacháin foirgneamh tráchtála agus ard-ardú nuair a bhíonn iolrach ag dul as oifig éilíonn ciorcaid cosaint, tomhas agus rialú láraithe.
Is féidir le stáisiúin chumhachta agus fostáisiúin an trealamh a úsáid le haghaidh dáileadh cumhachta cúnta íseal-voltais agus le sruth córais leictreacha, leis an gcumraíocht inmheánach curtha in oiriúint do léaráid aonlíne an tionscadail.
Tá an trealamh beartaithe le haghaidh suiteáil laistigh. Is í an teocht oibriúcháin tagartha ná -10°C go +40°C, agus tá airde suas le 1000m.
Ba cheart go mbeadh an timpeallacht máguaird saor ó chreathadh dian, tionchar agus coinníollacha creimneach. Nuair a speisialta tá ceanglais chomhshaoil ann, is féidir coinníollacha teicniúla a phlé idir Usune agus an ceannaitheoir roimhe seo táirgeadh.
Le linn na suiteála, níor chóir go mbeadh claonadh an trealaimh chuig an eitleán ingearach níos mó ná 5 °. Suiteáil cheart Cuidíonn ailíniú comh-aireachta, oibriú doras agus iontaofacht nasc leictreach a chothabháil.
Leanann dearadh agus déantúsaíocht Phainéal Dáilte Cumhachta Ísealvoltais GGD lascthrealamh ísealvoltais infheidhme ceanglais, lena n-áirítear caighdeáin ábhartha GB agus IEC. Is féidir an trealamh a sholáthraítear a mhonarú de réir an na sonraíochtaí tionscadail is déanaí is infheidhme agus na doiciméid theicniúla fhaofa.
I measc na bpríomhchaighdeáin tagartha tá GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 agus trealamh leictreach is infheidhme eile. caighdeáin atá sonraithe ag an tionscadal.
Tacaíonn córais ISO 9001, ISO 14001 agus ISO 45001 le gníomhaíochtaí déantúsaíochta agus bainistíochta cáilíochta Usune. Is féidir deimhniú CE a sholáthar do tháirgí leictreacha freisin, mar aon le doiciméid tástála ábhartha dá réir le cumraíocht an táirge.
| Mír Comparáide | Painéal Dáilte Cumhachta Ísealvoltais GGD | Lascthrealamh Intarraingthe | Comh-Aireachta Dáilte de Chineál Seasta |
| Príomhchuspóir | Dáileadh, rialú agus cosaint cumhachta ísealvoltais | Athrú agus cothabháil ciorcaid go minic | Dáileadh cumhachta bunúsach |
| Voltas tipiciúla | 0.4kV | Voltas íseal/mheánach ag brath ar chumraíocht | Voltas íseal |
| Struchtúr na Comh-Aireachta | Comh-aireachta modúlach seasta | Struchtúr tarraiceán/tralaí in-aistarraingthe | Suiteáil seasta |
| Rochtain Chuarda | Cothabháil tosaigh agus cúil ag brath ar dhearadh | Aistarraingt tapa na n-aonad feidhme | Rochtain chothabhála traidisiúnta |
| Solúbthacht Cumraíochta | Ard | An-ard | Measartha |
| Córas Busbarra | Barraí bus príomhlíonra copair agus brainse | Socrú busbarra roinnte | Barraí bus copair nó alúmanaim |
| Ualaí Oiriúnacha | Fothairí, mótair, soilsiú, córais chúnta | Fothairí iolracha agus ciorcaid rialaithe mótair | Ualaí dáileadh ginearálta |
| Cur Chuige Cothabhála | Cigireacht agus athsholáthar comhpháirte | Aistarraingt aonad feidhme le haghaidh cothabhála | Cothabháil leibhéal comhpháirte |
| Saincheapadh Tionscadal | Léaráid aonlíne agus saincheaptha bunaithe ar chomhpháirt | Saincheapadh cumraíochta drawer | Saincheapadh cumraíochta bunúsach |
| Feidhmchláir tipiciúla | Monarcha, fostáisiúin, stáisiúin chumhachta, foirgnimh | Dáileadh tionsclaíoch agus rialú mótair | Dáileadh tráchtála agus ginearálta |
Tá Painéal Dáilte Cumhachta Ísealvoltais GGD oiriúnach go háirithe nuair a éilíonn an tionscadal láraithe láidir comh-aireachta dáileacháin le struchtúr inmheánach soiléir, córas busbar copair agus roghnú solúbtha an teacht isteach, ciorcaid amach agus rialaithe.
I gcás tionscadal arb é an príomhriachtanas iad athsholáthar tapa a dhéanamh ar aonaid fheidhmiúla aonair, is féidir a tharraingt siar d'fhéadfadh go mbeadh cumraíocht níos oiriúnaí. Le haghaidh líonraí dáileacháin níos simplí le níos lú athruithe ciorcaid, cineál seasta is féidir le comh-aireachta réiteach níos simplí a sholáthar.
Is féidir le Usune struchtúr na comh-aireachta, na scoradáin chiorcaid, socrú barra bus, comhpháirteanna rialaithe agus sreangú inmheánach a roghnú de réir léaráid aonlíne an tionscadail agus ceanglais theicniúla.
Tá tagairt déanta do Phainéal Dáilte Cumhachta Ísealvoltais GGD don Tionscadal Seoladh Roicéid Cas-space, ag léiriú a fheidhmithe i dtimpeallacht tionscadail ina bhfuil dáileadh íseal-voltais struchtúrtha agus leictreach tá iontaofacht trealaimh tábhachtach.
Tá níos mó ná 14 bliain de thaithí ag Zhejiang Usune Electric Co., Ltd i réimse an trealaimh leictreach, le tacaíocht ag foireann T&F a bhfuil taithí acu atá in ann cumraíochtaí a fhorbairt de réir riachtanais a bhaineann go sonrach le tionscadail.
Ó chomhpháirteanna leictreacha agus déantús comh-aireachta go sreangú inmheánach agus iniúchadh deiridh, tá feidhm rialaithe ag Usune nósanna imeachta táirgeachta agus cigireachta cáilíochta. Is é an t-am luaidhe táirgeachta caighdeánach ná thart ar 15-20 lá, ag brath ar chumraíocht agus cainníocht ordú.
Maidir le tionscadail a éilíonn scoradáin chiorcaid ar leith, comhpháirteanna rialaithe, toisí comh-aireachta, socruithe busbar nó cumraíochtaí sreangú, is féidir le Usune an trealamh a fhorbairt bunaithe ar léaráid aonlíne agus teicniúil an cheannaitheora sonraíochtaí.
Is é 0.4kV an voltas rátáil tagartha caighdeánach, le minicíocht rátáilte de 50Hz. Braitheann paraiméadair deiridh ar an tionscadal dearadh.
Is féidir leis an gcumraíocht a sholáthraítear 3150A a bhaint amach, faoi réir an scoradáin chiorcaid roghnaithe, barra bus agus leictreacha iomlán dearadh.
Tá. Toisí na comh-aireachta, comhpháirteanna leictreacha, ciorcaid isteach agus amach, feidhmeanna rialaithe, barra bus is féidir socruithe agus sonraí eile a shaincheapadh de réir líníochtaí ceadaithe.
Is féidir leis an gcumraíocht scoradáin chiorcaid uilíocha, scoradáin chiorcaid cháis mhúnlaithe, mionscoradáin chiorcaid a áireamh, tadhaill, athsheachadáin teirmeacha, méadar agus comhpháirteanna eile de réir riachtanais an tionscadail.
Is é an gnáth-thréimhse táirgthe thart ar 15-20 lá, ag brath ar an gcainníocht agus ar an gcumraíocht theicniúil.
Tá. Is féidir le Usune saincheaptha OEM agus tionscadal-bhunaithe a sholáthar, lena n-áirítear cumraíochtaí sonraithe comhpháirteanna agus custaiméirí riachtanais.
Déantar iniúchadh ar chomhpháirteanna agus ar chaibinéid cóimeáilte le linn na táirgeachta, agus déantar cigireacht agus tástáil ghnáthamh ina dhiaidh sin loingsiú. Is féidir doiciméadú tástála ábhartha a sholáthar de réir riachtanais an tionscadail.
