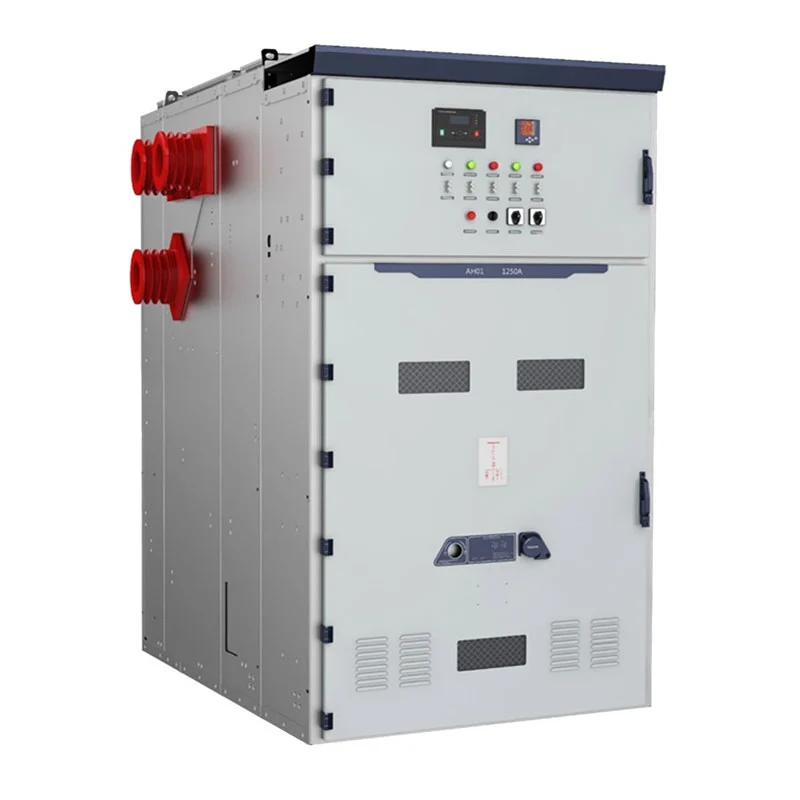

Forbraítear Painéal Lascthrealamh VCB Faoi Dhíon KYN61-40.5 33kV do thionscadail a dteastaíonn voltas níos airde faoi dhíon ardán dáilte. Nascann a chumraíocht le scoradán ciorcaid i bhfolús in-aistarraingthe, miotail-iata tógáil, urranna leictreacha scartha, córais busbar, naisc cábla, agus trealamh rialaithe tánaisteach isteach i lineup lascthrealamh comhtháite.
Feidhmíonn Usune faoi chórais bhainistíochta ISO 9001, ISO 14001, agus ISO 45001. Tá an trealamh deartha de réir caighdeáin infheidhme IEC agus GB, le deimhniú CE ar fáil do na margaí is infheidhme.
I gcás córais dáileacháin den aicme 33kV agus 36kV, teastaíonn níos mó chun lascthrealamh a roghnú ná an ainmniúil a mheaitseáil. voltas. Ní mór d'innealtóirí machnamh a dhéanamh ar an leibhéal inslithe, sruth luchtaithe, sruth locht, cumraíocht friothálacha, claochladán cumas, nasc cábla, comhordú cosanta, agus an timpeallacht suiteála.
Tá Painéal Lascthrealamh VCB Dhíon KYN61-40.5 33kV beartaithe le haghaidh dáileadh meánvoltais laistigh nuair a ní mór paraiméadair leictreacha a chomhordú laistigh de chóras dáileadh cumhachta iomlán.
I gcomparáid le feidhmchláir lascthrealamh níos ísle, cuireann voltas an chórais níos airde béim níos mó ar insliú comhordú agus feidhmíocht ghearrchiorcaid. Is féidir le Usune an trealamh a chumrú de réir na bparaiméadar leictreach ar fáil ag an gcustaiméir.
Úsáideann an trealamh ailtireacht iata miotail chun na hailt leictreacha bunscoile agus tánaisteacha a eagrú. An príomh Áirítear ciorcad an scoradán ciorcaid bhfolús, naisc busbar, limistéar foirceannadh cábla, agus an talamh gaolmhar comhpháirteanna.
Is féidir trealamh tánaisteach a shocrú le haghaidh cosaint, tomhas, rialú, tásc agus cumarsáid de réir riachtanais an tionscadail.
Leis an gcumraíocht seo is féidir líne an lascthrealaimh a dhearadh thart ar an ngréasán leictreach iarbhír seachas é a úsáid socrú comh-aireachta seasta amháin do gach iarratas.
Ag leibhéil voltais níos airde, bíonn comhordú cosanta ina chuid thábhachtach de dhearadh an chórais. An scoradán ciorcaid, ba cheart sealaíochta cosanta, claochladán, cábla, agus trealamh in aghaidh an tsrutha a roghnú de réir an locht ríofa coinníollacha agus fealsúnacht cosanta.
Soláthraíonn an scoradán ciorcad bhfolús an phríomhfheidhm lasctha agus idirbhriseadh. An chosaint ghaolmhar agus is féidir córas rialaithe a chumrú de réir dearadh leictreach an chustaiméara.
Cuidíonn landairí miotail idir rannóga feidhme an leagan amach inmheánach leictreach a eagrú, agus an faoiseamh brú soláthraíonn socrú cosán rialaithe le haghaidh urscaoileadh brú i gcás locht inmheánach.
Faigheann comh-aireachta ag teacht isteach cumhacht ón ngréasán leictreach in aghaidh an tsrutha agus aistrítear é chuig barra bus an lascthrealaimh córas. Ba cheart sruth rátáilte, trealamh cosanta, riachtanais tomhais, agus cumraíocht cábla a chinneadh ó dhearadh an tionscadail.
Dáileann caibinéid atá ag dul as oifig cumhacht do chlaochladáin, mótair, trealamh táirgeachta, nó ualaí anuas. Tá an ba cheart go mbeadh na socruithe rátála agus cosanta reatha ag freagairt don ualach nasctha.
Is féidir cumraíochtaí PT agus tomhais voltais a ionchorprú nuair a éilíonn an tionscadal monatóireacht voltais, feidhmeanna cosanta, nó tomhas leictreach.
Is féidir le socruithe deighilte bus an córas dáileacháin a roinnt ina chodanna ar leith agus tacú leis an leictreachas straitéis oibriúcháin arna sainiú ag an innealtóir tionscadail.
Is féidir cumraíochtaí méadraithe a sholáthar d’fheidhmchláir a dteastaíonn tomhas fuinnimh agus paraiméadar leictreach uathu monatóireacht.

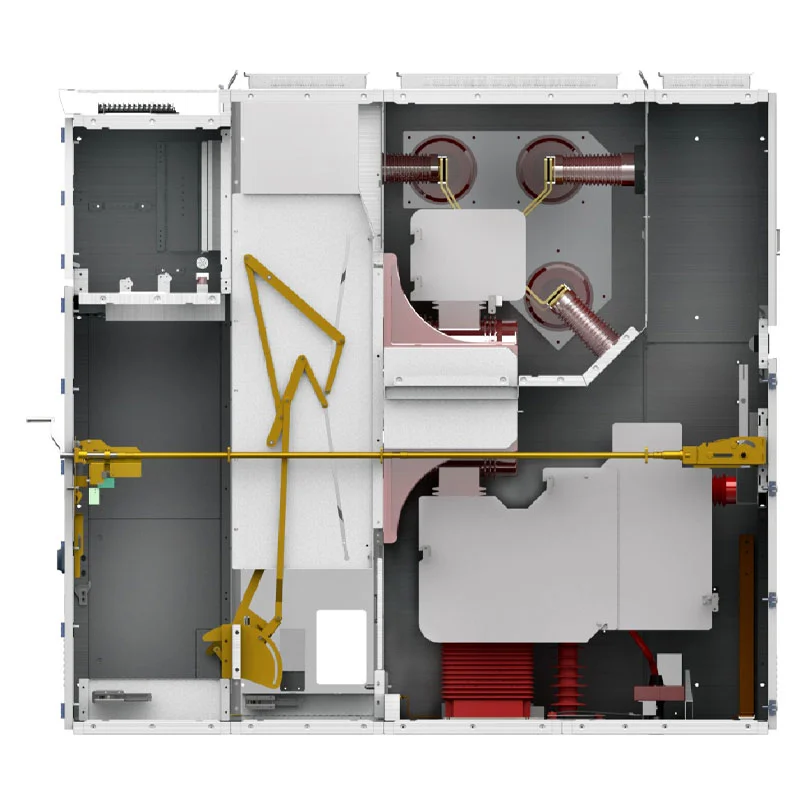

Tá an comh-aireachta eagraithe i rannóga leictreacha sainithe, lena n-áirítear an t-urrann breaker, urrann busbar, urrann cábla, agus urrann ionstraime/rialaithe.
Freastalaíonn an chuid breaker ar an bhfolússcorthóir ciorcad agus a mheicníocht oibriúcháin. Soláthraíonn an chuid busbar an príomh-nasc leictreach idir caibinéid, agus soláthraíonn an urrann cábla spás le haghaidh teacht isteach agus naisc cábla ag dul as oifig.
Tá comhpháirteanna tánaisteacha san alt ionstraime agus rialaithe a theastaíonn chun cosaint, tomhas, rialú, agus tásc.
Tugann an socrú seo ailtireacht inmheánach shoiléir d'innealtóirí agus iad ag pleanáil suiteáil, ródú cábla, coimisiúnú, agus cothabháil.
Ionchorpraíonn an trealamh córas comhghlasála meicniúil atá deartha chun seichimh oibriúcháin míchearta a shrianadh.
Tá an mheicníocht cúig-cruthúnas beartaithe chun cosc a chur ar oibriú mícheart scoradáin chiorcaid, gluaiseacht an aistarraingthe aonad faoi ualach, dúnadh an lasc talmhaithe agus energized, energizing an ciorcad agus an lasc talmhaithe fós dúnta, agus rochtain thaisme ar urranna fuinnimh.
Tá gléas faoisimh brú barr-suite ionchorpraithe freisin i struchtúr an chomh-aireachta chun brú rialaithe a sholáthar scaoileadh le linn riocht locht inmheánach.
Is féidir an Painéal Lascthrealamh VCB Dhíon KYN61-40.5 33kV a chumrú le haghaidh cumhachta ag teacht isteach, naisc claochladáin, friothálacha ag dul as oifig, scoilteadh bus, méadrú, agus tomhas voltais i bhfostáisiúin laistigh.
Is féidir le gléasraí cumhachta an lascthrealamh a úsáid le haghaidh dáileadh cúnta meánvoltais, córais leictreacha a bhaineann le gineadóir, friothálacha claochladáin, agus dáileadh cumhachta iartheachtacha.
Is féidir le háiseanna móra tionsclaíochta cumraíochtaí friothálacha éagsúla a úsáid le haghaidh mótair, claochladáin, córais táirgthe, caidéil, comhbhrúiteoirí, agus trealamh leictreach cúnta.
Is féidir le hoibríochtaí mianadóireachta le hualaí leictreacha ardchumhachta an lascthrealamh a chumrú thart ar fhriothálaithe claochladáin, mótair, trealamh aerála, córais pumpála, agus áiseanna próiseála.
Tá an trealamh oiriúnach freisin do bhonneagar speisialaithe nuair is gá dáileadh leictreachais a chomhordú le foirgnimh iolracha, réimsí trealaimh, agus córais chúnta.
Is tagairt tionscadail é an Tionscadal Lainseála Roicéid Cas-space d'fheidhmchláir lascthrealamh meánvoltais Usune.
Baineann saoráid seolta roicéad le bonneagar speisialaithe agus il-ualaí leictreacha a dháiltear trasna réimsí feidhme éagsúla. Dá bhrí sin tá gá le ciorcaid chomhordaithe isteach, friothálacha, dá chóras dáileacháin cumhachta cosaint, leithlisiú leictreach, tomhas agus rialú.
Don tionscadal seo, cuireadh an lascthrealamh i bhfeidhm mar chuid de dháileadh leictreach meánvoltais an tsuímh socrú. D'éiligh an tionscadal go ndéanfaí trealamh leictreach a chomhtháthú leis an mbonneagar níos leithne seachas cóireáilte mar shuiteáil comh-aireachta neamhspleách.
Léiríonn an feidhmchlár seo an taithí atá ag Usune maidir le trealamh dáileacháin meánvoltais a sholáthar do shaintrealamh tionscadail innealtóireachta le riachtanais ar leith córais leictrigh.
| Mír | Sonraíocht |
| Sraith | KYN61 |
| Voltas Rátáilte | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| Minicíocht Rátáilte | 50Hz / 60Hz |
| Reatha Rátáilte | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Reatha Briseadh Gearrchiorcaid Rátáilte | 25kA, 31.5kA, 40kA, 50kA |
| Gearr-Ama Rátáil Reatha Seas | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Céim Chosanta | Imfhálú seachtrach IP4X / urranna inmheánacha IP2X |
| Teocht Chomhthimpeallach | -15°C go +40°C |
| Taise Choibhneasta | Meán laethúil ≤95%; meán míosúil ≤90% |
| Airde | ≤1000m, le derating do airde níos airde |
| Suiteáil | Laistigh |
| Córas | AC trí phas |
Ba cheart an chumraíocht leictreach deiridh a dhearbhú de réir voltas iarbhír an tionscadail, an leibhéal reatha, an locht, ceanglais inslithe, scéim chosanta, agus coinníollacha suiteála.
Maidir le tionscadal lascthrealamh 33kV-aicme, ba cheart go mbeadh an soláthar bunaithe ar an gcóras leictreach iomlán seachas cainníocht comh-aireachta ina n-aonar. Ba cheart don fhoireann tionscadail voltas rátáil an chórais, sruth ualach leanúnach a dhearbhú, leibhéal gearrchiorcaid, cainníocht friothálacha, cumas claochladán, socrú cábla, ceanglais chosanta, agus is gá feidhmeanna tomhais.
I gcás tionscadal níos mó, féadfaidh feidhmeanna éagsúla comh-aireachta a bheith sa líne. Isteach, amach, PT, méadrú, bus sectionalizer, agus is féidir cumraíochtaí leithlisithe a chomhcheangal de réir na léaráide aonlíne leictreach.
Cuidíonn an cur chuige seo le neamhréireanna a chosc idir an lascthrealamh agus claochladáin nasctha, cáblaí, feistí cosanta, agus ualaí le sruth.
Is féidir an socrú comh-aireachta deiridh a fhorbairt de réir ailtireacht leictreach an tionscadail. Difriúil is féidir líon na gciorcad isteach agus amach a shocrú i líneáil lascthrealamh comhordaithe.
Féadfaidh comh-aireachta isteach atá nasctha leis an bhfoinse cumhachta in aghaidh an tsrutha, roinnt mhaith a bheith i gcóras dáileacháin tipiciúil caibinéid ag dul as oifig a sholáthraíonn claochladáin nó ualaí móra, agus caibinéid PT nó méadraithe breise le haghaidh voltais tomhas agus monatóireacht fuinnimh.
Sa chás go n-éilíonn an tionscadal dhá fhoinse cumhachta nó rannóga bus roinnte, is féidir feidhmeanna rannánaithe bus a bheith ann freisin ionchorprú isteach sa lineup.
Déanann an modh cumraíochta seo an trealamh oiriúnach d'fhostáisiúin aonair agus d'ilchomh-aireachta níos mó córais dáileacháin.

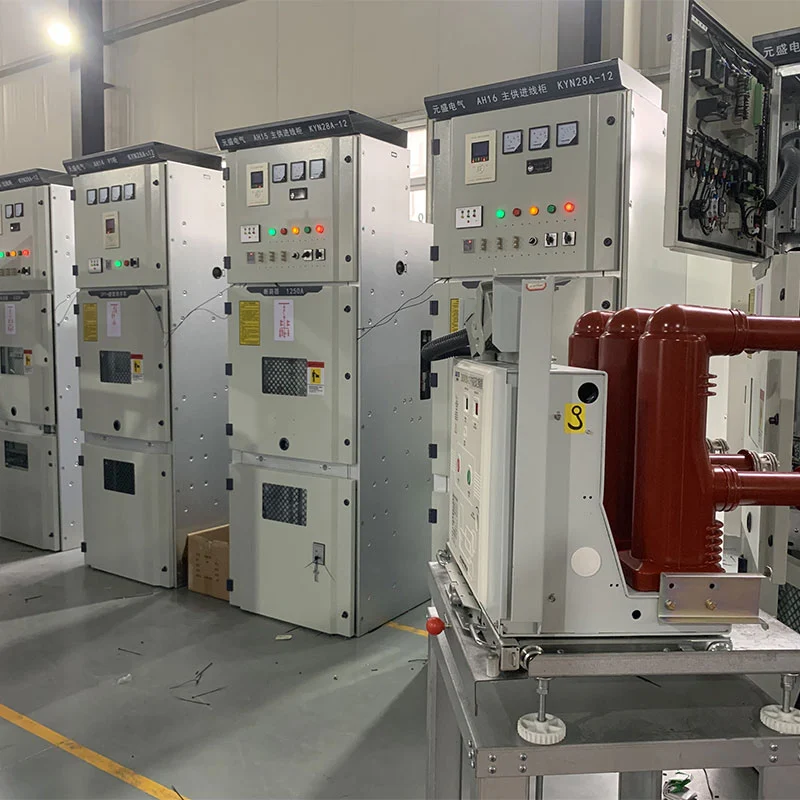

Sula seachadadh, déantar iniúchadh ar an lascthrealamh críochnaithe ar an tionól comh-aireachta, naisc phríomhchiorcaid, sreangú tánaisteach, oibriú meicniúil, agus feidhmeanna leictreacha ábhartha.
An mheicníocht in-aistarraingthe, oibriú scoradáin chiorcaid, feidhmeanna comhghlasála, socrú talún, agus comh-aireachta déantar an tógáil a sheiceáil le linn an phróisis iniúchta táirgthe.
Is féidir le Usune taifid iniúchta ábhartha agus doiciméadú tástála a sholáthar de réir riachtanais an tionscadail, ag ligean custaiméirí, conraitheoirí EPC, agus cigirí tríú páirtí chun an trealamh a fhíorú roimh an loingsiú.
Níl luach córais lascthrealaimh mheánvoltais teoranta dá rátáil leictreach tosaigh. Le haghaidh mór tionscadail bhonneagair agus tionsclaíochta, ní mór don trealamh tacú le hoibriú eagraithe, pleanáilte cothabháil, bainistíocht ciorcad sa todhchaí, agus comhtháthú cobhsaí leis an ngréasán dáileadh cumhachta níos leithne.
Soláthraíonn tógáil urrannach an Phainéil Lascthrealamh VCB Dhíon KYN61-40.5 33kV socrú sainithe le haghaidh trealamh príomhúil agus tánaisteach, agus ceadaíonn an dearadh scoradáin chiorcaid aistarraingthe an t-aonad lasctha a bheith ar athraíodh a ionad le haghaidh iniúchta agus seirbhísithe.
I gcás áiseanna ina bhfuiltear ag súil go n-oibreoidh an dáileadh leictreach ar feadh blianta fada, is féidir leis an meascán seo cabhrú le cruthú córas dáileacháin mheánvoltais níos soláimhsithe agus pleanáil cothabhála don todhchaí a shimpliú.
Áiríonn an tsonraíocht a soláthraíodh cumraíochtaí 3.6kV, 7.2kV, 12kV, 24kV, agus 36kV. An voltas rátáil iarbhír ba cheart a dhearbhú de réir chóras cumhachta an chustaiméara.
Liostaíonn an tsonraíocht a soláthraíodh cumraíocht rátáil 36kV, ar féidir a mheas le haghaidh ábhar córais 33kV-aicme chun ceanglais an chórais iarbhír, leibhéal inslithe, agus caighdeáin infheidhme a dhearbhú.
Úsáidtear é le haghaidh cumhachta meánvoltais a fháil, a dháileadh, a aistriú, a chosaint, a thomhas agus a rialú córais chumhachta AC trí phas faoi dhíon.
Raon na cumraíochtaí a chuirtear ar fáil ó 630A go 3150A. Ba cheart an rátáil cheart a roghnú de réir an uasmhéid ualach leanúnach agus dearadh tionscadail.
Áirítear ar na rátálacha atá ar fáil 25kA, 31.5kA, 40kA, agus 50kA, agus an luach infheidhme arna chinneadh ag an locht ríofa leibhéal an chórais leictreach.
Tá. Is féidir le Usune feidhmeanna isteach, amach, PT, méadrú, rannán bus agus leithlisiú a chumrú de réir léaráid aonlíne an chustaiméara agus ceanglais theicniúla.
Feidhmíonn Usune faoi chórais bhainistíochta ISO 9001, ISO 14001, agus ISO 45001. Dearadh na táirgí de réir caighdeáin infheidhme IEC agus GB, le deimhniú CE ar fáil do na cumraíochtaí infheidhme.
Tá. Is féidir le Usune sonraíochtaí teicniúla, tuarascálacha tástála, líníochtaí, agus doiciméadú tionscadail eile a sholáthar de réir riachtanais chustaiméirí agus innealtóireachta.
Tá an chumraíocht chaighdeánach deartha le haghaidh suiteáil faoi dhíon. Coinníollacha speisialta cosúil le airde ard, ard ba cheart taise, nó coinníollacha comhshaoil neamhghnácha a dhearbhú sula ndéantar ordú.
