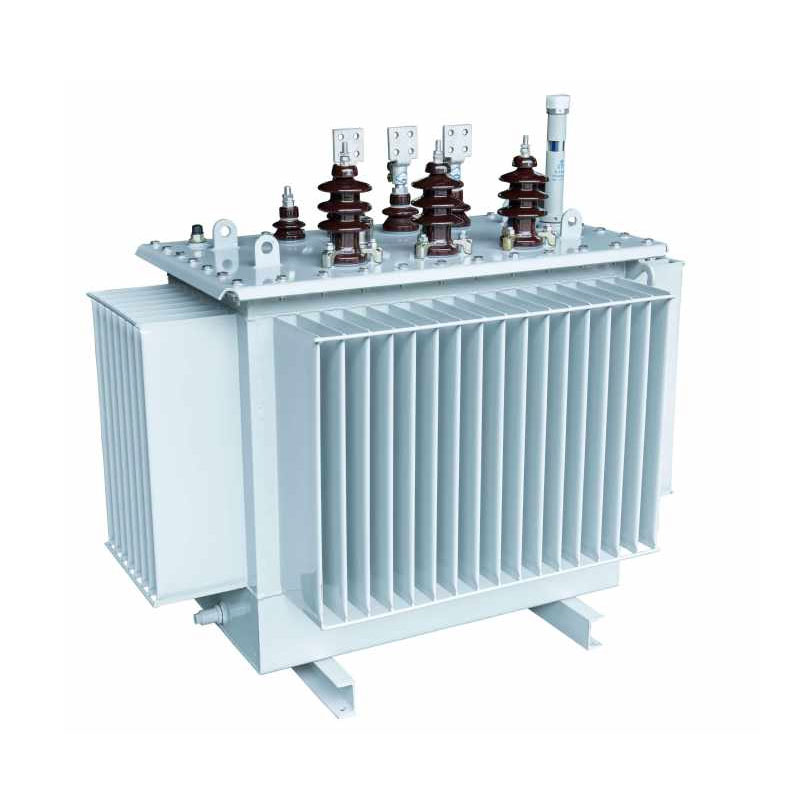

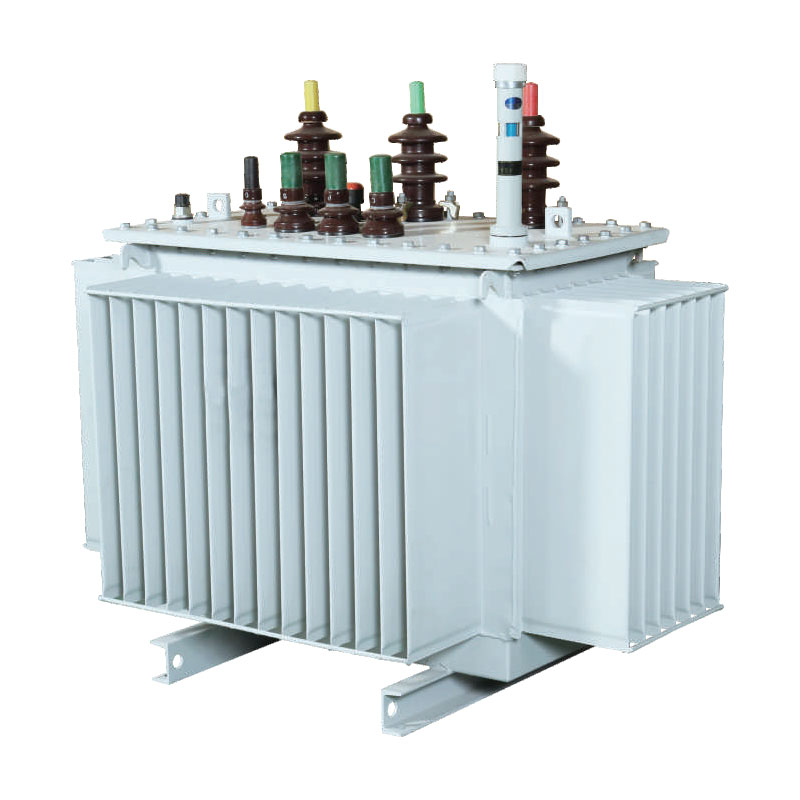

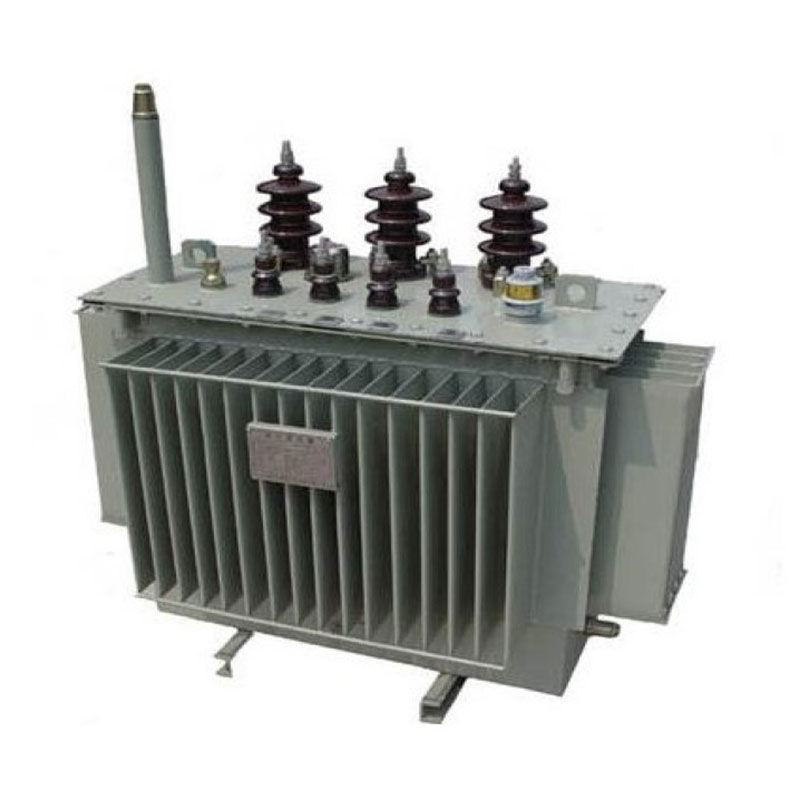

Is ionann an claochladán féinfhuaraithe tumtha ola 630kVA seo agus glúin nua de dháileadh ardfheidhmíochta claochladáin. Úsáideann a chroí dearadh créachta 3D bunaithe ar chumraíocht triantán comhshleasach, ag cinntiú an ceann is giorra agus cosáin mhaighnéadacha ar chomhfhad do na trí chéim go léir le nialas bearnaí aeir, agus trasghearradh an cholúin croí timpeall ciorcal. I gcomparáid le trealamh traidisiúnta, laghdaítear go héifeachtach caillteanais agus torann, baintear amach beacht cothromaíocht trí phas, cuireann sé an tríú armónach faoi chois, agus cuireann sé feidhmíocht leictreach optamaithe go suntasach ar fáil.
Ag tacú le leibhéil voltais 10kV, 20kV, agus 36kV, úsáideann an t-aonad modh féin-fuaraithe ola-tumtha nach gá trealamh fuaraithe seachtrach, ag cinntiú oibriú agus cothabháil éasca chomh maith le inoiriúnaitheacht láidir d'obair éagsúla coinníollacha. Úsáidtear go forleathan é i ngreillí uirbeacha agus tuaithe, fiontair thionsclaíocha agus mhianadóireachta, agus fostáisiún comhtháite iarratais. Le tacaíocht ó slabhra soláthair aibí, soláthraíonn Usune - soláthraí trealaimh chumhachta iontaofa - caighdeánaithe, táirgí ardchaighdeáin agus seirbhísí tacaíochta cuimsitheacha do chustaiméirí domhanda.
Tá an croí déanta as leatháin chruach sileacain atá dírithe ar ghrán ard-thréscaoilteachta, a phróiseáiltear ag baint úsáide as GEORG allmhairithe. trealamh trasghearrtha agus teicníc splicing gan uaim 45 ° chun bearnaí aeir an chiorcaid mhaighnéadaigh a dhíchur go hiomlán. Tá an leatháin atá déanta i il-chéim tras-alt ciorclach, a laghdú go suntasach drogall maighnéadach, gan ualach caillteanais, agus torann oibriúcháin. Réitíonn an dearadh seo saincheisteanna a bhaineann le claochladáin thraidisiúnta - mar shampla trí phas éagothroime agus caillteanais arda - rud a áirithíonn oibriú fadtéarmach, íseal-ídiú.
Úsáideann an foirceannadh ardvoltais struchtúr sorcóireach, agus cuireann an foirceannadh íseal-voltais rogha idir cumraíochtaí sorcóireacha agus scragall chun freastal ar choinníollacha oibriúcháin sonracha. Optimizes an dearadh seo flosc maighnéadach dáileadh, go héifeachtach feabhas a chur ar an trealamh friotaíocht a gearr-ciorcaid agus lightning borrtha agus róthéamh áitiúil a chosc. Cinntíonn sé cobhsaíocht oibríochta níos fearr agus friotaíocht trasnaíochta, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí casta ar nós láithreáin thionsclaíocha agus greillí cumhachta lasmuigh.
Déantar an umar a mhonarú as cruach fuar-rollta beacht ag baint úsáide as líne táirgeachta umar roctha speisialaithe agus gnéithe sciath dromchla frith-chreimeadh, a chuireann ar a chumas coinníollacha crua a sheasamh mar nochtadh ola agus creimeadh ceimiceach. Comhcheanglaíonn an dearadh rocach diomailt teasa éifeachtach le dífhoirmiúchán oiriúnaitheach cumais; déanann sé freastal ar leathnú teirmeach agus crapadh an ola inslithe, coinníonn sé aer iomlán séala chun dul in aois ola a mhoilliú, agus leathnaíonn sé go mór saol seirbhíse an trealaimh.
Fostaíonn an claochladán féinfhuaraithe tumtha ola 630kVA struchtúr inslithe Aicme A le comhlárnach ard agus foirceannadh íseal-voltais. Úsáideann an insliú idir-corna dearadh ilchodach - a chomhcheanglaíonn muinchille cairtchláir le sleeves beaga bearnaí ola - chun neart tréleictreach ard agus feidhmíocht séalaithe den scoth a chinntiú. Maolaíonn an dearadh seo go héifeachtach rioscaí sábháilteachta cosúil le sceitheadh, gearrchiorcaid, agus briseadh inslithe, tacaíonn sé le hoibriú leanúnach 24 uair an chloig, agus go gcomhlíonann sé caighdeáin náisiúnta sábháilteachta cumhachta.
Tugann an claochladán féinfhuaraithe tumtha ola 630kVA cumais coigilte fuinnimh agus laghdaithe carbóin eisceachtúla. Ceadaíonn foirmlí caighdeánaithe do chostais bhliantúla leictreachais agus astaíochtaí carbóin a ríomh go beacht, ag soláthar tacaíocht sonraí-tiomáinte le haghaidh uasghráduithe corparáideacha éifeachtúlacht fuinnimh agus bainistíocht costas. Is iad seo a leanas na foirmlí lárnacha:
1. Foirmle costais leictreachais bhliantúil: Costas Bliantúil Leictreachais (CNY/bliain) = [Caillteanas Ualach (kW) + Caillteanas Ualach (kW) × (Meán
Fachtóir Luchtaithe)²] × 365 × 24 × Praghas Leictreachais
2. Foirmle bhliantúil astaithe CO₂: Astaíochtaí Bliantúla Carbóin (kg) = [Caillteanas Gan Ualach (kW) + Caillteanas Ualach (kW) × (Meánualach
Fachtóir)²] × 365 × 24 × Fachtóir Astaíochta Carbóin (kg-CO₂/kWh)
I gcomparáid le claochladáin thraidisiúnta atá as dáta, tá caillteanas gan ualach agus ualach níos ísle ag baint leis an táirge seo, go suntasach costais leictreachais agus astuithe carbóin a laghdú ar aon dul le beartais um uasghrádú cumhachta glas. Cuireann sé ard cost-éifeachtúlacht le haghaidh oibriú fadtéarmach agus tréimhse aisíocaíocht ghearr, ag seachadadh luach eacnamaíoch agus comhshaoil araon.
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400×400/4×14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400×400/4×14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400×400/4×14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4×19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4×19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4×19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×19 |
Nóta: I gcás trasfhoirmeoirí a bhfuil toilleadh rátáilte 500 kVA agus faoi bhun acu, is é an caillteanas ualaigh os cionn an rampa sa tábla infheidhme maidir le an Daon11 grúpa ceangail, agus tá an caillteanas ualaigh faoi bhun an rampa infheidhme maidir le grúpa ceangail Yyn0.
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4×14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4×14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4×14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4×19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4×19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4×19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4×19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4×19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4×19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4×19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4×19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4×19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4×19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4×19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4×19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×19 |
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×19 |
I dtionscadal uasghrádú greille tuaithe i Zhejiang, cuireadh trealamh ard-chaillteanais in ionad i mbaisceanna. Ag seoladh saincheisteanna cosúil le luaineachtaí suntasacha ualaigh, éagothroime trí phas, agus armónach iomarcach, seo táirge - ag giaráil na buntáistí a bhaineann le croí créachta 3D le haghaidh cobhsú agus cothromaíocht voltais - feabhsaithe go bunúsach cáilíocht soláthair cumhachta. Léirigh tomhais allamuigh laghdú de bhreis ar 30% ar chaillteanas gan ualach in aghaidh an aonaid agus titim isteach 40%. an ráta teip soláthair cumhachta don limistéar dáileacháin. Tá an t-aonad feiliúnach go maith d’oibriú casta tuaithe coinníollacha, uasghráduithe eangaí atá tíosach ar fhuinneamh a éascú.
D'imscar stáisiún luchtaithe trucailí tromshaothair i Suzhou aonaid iolracha den mhúnla claochladáin seo chun tacú leis oibríochtaí a bhaineann le tosú/stopadh minic chairn luchtaithe agus athruithe tobanna ualaigh. Le teas den scoth feidhmíocht diomailt (féinfhuaraithe ola-tumtha), coinníonn an claochladán corna cobhsaí agus inrialaithe teochtaí le linn oibriú lán-ualach gan turais a bhaineann le róthéamh. Cinntíonn sé seo 24 uair an chloig gan bhriseadh oibriú stáisiúin, ag laghdú go héifeachtach na costais a bhaineann le cothabháil agus downtime.
Tacaíonn an táirge le gach rátáil ardvoltais príomhshrutha (10kV, 20kV, agus 36kV) agus tá sé oiriúnach d'iarratais amhail uasghrádú eangaí uirbeacha agus tuaithe, dáileadh cumhachta tionsclaíochta agus mianadóireachta, stáisiúin luchtaithe, agus fostáisiúin réamhdhéanta nó modúlach. Tá dearadh féin-fhuaraithe ola-tumtha saor ó lucht leanúna aige atá oiriúnach le haghaidh lasmuigh suiteáil; tá sé frithsheasmhach in aghaidh foircneacha teochta, deannaigh, agus creimeadh éadrom, rud a thairgeann inoiriúnaitheacht eisceachtúil le coinníollacha oibriúcháin éagsúla.
Is é príomhghné coigilte fuinnimh an táirge ná a struchtúr croí créachta gan bhearna 3D, rud a íslíonn maighnéadach go suntasach caillteanais chuaird, gan ualach, agus ualaigh, agus caillteanais armónacha agus teasa a laghdú go héifeachtach. Faoi chaighdeán coinníollacha oibriúcháin, laghdaíonn sé tomhaltas fuinnimh iomlán de 20%-30% i gcomparáid le trealamh traidisiúnta an acmhainn chéanna. Mar thoradh air seo déantar coigilteas suntasach ar chostais bhliantúla leictreachais agus laghdaítear astaíochtaí carbóin, ag ailíniú le beartais fuinnimh ghlais agus ag soláthar buntáistí eacnamaíocha fadtéarmacha den scoth.
Úsáideann an trealamh umar ola roctha aer-aonraithe agus ábhair inslithe frith-chreimeadh Aicme A, a moill mhór a chur ar aosú an ola agus an aonaid féin, rud a fhágann go mbeidh saol seirbhíse níos faide ná an caighdeán claochladáin. Tá ráta teip íseal aige agus friotaíocht láidir le turraingí agus cur isteach. Cothabháil ghnáthamh ní gá ach seiceálacha tréimhsiúla a dhéanamh ar leibhéil ola agus ar stádas inslithe, rud a fhágann go bhfuil O&M simplí agus cost-éifeachtach - idéalach do chásanna óna dteastaíonn oibriú fadtéarmach gan bhriseadh.
