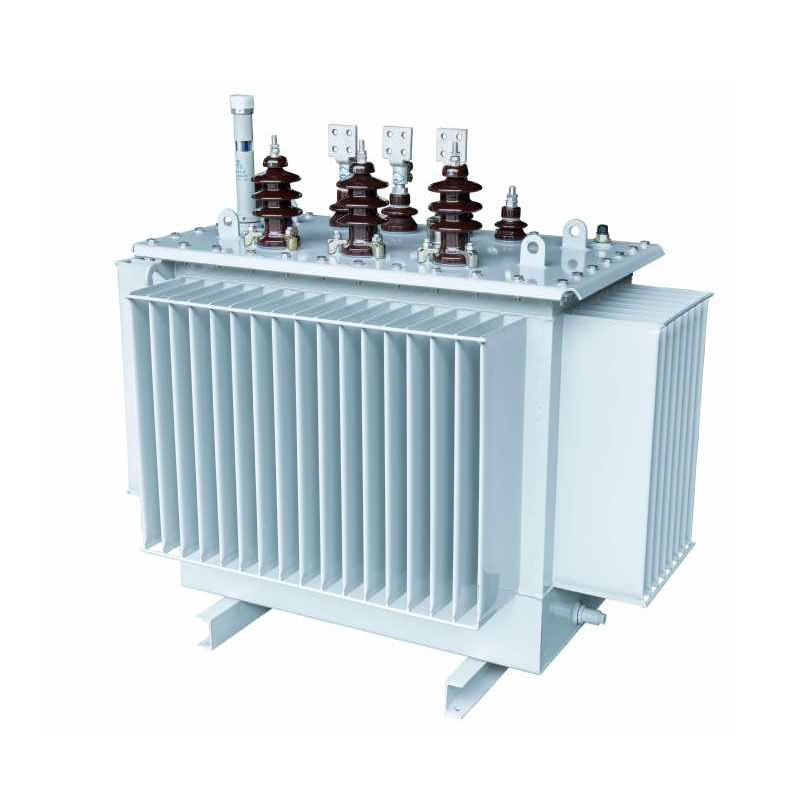

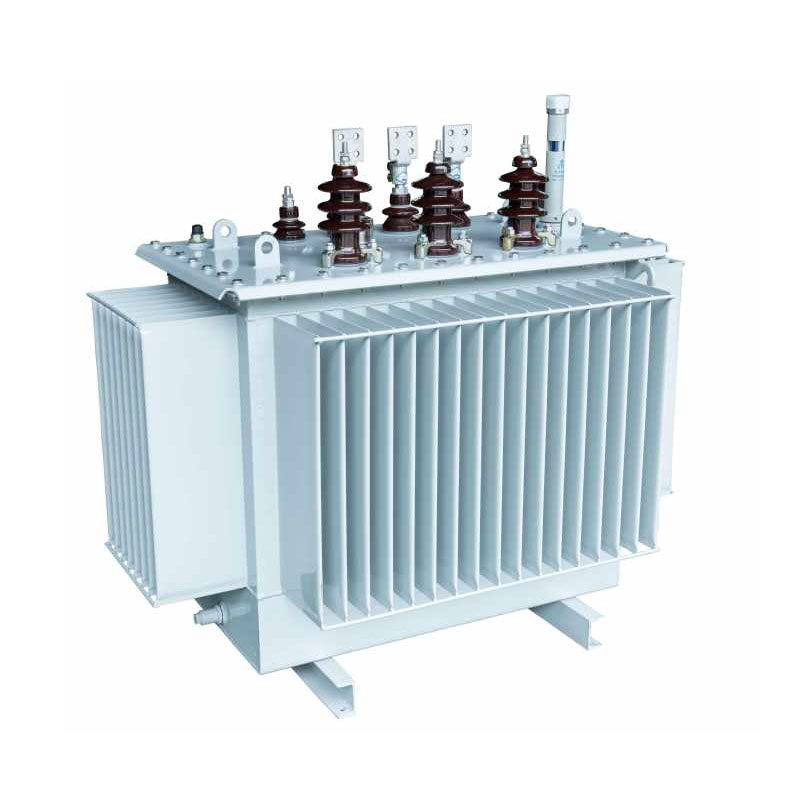

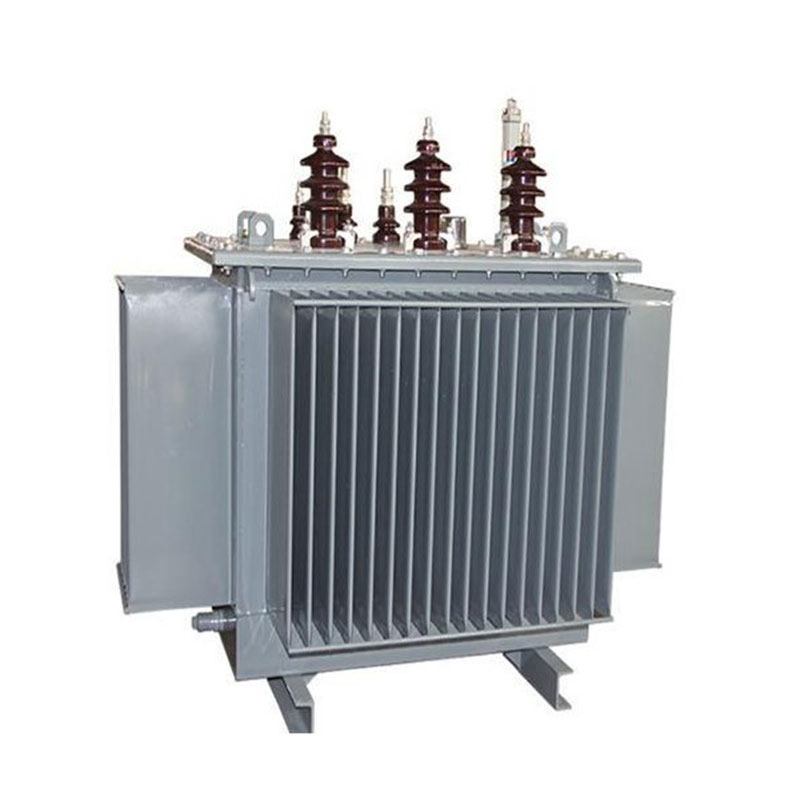

Clúdaíonn an claochladán tumtha ola trí chéim Usune 4000kVA na trí leibhéal voltais príomhshrutha de 10kV, 20kV, agus 36kV, a léiríonn claochladán uasghrádaithe, ardéifeachtúlachta, coigilte fuinnimh. Ag bogadh ar shiúl ó traidisiúnta struchtúir lárnacha cruachta-lamination, glacann sé leagan amach croí créachta triantánach 3D comhshleasach. Is é an toradh a bhíonn ar an dearadh seo ná a tras-alt croí-cholún ag druidim le ciorcal, oiriúnach foirceannadh daingean, agus ciorcad maighnéadach gan bearna, go bunúsach réiteach saincheisteanna coitianta a fhaightear i gclaochladáin traidisiúnta amhail éagothroime trí phas, caillteanais oibriúcháin arda, agus torann iomarcach.
Le tacaíocht ó línte táirgeachta caighdeánaithe agus córais rialaithe cáilíochta dian, cuireann an táirge timpeallacht láidir inoiriúnaitheacht agus cobhsaíocht oibríochta ard. Buaileann sé le héilimh fhadtéarmacha, iontaofa soláthair cumhachta casta cásanna — lena n-áirítear uasghrádú eangaí, táirgeadh tionsclaíoch, agus comhtháthú fostáisiúin réamhdhéanta — agus iad ag seachadadh buntáistí coigilte fuinnimh den scoth agus luach eacnamaíoch.
Tá an croí déanta as leatháin chruach sileacain ard-íonachta atá dírithe ar ghrán, arna bpróiseáil ag baint úsáide as Georg Gearmánach allmhairithe trealamh trasghearrtha. Úsáideann sé próiseas siúnte beachtas 45° agus trasghearradh ciorclach ilchéime struchtúr déanta ag lamination, a laghdaíonn go héifeachtach sceitheadh maighnéadach agus caillteanais hysteresis. An chomhshleasach cinntíonn leagan amach triantánach go bhfuil na cosáin maighnéadacha do na trí chéim go léir comhionann agus íoslaghdaithe. Trí go hiomlán deireadh a chur le bearnaí aeir ciorcaid mhaighnéadacha, laghdaíonn an dearadh go mór caillteanais gan ualach agus torann oibriúcháin, shochtann sé giniúint tríú armónach, agus baintear amach cothromaíocht chumhachta trí phas beacht.
Úsáideann an corna ardvoltais dearadh foirceannadh sorcóireach, agus tacaíonn an corna íseal-voltais leis an dá shorcóir. agus próisis foirceannadh scragall. Cinntíonn an struchtúr coil optamaithe dáileadh ciorcad maighnéadach réasúnach, feabhas suntasach a chur ar fhriotaíocht an chlaochladáin in aghaidh tionchair agus ró-ualaí gearrchiorcaid, ar an mbealach sin go héifeachtach dífhoirmiúchán corna nó teip trealaimh de bharr luaineachtaí greille a chosc. An struchtúr comhlárnacha foirceannadh feabhsaítear cobhsaíocht struchtúrach foriomlán, ag cinntiú oibriú sábháilte agus cobhsaí faoi choinníollacha ualaigh fadtéarmacha.
Tá an umar déanta as cruach fuar-rollta ardchruinneas ag baint úsáide as táirgeadh umar rocach Georg speisialaithe líne. Tá an dromchla brataithe le bailchríoch speisialaithe frith-chreimeadh de ghrád peitriceimiceach a sheasann in aghaidh ola agus creimeadh ceimiceach, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí oibriúcháin tionsclaíocha crua éagsúla. An comhtháite Soláthraíonn struchtúr rocach diomailt teasa éifeachtach agus go huathoibríoch freastal ar an leathnú teirmeach agus crapadh an ola claochladáin; ina theannta sin, cuireann an dearadh inmheánach aer-aonraithe moill go héifeachtach ar aosú an ola inslithe, ag leathnú go mór shaol seirbhíse iomlán an trealaimh.
Fostaíonn an claochladán tumtha ola trí phas 4000kVA struchtúr inslithe Aicme A ar fud. Le ard- agus cornaí íseal-voltais socraithe go comhlárnach, úsáideann an bhearna idir-chonna dearadh a chomhcheanglaíonn sleeves cairtchláir agus bearnaí ola beaga chun insliú inmheánach agus córais diomailt teasa a bharrfheabhsú. Cuireann sé seo go héifeachtach leis an neart inslithe an trealaimh, cuireann sé deireadh le teagmhais briseadh inslithe, agus cinntíonn sé oibriú sábháilte, leanúnach faoi choinníollacha ualaigh rátáilte agus ró-ualaithe measartha.
Tá feidhmíocht coigilte fuinnimh den scoth ag an gclaochladán tumtha ola trí phas Usune 4000kVA. Oibriú bliantúil is féidir costais agus astaíochtaí carbóin a ríomh go cruinn trí úsáid a bhaint as foirmlí caighdeánacha tionscail, ag soláthar tacaíochta sonraí do measúnuithe fuinnimh tionscadail agus buiséadú costais:
1. Foirmle costais leictreachais bhliantúil: Costas Bliantúil Leictreachais (CNY/bliain) = [Caillteanas Ualach (kW) + Caillteanas Ualach (kW) × (Meán
Ráta Luchtaithe)²] × 365 lá × 24 uair × Praghas Leictreachais
2. Foirmle bhliantúil astaithe carbóin: Astaíochtaí Bliantúla CO₂ = [Caillteanas Ualach (kW) + Caillteanas Ualach (kW) × (Meánráta Luchtaithe)²] ×
365 lá × 24 uair an chloig × Fachtóir Astuithe Carbóin (kg-CO₂/kWh)
I gcomparáid le claochladáin traidisiúnta den acmhainn chéanna, tá caillteanais gan ualach agus ualach níos ísle ag an táirge seo. I cásanna a éilíonn oibriú leanúnach fadtéarmach — amhail táirgeadh tionsclaíoch agus eangacha cumhachta uirbeacha — go héifeachtach laghdaítear costais leictreachais agus laghdaítear astuithe carbóin. Comhlíonann sé go hiomlán le caighdeáin coigilte fuinnimh greille agus glas ceanglais maidir le táirgeadh tionsclaíoch, ag seachadadh buntáistí eacnamaíocha agus comhshaoil den scoth.
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400×400/4×14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400×400/4×14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400×400/4×14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4×19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4×19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4×19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×19 |
Nóta: I gcás trasfhoirmeoirí a bhfuil toilleadh rátáilte 500 kVA agus faoi bhun acu, is é an caillteanas ualaigh os cionn an rampa sa tábla infheidhme maidir le an Daon11 grúpa ceangail, agus tá an caillteanas ualaigh faoi bhun an rampa infheidhme maidir le grúpa ceangail Yyn0.
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4×14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4×14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4×14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4×19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4×19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4×19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4×19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4×19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4×19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4×19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4×19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4×19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4×19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4×19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4×19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×19 |
| Acmhainn ainmniúil (kVA) | HV (kV) | Raon cnagadh ardvoltais | LV (kV) | Grúpa veicteoir | Caillteanas gan ualach (kW) | caillteanas ualaigh (kW) | sruth gan ualach (%) | Impedance (%) | Meáchan iomlán (kg) | L×W×H (mm) | Ionad suiteála / poll suiteála (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×19 |
Feidhmíonn grúpa teicstíle mór i Shandong a línte táirgeachta go leanúnach ar feadh na bliana, ag éileamh an-ard cobhsaíocht an tsoláthair chumhachta. Úsáideann an tionscadal an iliomad claochladáin ola-tumtha Usune 4000kVA 10kV chun an dáileadh cumhachta lárnach na páirce. Ó choimisiúnú, tá an trealamh ag feidhmiú go réidh le torann íseal agus íseal tomhaltas fuinnimh. Réitigh sé saincheisteanna roimhe seo - amhail éagobhsaíocht voltais trí phas agus tomhaltas ard fuinnimh a bhaineann le trasfhoirmeoirí atá ag dul in aois – rud a laghdódh go héifeachtach leictreachas bliantúil agus O&M an fhiontair costais agus soláthar cumhachta cobhsaí á áirithiú do na línte táirgeachta teicstíle.
Le haghaidh tionscadal uasghrádaithe greille cumhachta i gcathair chósta i ndeisceart na Síne, tá trasfhoirmeoirí tumtha ola Usune 4000kVA 20kV Roghnaíodh iad chun fostáisiúin réamhdhéanta a threalmhú. Featuring struchtúr dlúth agus timpeallacht láidir Inoiriúnaitheacht, luíonn an táirge go foirfe le leagan amach uirbeach dlúth agus seasann sé le feidhmiú casta lasmuigh coinníollacha. Tá an trealamh ag feidhmiú go sábháilte le breis agus dhá bhliain gan cur isteach armónach agus cobhsaí aschur voltas, feabhas suntasach ar chaighdeán an tsoláthair cumhachta do cheantair uirbeacha tráchtála agus cónaithe agus cur i bhfeidhm éifeachtach uasghrádú eangaí na cathrach a éascú.
Tacaíonn an táirge seo le trí rátáil voltais príomhshrutha - 10kV, 20kV, agus 36kV - a chlúdaíonn caighdeánach sibhialta agus tionsclaíoch cásanna dáileadh cumhachta. Tá sé thar a bheith feiliúnach d'uasghráduithe eangaí uirbeacha agus tuaithe agus soláthar cumhachta do fiontair thionsclaíocha agus mhianadóireachta. Comhtháthaíonn sé gan uaim le fostáisiúin modúlach agus coimeádán réamhdhéanta fostáisiúin, rud a léiríonn solúbthacht eisceachtúil trasna feidhmchlár.
Gnéithe an táirge struchtúr croí créachta triantánach comhshleasach 3D; tá an ciorcad maighnéadach gan bhearna, leis an cosáin mhaighnéadacha trí phas is giorra agus is comhionann ar fad, rud a laghdaíonn go mór gan ualach agus maighnéadach caillteanais sceite. In éineacht le gearradh bileog cruach sileacain cruinneas agus struchtúr coil optamaithe, íoslaghdaíonn sé tomhaltas fuinnimh oibriúcháin agus torann. Tugann oibríocht fhadtéarmach laghduithe suntasacha ar chostais leictreachais agus astuithe carbóin, ag cloí go hiomlán le caighdeáin Eangaí Stáit maidir le héifeachtacht fuinnimh ghlais.
Úsáideann an trealamh insliú Aicme A agus bratuithe frith-chreimeadh de ghrád tionsclaíochta, rud a chuireann ar a chumas ola a sheasamh éilliú, creimeadh ceimiceach, agus luaineachtaí teochta - rud a fhágann go bhfuil sé oiriúnach d'oibriúchán crua éagsúla coinníollacha. Déanann an umar ola roctha an t-aonad a leithlisiú ón aer, rud a chuireann moill ar aosú ola inslithe agus go héifeachtach laghdú ar mhinicíocht athruithe agus cothabhála ola. Faoi choinníollacha oibriúcháin caighdeánacha, cuireann an claochladán a saol seirbhíse fada agus costais chothabhála íseal, ag cinntiú feidhmíocht chobhsaí i dtimpeallachtaí éagsúla ar nós tionsclaíoch áiseanna táirgthe agus eangacha cumhachta lasmuigh.
