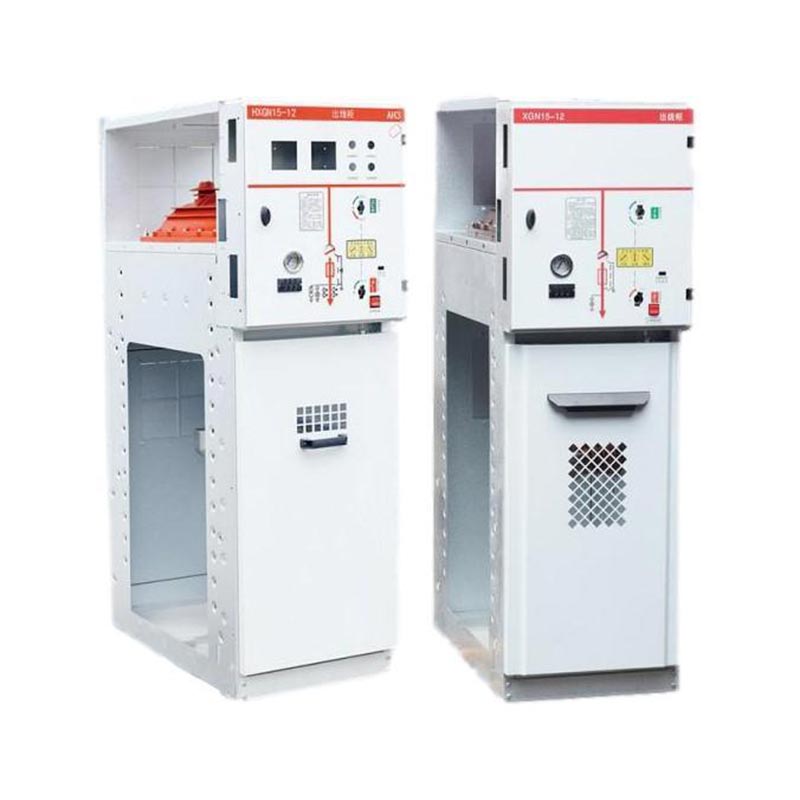

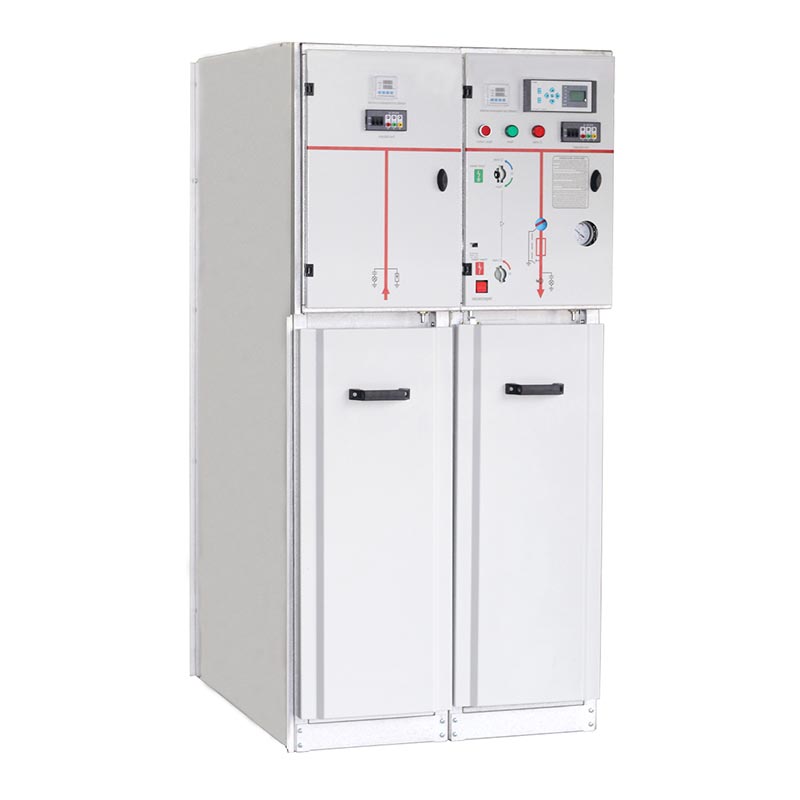

630a Sf6 Ring Main Unit

Is trealamh dáileadh cumhachta meánvoltais ardfheidhmíochta é Príomhaonad Ring USUNE 630a Sf6 go neamhspleách forbartha agus déanta ag Zhejiang Yousi Electric Co., Ltd. (monaróir gairmiúil a chomhtháthaíonn T&F, táirgeadh, agus díolachán trealaimh leictrigh). Gnéithe seo táirge bosca-cineál struchtúr iata miotail seasta, ag baint úsáide as Gás SF6 mar mheán inslithe agus múchta stua. Feistithe le fiúsanna lasc-inslithe gás-inslithe SF6, úsáidtear é go príomha i líonraí dáileacháin tánaisteacha a bhfuil uasvoltas rátáilte acu de 36kV agus sruth rátáilte de 630A, inoiriúnaithe go foirfe do riachtanais soláthair cumhachta córais chumhachta AC 50/60Hz.

Mar phríomh-sholáthraí i dtionscal trealamh leictreach na Síne, cloíonn USUNE le fealsúnacht táirgthe ardchaighdeáin. Déantar an príomh-aonad fáinne 630A SF6 seo a mhonarú i monarcha caighdeánaithe na cuideachta, áit a bhfuil rialú cáilíochta dian curtha i bhfeidhm le linn an phróisis iomláin ó chomhpháirteanna go táirge críochnaithe, ag cinntiú iontaofacht an táirge agus comhsheasmhacht.

Príomhghnéithe Táirge

1. Dearadh Dlúth agus Éadrom

Glacann Príomhaonad Fáinne 630a SF6 struchtúr dlúth agus dearadh éadrom, rud a shábháil spás suiteála go héifeachtach agus costais iompair agus suiteála a laghdú. Soláthraíonn an bhlaosc roisín epocsa séala daingean, rud a fhágann go bhfuil sé oiriúnach do chásanna spás-srianta ar nós seomraí meaisíní beaga agus fostáisiúin réamhdhéanta, feabhsú ar an láthair solúbthacht iarratais.

2. Insliú den scoth agus Feidhmíocht Arc-Suppressing

Tá an cásáil faoi iamh líonta le gás SF6, ag soláthar inslithe den scoth agus feidhmíocht shochtadh stua. Tá sé frithsheasmhach in aghaidh taise agus truaillithe, rud a ligeann d'oibriú cobhsaí i dtimpeallachtaí crua agus oibríocht gar-chothabhála-saor in aisce, ag laghdú go suntasach costais chothabhála ina dhiaidh sin.

3. Oibríocht Simplí agus Suiteáil Éasca

Tá dearadh nasc cábla tosaigh tosaigh ag an bPríomhaonad Fáinne 630a SF6, agus tá gach feidhm rialaithe láraithe ar an painéal tosaigh, an próiseas oibríochta a shimpliú agus oibriú agus dífhabhtú a éascú. A éadrom agus Déanann dearadh dlúth suiteáil níos éifeachtaí, rud a ligeann d'imscaradh tapa tar éis na suiteála.

4. Accessories Abundant

Is féidir gabhálais éagsúla cosúil le hathsheachadáin, claochladáin, agus gabhálaithe borrtha a threalmhú chun freastal ar na cinn éagsúla ceanglais fheidhmiúla cásanna dáileadh cumhachta éagsúla, feabhas a chur ar inoiriúnaitheacht agus praiticiúlacht táirgí.

Cásanna Infheidhme

Úsáidtear Príomhaonad Fáinne USUNE 630a SF6 go forleathan i líonraí fáinne cábla tionsclaíocha agus sibhialta agus críochfoirt soláthair cumhachta. Tá sé oiriúnach go háirithe le haghaidh fostáisiúin tánaisteacha beaga, stáisiúin lasctha, dáileadh cumhachta cónaithe uirbeach, fiontair thionsclaíocha agus mhianadóireachta, malls siopadóireachta, aerfoirt, fobhealaí, giniúint cumhachta gaoithe, ospidéil, staidiam, iarnróid, agus láithreacha eile, ag soláthar soláthar cumhachta iontaofa do chásanna éagsúla.

Coinníollacha Oibriúcháin

Chun oibriú cobhsaí agus sábháilte a chinntiú, tá ceanglais dhian comhshaoil ​​ag an bpríomhaonad fáinne seo, mar a leanas:

- Airde: ≤1000mm
- Teocht Chomhthimpeallach: -35 ℃ ~ 45 ℃
- Taiseachas Coibhneasta: Meán laethúil nach mó ná 95%; meán míosúil nach mó ná 90%
- Friotaíocht Seismeach: Déine seismeach nach mó ná 8 céim
- Riachtanais Chomhshaoil: Suímh saor ó chreathadh trom, tionchar, tine, creimeadh ceimiceach, agus guaiseacha pléasctha.

Paraiméadair Theicniúla

Struchtúr agus cumraíocht lascthrealamh

Meicníocht oibriúcháin

(1) Meicníocht oibriúcháin aon-earrach dhá fheidhm: cineál K

Déantar an fheidhm lasc a oibriú go neamhspleách le luamhán nó mótair.
Osclaíonn agus dúnann an fheidhm lasc talún go neamhspleách ag baint úsáide as luamhán oibriúcháin, agus is é an fuinneamh oibriúcháin arna soláthar ag earrach comhbhrú, a scaoiltear chun an teagmháil a dhúnadh nó a dhícheangal.

(2) Meicníocht oibriúcháin earrach dúbailte feidhm dhúbailte: Cineál A

Déantar an fheidhm lasc a oibriú go neamhspleách ag luamhán nó mótair, agus soláthraítear an fuinneamh oibriúcháin ag a earrach comhbhrú, a scaoiltear chun an teagmháil a dhúnadh. Oibriú oscailte agus dúnta neamhspleách le cnaipe (0) nó aonad tripping nó gléas tripping shunt.
Feidhmíonn feidhm an lasc talún go neamhspleách le luamhán oibriúcháin agus soláthraítear an fuinneamh oibriúcháin ag a earrach comhbhrú, a scaoiltear chun an teagmháil a dhúnadh nó a dhícheangal.

(3) Comhpháirteanna roghnacha

Oibríocht leictreach amháin: AC 220V 110V; DC 220v 110v
Lasc cúnta
Corna turas shunt amháin (meicníocht Chineál A): AC 220V 110V; DC 220v 110v
Comhdhéanann fiús lasc táscaire cúnta
Táscaire locht an domhain

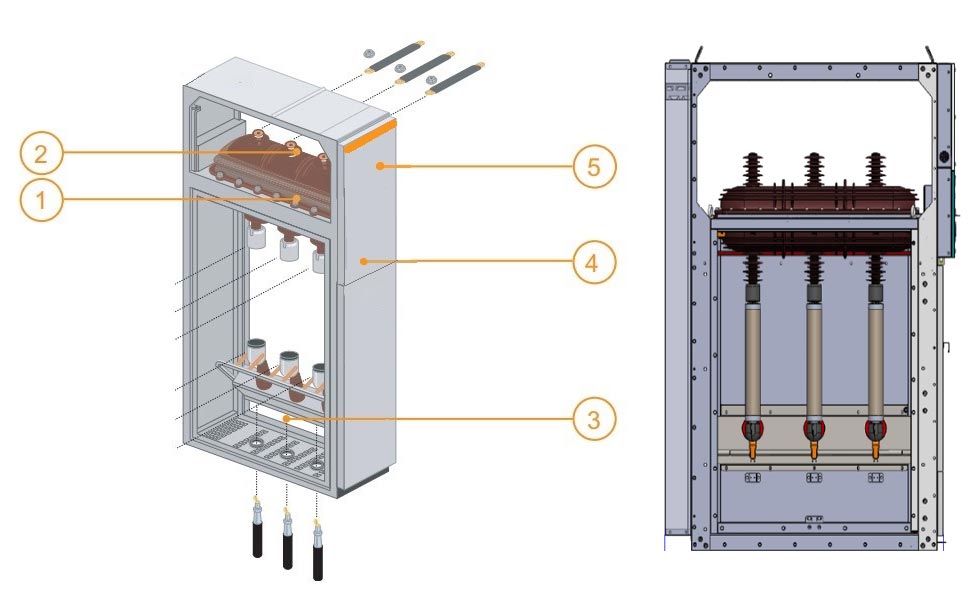

Cubicles cosanta lasc agus fiús

1 Lascthrealamh Lasc agus lasc talmhaithe in imfhálú atá líonta le SF6.
2 Barra Bus ar fad san eitleán cothrománach céanna, rud a fhágann gur féidir síntí lasc-chláir níos déanaí agus nasc a dhéanamh leis an trealamh atá ann cheana féin.
3 Nasc inrochtana tríd an tosach, nasc leis an lasc íochtair agus críochfoirt an lasc talmhaithe nó an sealbhóir fiús íochtair. Tá lasc talmhaithe feistithe san urrann seo freisin le sruth ó na fiúsanna MV do na haonaid chosanta.
4 Tá na heilimintí a úsáidtear chun an lasc agus an lasc talmhaithe a oibriú sa mheicníocht oibriúcháin agus chun na tásca comhfhreagracha (briseadh dearfach) a ghníomhú.
5 Suiteáil ísealvoltais de bhloc teirminéil (má tá an rogha mótair suiteáilte), fiúsanna LV agus gléasanna sealaíochta dlúth. Má tá gá le níos mó spáis, féadfar airde an phainéil a mhéadú.

① Seomra Busbar
② Príomh-athrú
③ Seomra cábla
④ Meicníocht oibriúcháin, meicníocht comhghlasála agus seomra rialaithe brú íseal

Is féidir an comh-aireachta lascthrealamh iomlán a roinnt ina dhá aonad uachtaracha agus íochtaracha, cuimsíonn aonad uachtarach na comh-aireachta an seomra bus, lasc ualach, seomra meicníocht oibriúcháin agus seomra ísealvoltais, agus tá an t-aonad níos ísle scartha ón gcábla seomra. Is féidir an t-aonad uachtarach ar fad a athsholáthar.

◇ Seomra Busbar

Tá an seomra busbar socraithe ar thaobh uachtarach na comh-aireachta. Sa seomra busbar, tá na príomhbharraí bus ceangailte le chéile agus rith tríd an tsraith iomlán de lascthrealamh.

◇ Lasc sos luchtaithe

Tá lasc ualach heicseafluairíde sulfair de chineál SFG feistithe ag an seomra lasc. Déantar sliogán an lasc ualaigh de roisín eapocsa doirteadh, líonadh le gás heicseafluairíd sulfair (SF6) mar mheán inslithe, agus soláthraítear an bhlaosc le poll breathnadóireachta. Is féidir leis an seomra lasc a bheith feistithe

le méadar dlús gáis SF6 nó dlús gáis le teagmháil aláraim de réir riachtanais an chustaiméara.

◇ Seomra cábla

Tá seomra cábla mhór ag an gcomh-aireachta lasc ualaigh, a úsáidtear go príomha le haghaidh nasc cábla, ionas go mbeidh aon-lárnach nó is féidir cáblaí trí chroí a nascadh ag baint úsáide as an gceann cábla neamhshielded is simplí, agus is féidir go leor spáis a bheith ann freisin freastal ar gabhálaí tintreach, claochladán reatha, lasc talún íochtair agus comhpháirteanna eile. De réir an dearadh caighdeánach, tá fuinneog breathnóireachta agus feiste comhghlasála sábháilteachta ag doras na comh-aireachta. pláta bun seomra cábla le clúdach séala agus clamp cábla méid cuí le lúibín tacaíochta. Is féidir pláta bun seomra cábla agus fráma doras bhaint chun suiteáil cábla a éascú.

◇ Meicníocht oibriúcháin, meicníocht comhghlasála agus seomra rialaithe brú íseal

Feidhmíonn an seomra meicníochta idirghlasáilte mar phainéal rialaithe freisin. Tá an seomra ísealvoltais feistithe le earrach meicníocht le táscaire suímh agus feiste comhghlasála meicniúil, agus is féidir é a bheith feistithe le cúnta freisin teagmhálacha, cornaí turais, meicníochtaí turais éigeandála, taispeántais bheo toilleas, eochairghlais agus gléasanna oibriúcháin leictreacha. Ag an am céanna, is féidir leis an spás seomra brú íseal a bheith feistithe freisin le lúb rialaithe, méadar agus cosanta athsheachadáin, agus tá dhá sheomra brú íseal comhionann ag an gcomh-aireachta 750mm ar leithead le haghaidh níos mó gabhálais.

Paraiméadar cumraíochta imfhálú

LBS ag teacht isteach

Trafo a chosaint

Méadrú

Cbog w/.meter

Cb ag dul as oifig

Cur síos ar an oibríocht

1.Oibriú an láimhseála: Ag seasamh os comhair an lascthrealamh, coinnigh barr an láimhseála suas agus brúigh ar aghaidh, agus an lámh eile ag coinneáil deireadh an láimh le rothlú.
2. Déan cinnte go bhfuil doras na comh-aireachta dúnta i gceart roimh an soláthar cumhachta nó scartha ón talamh.
Ní mór tomhas brú 3.Switch a sheiceáil sula gcuirtear an chumhacht ar siúl agus an chumhacht as.

Cumhacht ar

1.Deimhnigh go bhfuil doras na comh-aireachta dúnta.Cuir an láimhseáil isteach sa pholl oibriúcháin uachtarach agus rothlaigh tuathalach 180° go dtí go gcloisfidh tú glór an choscáin scaradh.Tá táscaire lárnach an phainéil in áit; tá an doras íochtair dúnta agus tá an lasc talún múchta.
2.Cuir an láimhseáil oibriúcháin isteach sa pholl oibriúcháin íochtair agus rothlaigh 180 ° deiseal go dtí go gcloisfidh tú an guth deiridh; tá táscaire lárnach an phainéil i suíomh D; beidh an lasc ar siúl, agus ansin críochnófar oibriú soláthair cumhachta.

Cumhacht as

1.Switch as: Cuir an hanla oibriúcháin isteach sa pholl oibriúcháin íochtair agus rothlaigh tuathal 180° go dtí go gcloisfidh tú an guth coscáin a scaradh (Cnaipe úsáide díreach má tá cnaipe ann); tá lár an phainéil suite, ansin an lasc beidh as.
2. Seiceáil an bhfuil an taispeáint beo amach chun a chinntiú go bhfuil an seomra cábla neodrach go leictreach; cuir isteach an láimhseáil oibriúcháin isteach sa pholl oibriúcháin uachtarach agus rothlaigh deiseal 180° go dtí go gcloisfidh tú an guth deiridh; táscaire lárnach an tá an painéal in áit agus tá an doras íochtair díghlasáilte; tá an lasc talún dúnta agus ansin oibriú briseadh cumhachta críochnaithe.

Iompar agus stóráil

Nuair a bheidh an comh-aireachta lasc socraithe ar an pláta bun, is féidir é a sluasaid le forklift. Nuair nach bhfuil sé socraithe ar an mbun pláta, ba chóir an comh-aireachta lasc a ardú nó a iompar ina iomláine, ach ba chóir é a iompar go hingearach ag am ar bith agus níor chóir é a chur ar ceal chun damáiste a sheachaint do na comhpháirteanna sa chomh-aireachta. Lascthrealamh (fiú le pacáistiú seachtrach) níor chóir a stóráil taobh amuigh ar feadh i bhfad.

Cothabháil

◇ Tá an comh-aireachta fáinne saor ó chothabháil ar feadh trí bliana faoi ghnáththosca.

◇ Tá meicníochtaí oibríochta aon-earrach agus earrach dúbailte an lasc ualaigh saor ó chothabháil agus ní gá a cheangal ar aon lubrication.

◇ Déanfar an fheiste cosanta sealaíochta a sheiceáil de réir riachtanais an mhonaróra sula gcuirfear isteach é oibríocht.

◇ Is gnách go mbíonn timthriall cothabhála an chomh-aireachta líonra fáinne uair sa bhliain, agus bearta cothabhála sonracha a chur i gcrích mar seo a leanas:
(1) Déan níos doichte gach nasc leictreach (príomhbhus, lasca, cáblaí, ionstraimí méadraithe) de réir an ceanglais na treoracha suiteála.
(2) Folús na comhpháirteanna go léir (príomh-lasc, lasc cúnta, meicníocht turas, mótair, etc.) agus cuma seolta cigireacht.
(3) Déan oibríocht dúnta/oscailte amháin ar gach lasc, lena n-áirítear an lasc talún.
(4) Cas ar an soláthar cumhachta rialaithe cúnta (ná tabhair an comhartha cianrialaithe) le haghaidh seicheamhach leictreach oibríocht.

earraí a ordú

Tabharfar na doiciméid agus na ceangaltáin seo a leanas leis an gcomh-aireachta nuair a fhágann an comh-aireachta lasc an mhonarcha:

◇ Deimhniú cáilithe táirge
◇ Treoracha úsáide táirge
◇ Sonraí dearadh innealtóireachta táirge
◇ Athraigh gabhálais comh-aireachta:
◇ Tá láimhseáil oibriúcháin lasc ualaigh feistithe ag gach teaglaim gléasta.

Ba cheart d’úsáideoirí an fhaisnéis seo a leanas a sholáthar agus iad ag ordú táirgí:

◇ Scéim sreangú príomhchiorcad agus ceanglais theicniúla speisialta
◇ Plean suiteála lascthrealamh.
◇ Athraigh sonraíochtaí múnla comhpháirteanna comh-aireachta agus lúb cúnta, léaráid scéimeach lúb rialaithe (más rud é riachtanach)
◇ Iarratais speisialta eile ar fhaisnéis scríofa.

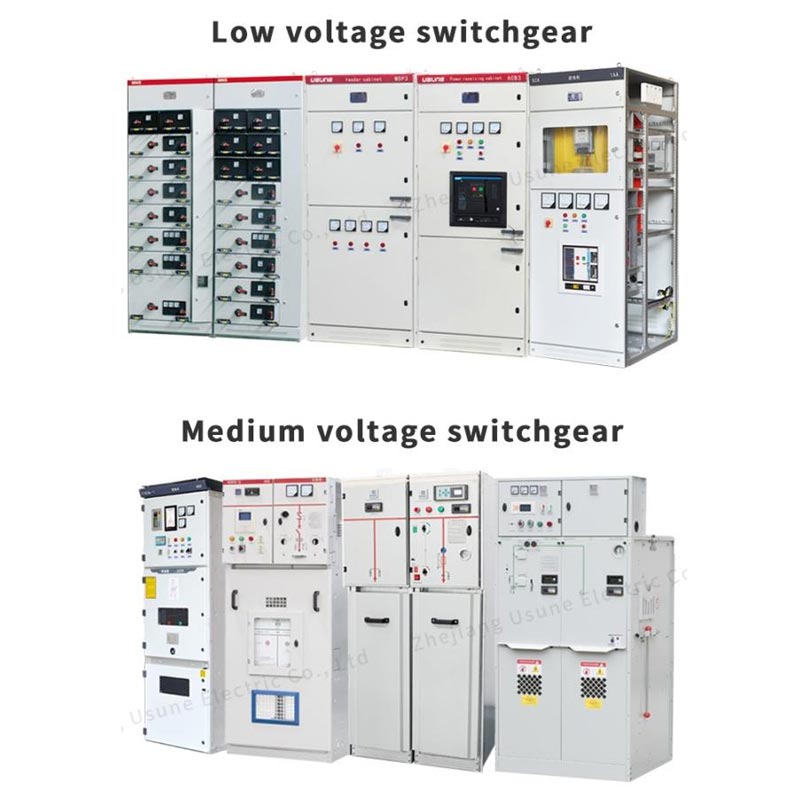

Tagairt Tionscadail

Tionscadal Seoladh Roicéid Cas-spás

Tuarascáil Tástála

CCanna

1. An bhfuil tú ag monarcha nó ag cuideachta thrádála?

Monarcha, is féidir linn a ráthú go bhfuil ár bpraghas réasúnta agus iomaíoch.

2. Cathain is féidir an praghas a bheith agam?

De ghnáth ceanglófar againn laistigh de 24 uair an chloig tar éis dúinn d'fhiosrúchán a fháil.

3. An féidir linn ár lógó agus ainm na cuideachta a phriontáil ar tháirgí?

Sea, ar ndóigh, glacaimid OEM.

4. Cad é an t-am luaidhe?

Braitheann an t-am luaidhe ar na cainníochtaí a ordaítear, de ghnáth laistigh de 15-20 lá tar éis an íocaíocht a fháil.

5. Cén chaoi a bhfuil do phróiseas rialaithe cáilíochta?

Déanfar iniúchadh ar na táirgí go léir ag tosú ó oiriúintí, agus déanfar iad le tástálacha gnáthaimh sula bhfágann siad ár monarcha.

6. Conas na fadhbanna cáilíochta a réiteach tar éis díolacháin?

Glac grianghraif nó físeáin de na fadhbanna cáilíochta agus seol chugainn chun ár seiceáil agus a dheimhniú, agus déanfaimid a réiteach sásta duit laistigh de 1-3 lá.

7. Cad é an t-am bharántas?

12 mhí ón dáta seolta.

8. Cén fáth a roghnú linn

● Táimid speisialaithe sa réimse ar feadh níos mó ná 14 bliana, agus tá foireann T & F a bhfuil taithí mhaith acu ag tógáil an dearadh agus obair fhorbartha do gach tionscadal bunaithe ar éilimh speisialta an chustaiméara.
● Tá nós imeachta QC thar a bheith dian againn ó chomhpháirteanna go táirgí críochnaithe.
● Tréimhse táirgthe seasta laistigh de 15-20 lá.
● Tá sraith iomlán tuarascálacha tástála againn le haghaidh táirgí.
● Réiteach céim amháin curtha ar fáil.
