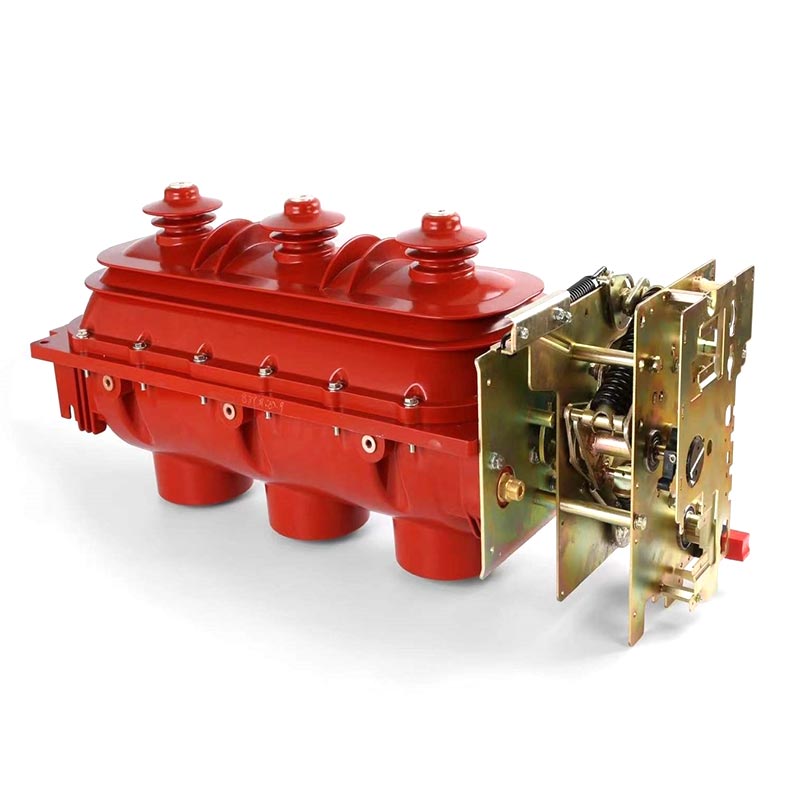

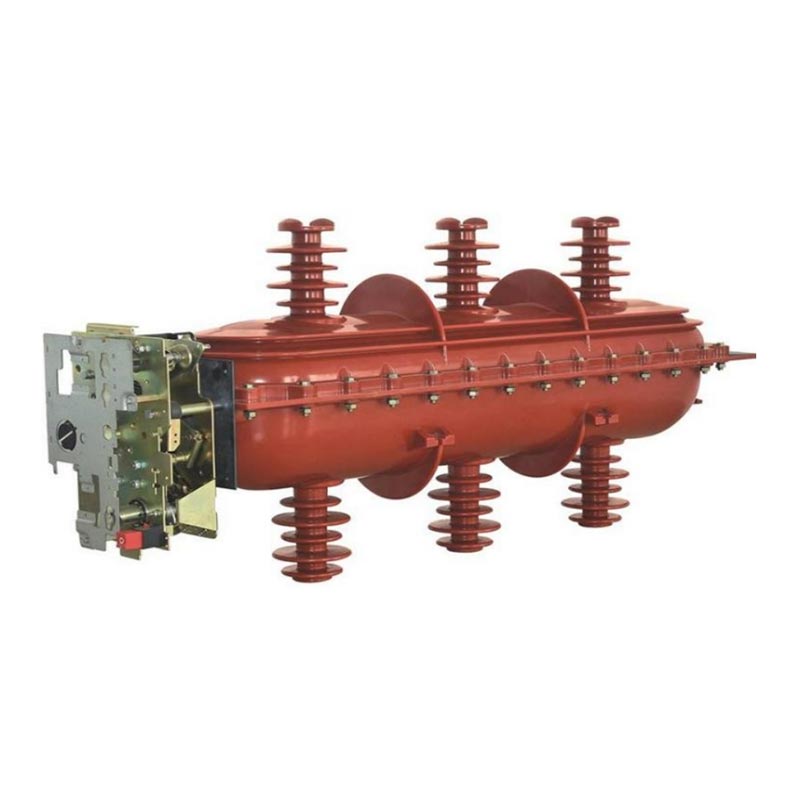

Is croí-chomhpháirt leictreach ardvoltais é an Usune FLN36-40.5 Lasmuigh Briseadh Luchtaigh Dhíon a forbraíodh go neamhspleách agus a mhonaraigh Zhejiang Usune Electric. Tá sé deartha go sonrach le haghaidh an chumhacht sábháilte agus éifeachtach riachtanais dáileacháin cásanna voltas rátáil 35kV agus is príomhphíosa trealaimh é i ndáileadh cumhachta nua-aimseartha córais, go háirithe oiriúnach do líonra fáinne agus córais soláthair cumhachta dé-gathacha, ag imirt ról ríthábhachtach a chinntiú tarchur agus dáileadh cumhachta cobhsaí agus sábháilte. Is féidir leis an táirge seo sruthanna ualaigh a chur ar siúl agus a mhúchadh go neamhspleách agus sruthanna ró-ualaithe, nó is féidir é a chomhcheangal i sraith le fiús a theorannú srutha chun scoradán ciorcaid a athsholáthar. Láimhseálann an lasc ualaigh aistriú sruthanna ualaigh éagsúla, agus láimhseálann an fiús teorannaithe sruth an briseadh de shruth ró-ualaithe trom agus sruthanna gearrchiorcaid, ag baint amach cosaint il-leibhéil don chóras cumhachta. A Déanann struchtúr dlúth, suiteáil éasca, agus oibriú saor ó chothabháil é a bheith ina tháirge idéalach don eangach chumhachta uirbeach uasghrádú agus uasmhéadú dáileadh cumhachta tionsclaíoch.

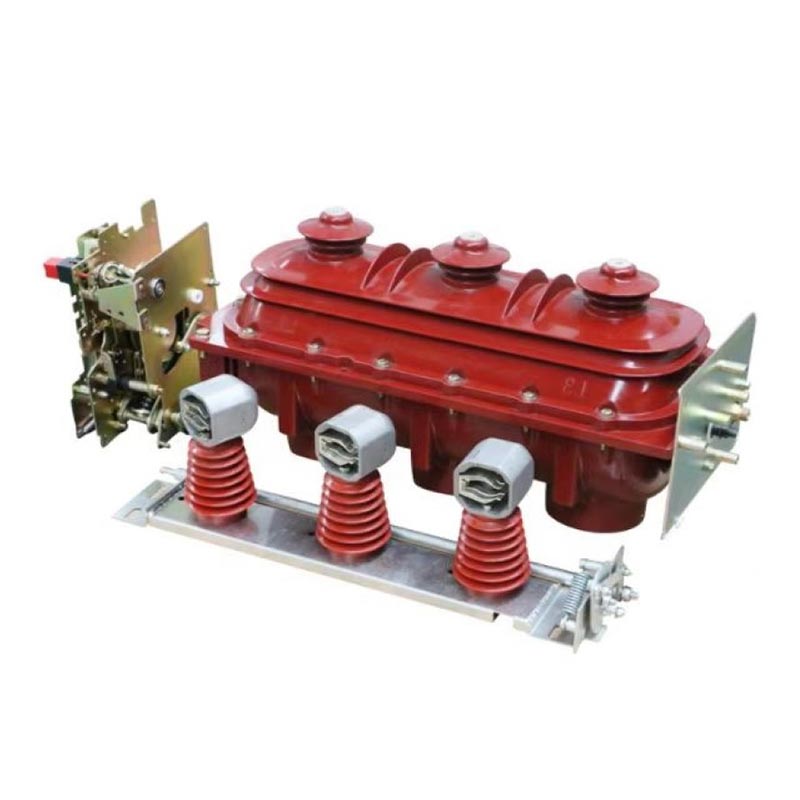

Glacann an Laistigh Sos Luchtaithe Laistigh struchtúr teagmhála gluaiseachta dúbailte-bhriseadh, trí sheasamh, atá feistithe le seomra stua-mhúchta trí shuíomh (talamh oscailte), ag cinntiú go n-aistrítear go réidh faoi oibriúcháin éagsúla coinníollacha agus cobhsaíocht an chórais a fheabhsú. Tugann an dearadh suiteála trí phas foriomlán sioncrónú maith, níos lú comhpháirteanna, agus coimisiúnú agus suiteáil áisiúil, ag laghdú an deacracht a bhaineann le tógáil ar an láthair agus cothabháil.
Úsáideann an lasc blaosc teilgthe roisín epocsa uachtair agus íochtair le haghaidh cóimeála séalaithe. An príomhchiorcad agus talamh tá an córas ciorcaid go léir lonnaithe laistigh den bhlaosc, ag aonrú an timpeallacht sheachtrach go héifeachtach agus ag cosc deannaigh agus creimeadh taise. An neart inslithe ard de na pointí sos agus an t-achar creepage mór, chomh maith le an sciath cothromaithe voltais ag na críochfoirt atá ag dul as oifig, feabhas breise a chur ar iontaofacht inslithe agus freastal ar an ceanglais dhian na gcóras dáilte cumhachta ardvoltais.
Feidhmíocht sábháilteachta den scoth. I gcás locht stua inmheánach, struchtúr lag chúl an chásáil sheachtraigh réabfaidh, agus osclóidh an comhla faoisimh brú ar bharr na comh-aireachta, ag díbirt an sreabhadh aeir róbhrú lasmuigh den chomh-aireachta, cosc a chur ar damáiste trealaimh agus guaiseacha sábháilteachta pearsanta. Feistithe le interlock cúig-cruthúnas feidhm, cuireann sé deireadh go bunúsach le mífheidhmiú, ag cinntiú sábháilteacht oibreoirí agus trealaimh.
Tacaíonn an Lasc Sos Luchtaithe Laistigh le modhanna oibríochta láimhe agus leictreacha araon, ag oiriúnú go solúbtha don suíomh riachtanais, ag tairiscint áise agus iontaofacht. Glacann sé dearadh saor ó chothabháil, le fada leictreach agus saolré meicniúil, ag laghdú costais chothabhála níos déanaí. Tá an lascthrealamh déanta go hiomlán d'alúmanam-since pláta, ag tairiscint friotaíocht creimeadh agus neart meicniúil ard, oiriúnach do dhálaí oibre éagsúla laistigh.
1. Sábháilteacht Ard Inslithe: Fostú dearadh inslithe ardvoltais bunscoile le corrlach ard agus IP33 rátáil cosanta, feabhsaíonn sé leibhéal sábháilteachta inslithe an urrann oibriúcháin tosaigh, go héifeachtach sábháilteacht phearsanta na n-oibreoirí a chosaint.
2. Infheidhmeacht Leathan: Oiriúnach do chásanna dlúth, miniaturized, agus a oibrítear go minic, a úsáidtear go forleathan i gceantair uirbeacha greillí cumhachta, dáileadh cumhachta tionsclaíoch agus tráchtála, agus nasc greille fuinnimh nua, ag freastal ar riachtanais éagsúla i cásanna éagsúla.
3. Dearadh Comhtháite: Dearadh lasc teaglaim dhlúth, ag comhtháthú feidhmeanna lasc leithlisithe agus talamh, áitiú spás trealaimh a laghdú agus comhtháthú córas dáileacháin cumhachta a éascú.
4. Iontaofacht Ard: Fostaíonn sé lasc ualach ard-iontaofachta SF6. Tá brú gáis SF6 íseal, tá oibriú iontaofa, agus is féidir leis an saol coinneála gáis teacht ar 20 bliain, deireadh a chur leis an ngá atá le hathshlánú gáis go minic agus a chinntiú oibríocht chobhsaí fadtéarmach.
| Níl. | Mír | Aonad | Paraiméadar |
| 1 | Voltas Rátáilte | kV | 40.5 |
| 2 | Reatha Rátáilte | A | 630 |
| 3 | Minicíocht Rátáilte | Hz | 50/60 |
| 4 | Cumhacht-minicíocht Withstand Voltage | kV | 95/110 |
| 5 | Impulse Lightning Voltas a sheasamh | kV | 185/215 |
| 6 | Reatha Briseadh Gearr-Ama Rátáilte (Buaic) | kA | 50 |
| 7 | Reatha Briseadh Lúb Rátáilte | A | 630 |
| 8 | Reatha Briseadh Luchtaithe Gníomhach Rátáilte | A | 630 |
| 9 | Reatha Aistrithe Rátáilte | A | 1000 |
| 10 | Gearrchiorcad rátáilte Seasann an Reatha | kA | 20 |
| 11 | Friotaíocht don Phríomhchiorcad | μΩ | 85 |
| 12 | Seasmhacht Mheicniúil | Amanna | 2000 |
| 13 | Ráta Bliantúil Sceite Gáis | % | ≤0.1 |
Úsáideann an lasc sos ualach faoi dhíon seo gás SF6 mar mheán múchta stua, a bhfuil múchadh stua den scoth aige agus feidhmíocht inslithe. Nuair a bhriseann an lasc sruth, gintear stua ar an toirt nuair a scaradh na teagmhálacha gluaisteacha agus seasta. Tiomáinte ag an réimse maighnéadach an maighnéad buan, bogann an stua go tapa agus fadaithe, agus é á ianú agus á fhuarú go leanúnach ag gás SF6, ag múchadh ar deireadh nuair a bhíonn an sruth trasnaíonn sé náid, ag baint amach briseadh reatha sábháilte agus tapa.
Soláthraíonn achar pointe briste dúbailte aonrú ard agus leibhéil inslithe briseadh. Úsáid a bhaint as an maighnéad buan prionsabal stua rothlach, gnéithe sé tomhaltas fuinnimh oibriúcháin íseal, cumas múchta stua láidir, agus caitheamh teagmhála íosta, ag leathnú go héifeachtach saol leictreach an lasc.
Chun oibriú cobhsaí táirgí a áirithiú, ní mór na coinníollacha seo a leanas a chomhlíonadh maidir le suiteáil agus úsáid:
1. Airde: Nach mó ná 1000 méadar (ní mór ceanglais speisialta a shonrú nuair a ordú);
2. Teocht Chomhthimpeallach: -25 ℃ ～ + 40 ℃;
3. Taise choibhneasta: Meán laethúil ≤95%, meán míosúil ≤90%;
4. Déine Seismeach: Nach mó ná Aicme B;
5. Aer comhthimpeallach saor ó thruailliú tromchúiseach mar dheannach, deatach, creimneach ceimiceacha, gáis inadhainte, gásailín, agus
spraeála salann.
Mar mhonaróir gairmiúil trealaimh leictreach ardvoltais sa tSín, chuir Yu Shun Electric FLN36-40.5 ar fáil Lasca Sos Luchtaithe Faoi Dhíon le haghaidh tionscadal uasghrádú greille cumhachta uirbeach ar scála mór in Oirthear na Síne. An tionscadal i gceist Línte dáileacháin 35kV in ocht gceantar uirbeacha, a chlúdaíonn limistéir chónaithe, ionaid tráchtála, agus páirceanna tionsclaíocha, le ceanglais an-ard maidir le cobhsaíocht agus sábháilteacht an tsoláthair chumhachta.
Roimh an uasghrádú, bhí droch-insliú, cothabháil mhinic agus sábháilteacht íseal ag baint leis an lascthrealamh reatha, gan freastal ar riachtanais na forbartha greille cumhachta uirbigh. Tar éis an táirge seo a roghnú, bhain an tionscadal amach Trí feabhsuithe móra: Gcéad dul síos, laghdaíonn an dearadh idirghlasála agus stua-mhúchadh cúig cruthúnas mífheidhmiú agus lochtanna stua, feabhas a chur ar shábháilteacht an chórais; sa dara háit, laghdaíonn an dearadh saor ó chothabháil an t-am cothabhála míosúil 80%, costais oibriúcháin agus chothabhála a ísliú; agus sa tríú háit, déanann an struchtúr dlúth oiriúnú don spás suiteála faoi dhíon fostáisiúin uirbeacha, comhtháthú córas dáileacháin cumhachta a éascú. Tá taithí nialasach teipeanna ag an táirge le níos mó ná dhá bhliain oibríochta, ag cinntiú soláthar cumhachta cobhsaí do níos mó ná 500,000 cónaitheoir agus os cionn 300 gnó, ag tuilleamh ardaitheantais ó úinéir an tionscadail agus ón roinn soláthair cumhachta áitiúil. Usune Electric, mar an soláthraí, chuir siad seirbhísí cuimsitheacha iar-díola ar fáil lena n-áirítear treoir suiteála ar an láthair agus oiliúint theicniúil.
A1: Glacann an táirge dearadh saor ó chothabháil le saolré fada leictreach agus meicniúil. An gás SF6 is féidir le saol coinneála 20 bliain a bhaint amach. Faoi ghnáthchoinníollacha úsáide, ní gá aon chothabháil rialta; ach tréimhsiúil tá gá le seiceáil ar chásáil an trealaimh, ar an meicníocht oibriúcháin, agus ar an mbrú gáis (más gá). Gach táirge Usune dul faoi thástáil dhian ar cháilíocht sula bhfágann tú an mhonarcha chun saolré an táirge agus iontaofacht a chinntiú.
A2: Is é an croí-difríocht ná go n-úsáidtear lasca sos ualaigh go príomha chun sruthanna ualaigh a chur ar agus a mhúchadh agus ró-ualach sruthanna, agus is féidir le scoradáin chiorcaid traidisiúnta cur isteach freisin ar shruthanna gearrchiorcaid. an táirge seo, in éineacht le fiús reatha-theorannú i sraith is féidir, a chur in ionad scoradáin chiorcaid: Is é an lasc sos ualaigh freagrach chun sruthanna ualaigh éagsúla a chur ar siúl agus a mhúchadh, agus láimhseálann an fiús teorannaithe srutha ró-ualú trom agus briseadh reatha gearrchiorcaid. Tá sé oiriúnach do líonraí fáinne 35kV agus córais soláthair cumhachta dé-gathacha (mar sin mar bhrainsí greille cumhachta uirbeacha, seomraí dáileacháin tionsclaíochta agus tráchtála, etc.), costais trealaimh a laghdú agus sábháilteacht an chórais a chinntiú. Mar mhonaróir gairmiúil sa tSín, is féidir le Yushun Electric teicniúil ghairmiúil a sholáthar treoir chun cabhrú le custaiméirí réitigh oiriúnacha a roghnú.
